PV-12立式正像投影仪 日本OpTecMaster

品名：立式正像投影仪

品牌：日本OpTecMaster

型号：PV-12

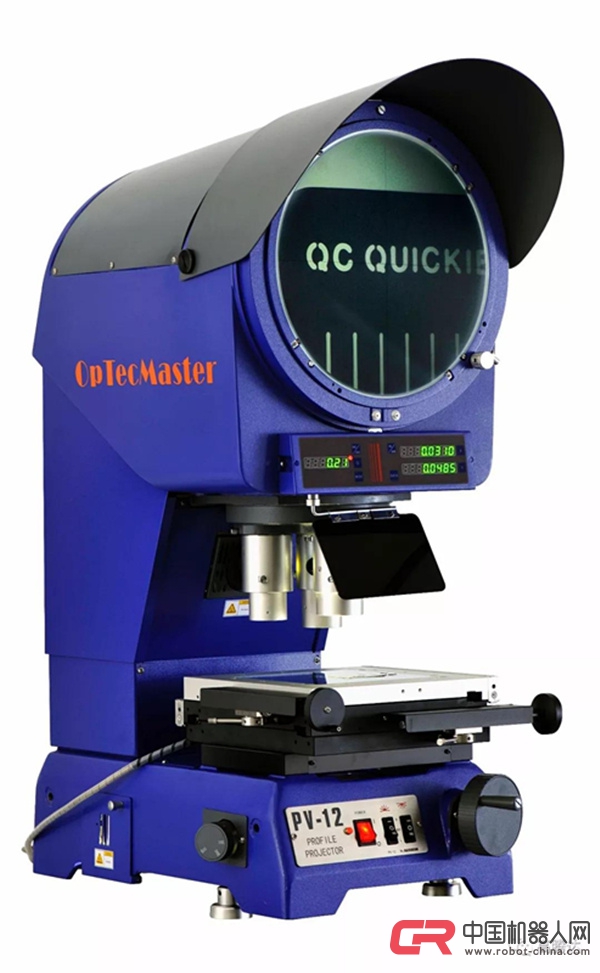

日本OpTecMaster PV-12是一款高精密立式正像投影仪，带有φ300mm超微粒毛玻璃投影屏。多款行程测量工作台和3位物镜旋转架，高清晰的照明解析度，广泛应用于工件的比较测量和直接读数测量，是一款高档型的精密投影仪。

特点

• 采用上下移动物镜镜头的对焦结构，改善被测量工件的空间局限，提高测量操作方便性。

• 可同时安装三个物镜，变换倍率方便。

• 照明亮度分高低两档，适应于观察不同工件的亮度要求。

• 透射/反射照明采用先进的高亮度LED光源照明，节能环保，免除在传统投影仪经更换灯泡的烦恼。同时消除了噪声，提供静音操作环境，提高测量精度和稳定性。

• φ 300mm超微粒毛玻璃投影屏

• 3孔旋转镜头架

• 倍率精度士0.1%以内

• 透射照明使用多级变焦的聚光镜头

• 帽檐设计减少光照对投影观察的影响

• 旋转屏幕数显角度读数显示精度1’

• 内置数显操作面板

• 工作台X、Y轴采用精密导轨提高精度，采用0.5um电子尺读数，测量精度高

• 工作台XY轴快速移动机构

• 可选配业内*功能的德国海德汉数据处理器ND1200或美国MetlogixM1/M2软件系统。

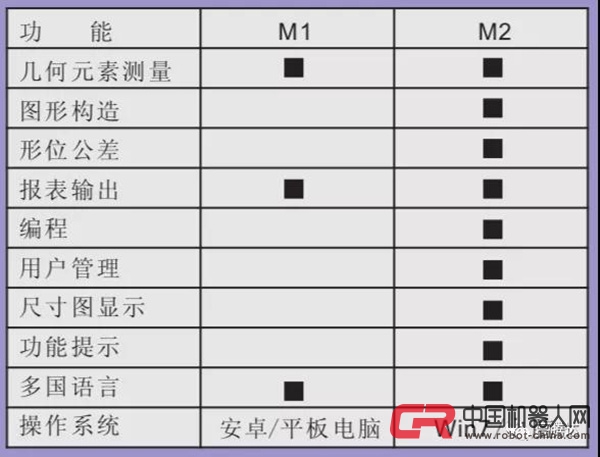

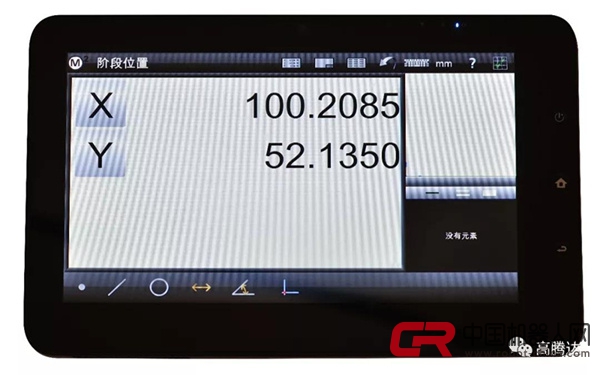

软件系统

美国MetLogix

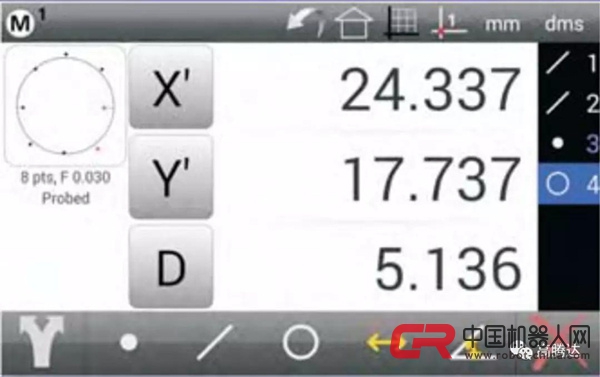

M1操作界面

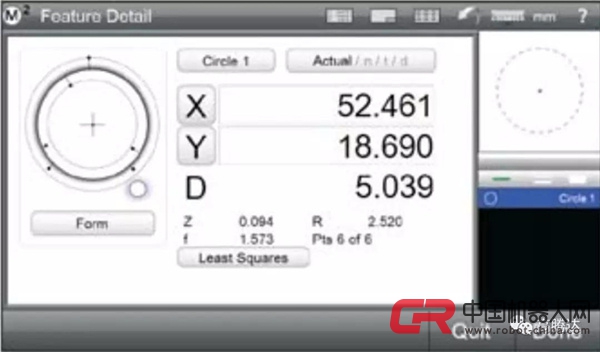

M2操作界面

技术规格

测量工作台

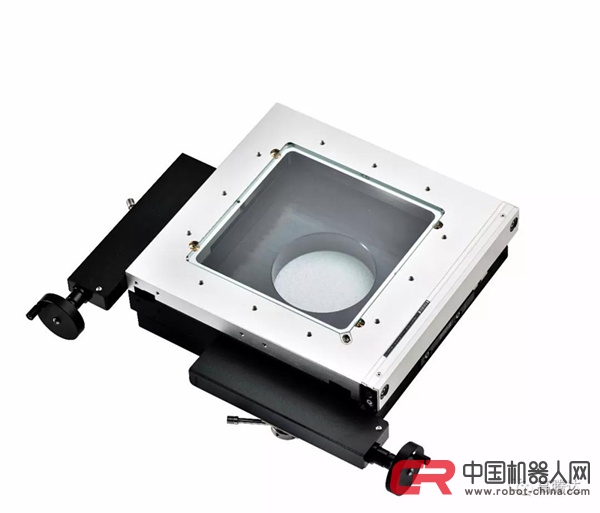

100X 100mm

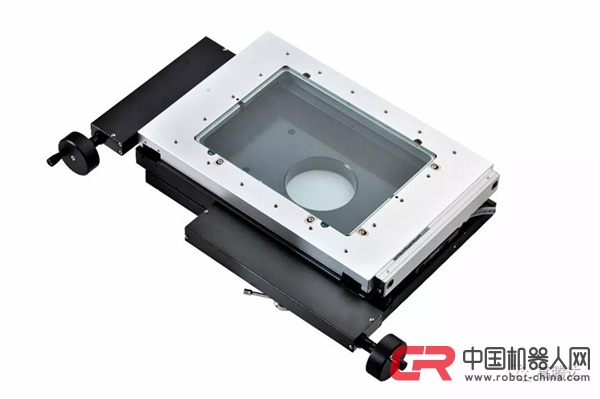

200X 100mm
