米思米经济型塑料拖链选型参考

时间：2022-09-25作者：佚名

米思米经济型塑料拖链选型参考：1.两片式结构，低成本
2.尺寸小且重量轻，适合窄小空间
3.横杆易于打开，拆装方便
4.低噪音：内部特殊降噪结构
5.规格丰富
6.沿弯曲半径内外侧打开

·选用进口PA材料 ·出货形式升级
米思米经济型塑料拖链选型参考

米思米经济型塑料拖链选型参考

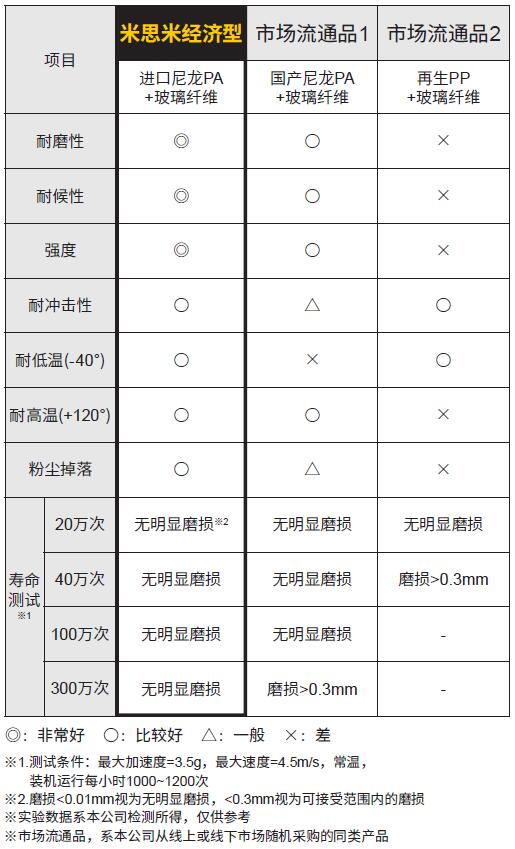

·不同材料的性能对比
米思米经济型塑料拖链选型参考

米思米经济型塑料拖链选型参考

规格概述

开闭方式	A	B	C	W	P	R	链杆数	H	HF	K	Bi	A	齿数
开闭方式	内高	外高	内宽	外宽	节距	弯曲半径选择	链杆数	(安装高度)	(所需空间高度)	(圆弧长度＋预留量)	mm	mm	齿数
外侧	10	14	10	17	20	18 28 38	10~65	50 70 90	60 80 100	100 130 160	10	-	1
			20	27							20	-	2
			40	47							40	32	4
	15	19	15	23		28 38 48		75 95 115	90 110 130	130 160 195	15	-	2
			20	28							20	-	2
			30	38							30	22	3
			40	48							40	32	4
	20	25	15	26	30	38 48 75 100		101 121 175 225	121 141 195 245	180 215 300 375	15	-	2
			25	36							25	10	3
			40	51							40	23	4
			50	61							50	35	5
			60	71							60	48	6
			80	91							80	65	8
	32	39	50	61		50 60 75 100		139 159 189 239	164 184 214 264	220 250 300 375	50	37	5
			60	71							60	48	6
			80	91							80	65	8
内侧	10	14	10	17	20	18 28 38		50 70 90	60 80 100	100 130 160	10	-	1
			20	27							20	-	2
			40	47							40	32	4
	15	19	15	23	20	28 38 48		75 95 115	90 110 130	130 160 195	15	-	2
			20	28							20	-	2
			30	38							30	22	3
			40	48							40	32	4
	20	25	15	26	30	38 48 75 100		101 121 175 225	121 141 195 245	180 215 300 375	15	-	2
			25	36							25	10	3
			40	51							40	23	4
			50	61							50	35	5
			60	71							60	48	6
			80	91							80	65	8
	32	39	50	61	30	50 60 75 100		139 159 189 239	164 184 214 264	220 250 300 375	50	37	5
			60	71							60	48	6
			80	91							80	65	8

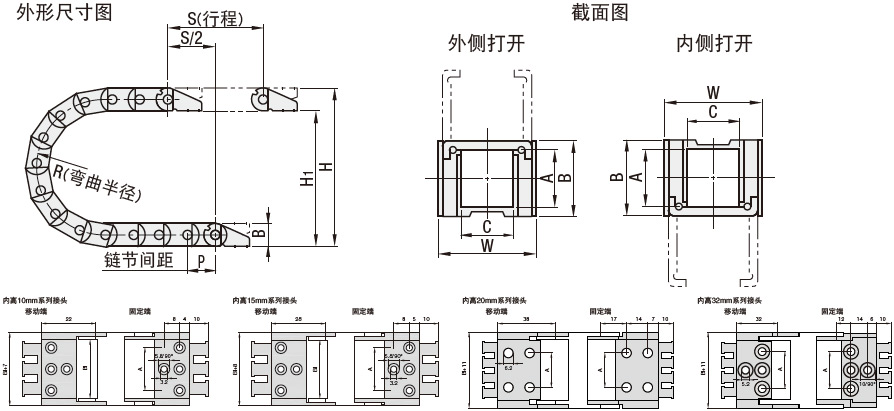

尺寸图

米思米经济型塑料拖链选型参考

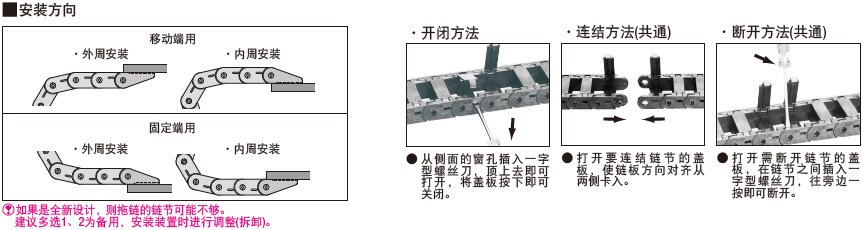

使用方法

米思米经济型塑料拖链选型参考

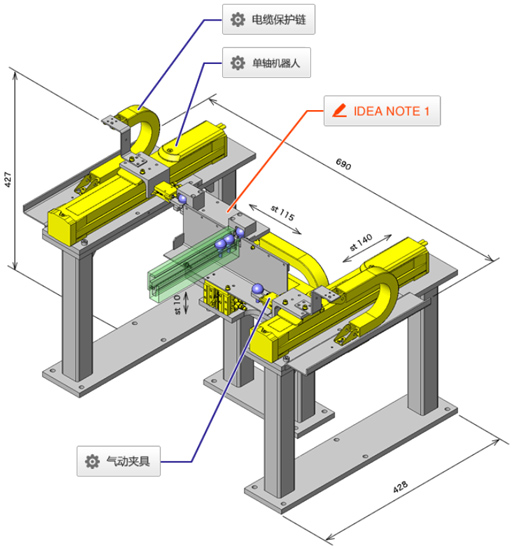

使用案例

米思米经济型塑料拖链选型参考

注意事项

使用注意事项

如果是全新设计，则拖链的链节可能不够。建议多选1，2链节为备用，安装装置时进行调整（拆卸）。
请确认在整个行程范围内，电缆是否与电缆保护链的内周侧及外周侧接触过多

基本信息

外壳种类	标准	种类	方形
电缆插入种类	按扣(开闭)
