机床知识|认识机床上的电气
|
被交流电220V电到，被电感觉是麻麻的，整个人一瞬间就精神了。有些传闻说电会吸住人，其实电是不会吸住人的。 举个例子：假如你手指被电到了，你的反射神经会让你迅速抽回手，正手情况下（手掌）很大几率会握拳握住。如果你当时抓的是电线或者导电体那自然摆脱不了触电，就好像是被吸住一样。反手情况下（手背）就不会这样，因为反射神经让你往回抽你不会抓到电线或者导电体。
二、电的种类： （一）、交流电（AC）： 电流的方向、大小随时间作用做周期性的变化。 （二）、直流电（DC）： 电流的方向始终不变，电流由正极，经导线，负载，回到负极。 （三）、我们的生产车间与机床用到的电有这几种： 三相交流电（AC） 380V、三相交流电（AC） 200V、单相交流电（AC） 220V、单相交流电（AC） 110V、直流电（DC）24V。
三、电压、电流常识： （一）、电压（U）： 符号U，又名电势差、电位差、单位“V”伏特。 可以把电压想象成水压，我们现在的水龙头一开就有水是因为水塔比地面高，或者水泵推动水产生压力差的缘故，电压也是如此。 （二）、电流（I）： 符号I，单位安培，简称“A”安。我们知道，水能在管中流动，我们管它叫水流。同样，电子也能在导线中流动，这种电子的流动就叫做电流。 （三）、电压的级别： 1.高压：工业上电压在3000——11000V的电源。而通常情况下，电压在250V及以上的电源被称为高压电。 2.低压：电压在250V以下的电源被称为低压电。 3.安全电压：6V、12V、24V、36V、42V没有戴任何防护措施直接接触人体而不被伤害的就称为安全电压。

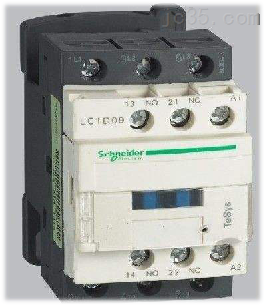

四、电器种类以及简介： （一）、交流接触器： 交流接触器广泛用作电力的开断和控制电路。它利用主接点来开闭电路，用辅助接点来执行控制指令。 主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点。选用的时候要注意是交流类型（AC）还是直流类型（DC），电压规格也有36V、110V、220V、380V。 它由三大部分组成：灭护罩、触头系统、电磁系统。 作用：通断电路、欠压、零压。
（二）、电抗： 用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

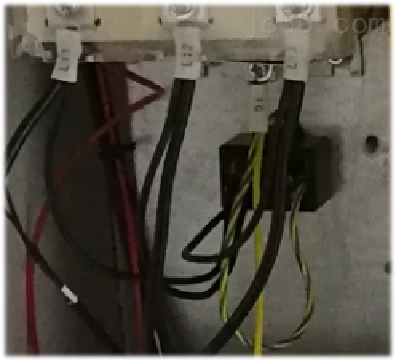

（三）、浪涌保护器： 主要用于限制过电压和泄放电涌电流，一般与被保护的设备并联，当产生过电压时，可以起到分流和限压的效果。防止过大的电流与电压对设备产生损害！

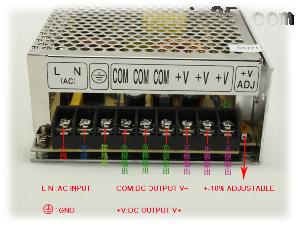

（四）、开关电源： 开关电源是一种电压转换电路，主要的工作内容是升压和降压，广泛应用于现代电子产品。因为开关三极管总是工作在 “开” 和“关” 的状态，所以叫开关电源。 输入方式：L —— L11；N —— L12； PE —— FG 输出方式：V —— 24V ； COM —— 0V 原理就是把输入的220V经过内部的一个桥式整流整成直流24V，不同规格整出不同电压。
（五）、热过载继电器： 热继电器的工作原理是流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。型号有D字的还可以做断相保护！ 选择规格：热继电器的额定电流＞电动机的额定电流 热继电器的额定电流＝电动机的额定电流

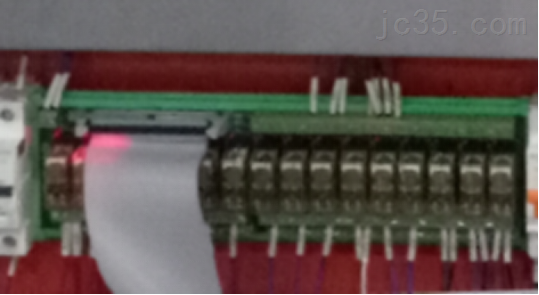

（六）、继电器模组： 由中间继电器集合而成，增加了输入模块等

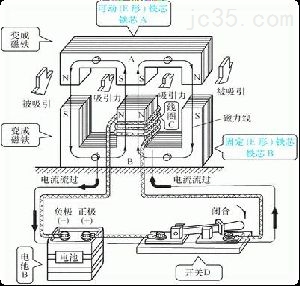

（七）、中间继电器： 它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位。
（八）、塑壳式断路器： 具有过载、短路和欠电压保护功能，能够在电流超过跳脱设定后自动切断电流。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。
（九）、空气开关： IC65N——系列号 C——空开类型，C型 6A 是空开的额定电流值 作用：漏电保护、短路保护、隔离、限流。有3P、2P、1P之分！ |
