德恩机电经营品牌

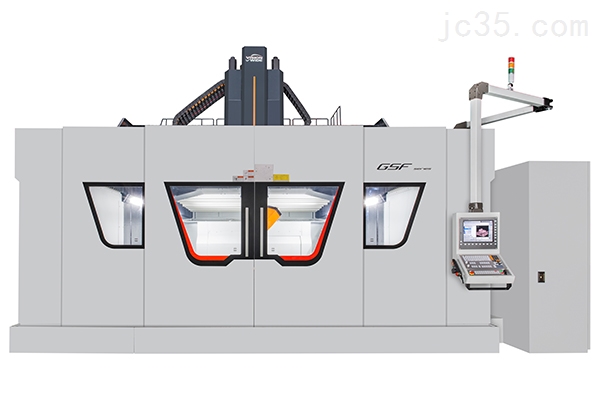

GSF系列天车式五轴加工中心机，专为有限空间、高效能的五轴加工应用打造，五轴头有效缩短刀具位移行程、切削制程，以延长刀具寿命；一体式铸件结构搭配高精度二轴头，做复合角度切削，展现更优异的五轴同动精度和性能，是复合角度加工的效率选择。同时满足3D立体加工和高精度轮廓加工，并以高质量和稳定性满足各种面铣、钻孔、攻牙的加工需求。

• 连续式二轴头

• 五轴动态旋转同步精度TCPM 0.04mm。

• 内藏式主轴，主轴转速12,000~24,000rpm。

• B/C轴直结驱动无背隙，旋转定位精度±5”。

• 低工作台、短操作悬伸、大门宽设计方便使用者操作。

• 搭配链板式排屑机有效清除高速加工后的大量铁屑。

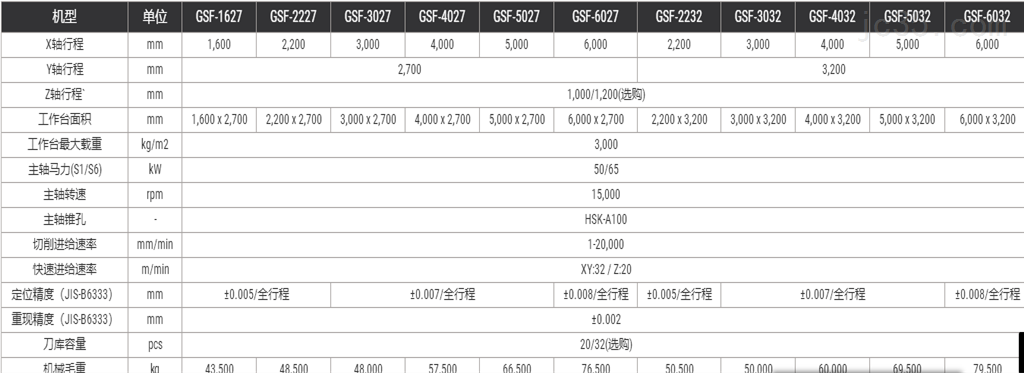

产品规格

标准功能与附件

1. HEIDENHAIN TNC640控制器

2. 海德汉DCM动态碰撞监控 (HIEDENHAIN DCM 功能)

3. 12,000 rpm HSK-A100主轴

4. 二轴头监控保护系统：
   主轴切削震动保护
   主轴及马达工作温度保护
   B / C轴旋转轴马达线圈工作温度保护
   主轴切削负载软件保护

5. 主轴及结构环境温度热补偿系统

6. 主轴冷却系统

7. 主轴环状切削液喷嘴

8. 主轴锥孔清洁吹气

9. 二轴头旋转误差机构补正

10. Z轴行程 1,000 mm

11. X / Z 轴双滚珠螺杆驱动，Y 轴单滚珠螺杆驱动

12. X / Y / Z 轴高刚性滚柱式线性滑轨

13. X 轴导螺杆防震支撑系统 (适用 X 轴行程4 m(含)以上)

14. X 轴双光学尺，Y / Z 轴光学尺

15. X / Y / Z 轴行程极限硬件保护

16. 集中自动进给润滑装置

17. 三轴润滑油独立收集装置

18. 操作侧清洁水枪及空气接口

19. 20把刀自动换刀系统

20. 悬臂式操作箱

21. 分离式手摇轮

22. 电器箱配备冷气机

23. 工作灯

24. 程序结束及警示灯

25. RJ45网络传输

26. 全罩式防护罩 (不含顶面)

27. 工作台侧螺旋式卷屑装置

28. 链式铁屑输送机 / 水箱

29. 切削液冷却系统

30. 脚踏式主轴松刀开关

31. 远程监控软件-标准版 (不支持西门子控制器)

32. 自动断电功能

33. Z 轴断电自动上拉功能

34. 地基水平垫块及基础螺栓

35. 调整用工具及工具箱

36. 技术手册(操作、保养手册及电路图)

选购功能与附件

1. 24,000 rpm HSK-A63主轴

2. 15,000 rpm HSK-A100主轴

3. Z 轴行程 1,200 mm

4. 32把刀自动换刀系统

5. 主轴中心出水系统 20bar / 60bar

6. 切削油雾冷却装置

7. 切削液油水分离装置

8. 工作台侧叶片式卷屑装置

9. 复合式铁屑输送机 / 水箱

10. 无卷屑螺杆 / 无铁屑输送机 / 无水箱

11. 卷屑槽防护踏板

12. 集屑桶

13. 全密式防护罩钣金(含顶面)

14. 副工作台

15. X / Y / Z轴独立手摇轮

16. 远程监控软件-专业版 (不支持西门子控制器)

17. 自动刀具量测装置

18. 自动工件量测装置

19. 旋转轴误差自动补正软件

20. 主轴震动保护装置

21. 变压器

22. 切削液油雾回收装置

23. 智能化进给加工功能

应用产业:

• 航天产业-铝合金加工件

• 汽车产业-冲压模具

• 机械零件
