立式数控加工中心自动换刀装置是有哪些部分组成的

立式数控加工中心有是由基础的数控铣床发展而来，它综合了数控铣床的所有的特点和功能，与数控铣床不同的是加工中心拥有自动换刀装置，能实现在加工时自动换刀功能。而数控铣床则没有自动换刀装置，不能实现自动换刀功能，这就是数控铣床与加工中心的区别所在。今天小编来介绍一下自动换刀装置。

立式数控加工中心自动换刀装置的组成 加工中心的自动换刀装置是由刀库、机械手臂和驱动机构等部件组成，刀库是存放着加工时所需要的刀具。刀库的类型有很多，主要是根据形状来分类有斗笠式刀库、圆盘式刀库和链条式刀库等多种类型的刀库，这些刀库的容量几把到几百把刀具。在市场上常见加工中心使用的刀库有斗笠式刀库和圆盘式刀库这两种。

斗笠式刀库的换刀方式

斗笠式刀库的换刀方式比较简单，这类刀库没有机械手臂，所以不需要使用机械手臂来完成换刀。其刀库的换刀方式是这样的：刀库向主轴移动来实现换刀。此类具有性价比高、维护方便、结构简单等优点，而缺点就是换刀速度慢。

斗笠式刀库

圆盘式刀库的换刀方式 圆盘式刀库的换刀方式比较复杂，主要是由机械手臂来完成换刀动作，由机械手从刀库取出刀具180°旋转装入主轴中完成换刀。此类刀库具有换刀速度快的优点，其缺点就是结构复杂，维修不便，而且故障率高。

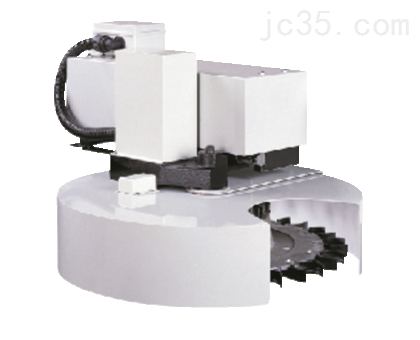

圆盘式刀库 尽管这些刀库的换刀方式、选刀方式、刀具结构等各不相同，但都是由数控系统来控制的，由电机、气压或者液压和机械手来实现刀具的选择与交换。
