数控机床按运动控制轨迹分类
时间：2022-09-25来源：佚名
|

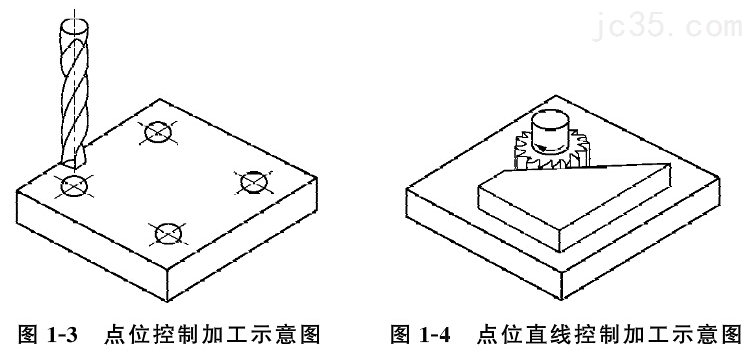

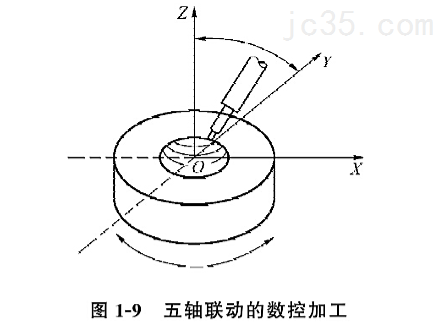

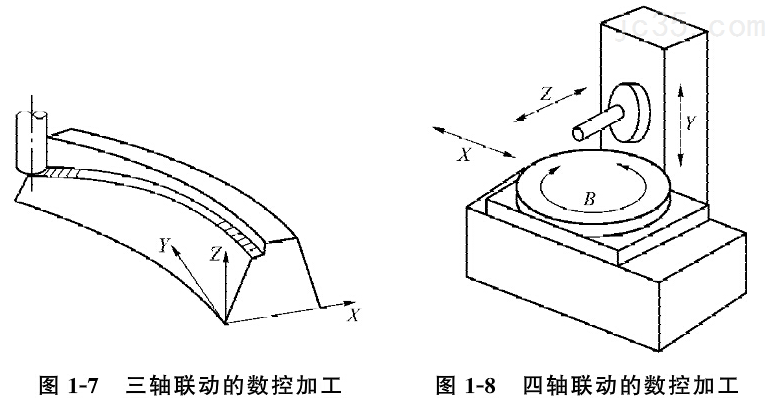

数控机床有很多分类方式，可以按工艺用途分类、机床运动控制轨迹分类、伺服控制方式分类、数控系统功能水平分类。泊头巨人重工机械有限公司是一家专业生产、立车、数控立车、数控龙门铣床、龙门加工中心、数控落地镗铣床的生产厂家。对数控机床分类很有心得，下面我们讲解一下按机床运动控制轨迹分类。 按机床运动控制轨迹分类 (1)点位控制数控机床这类机床的控制特点是只控制机床运动部件从一坐标点到另一坐标点的精确定位。移动过程中不进行加工，对定位过程中的轨迹没有严格要求，各坐标轴之间的运动是不相关的。为了减少移动时间和提高定位精度，一般先快速移动至接近终点坐标，然后低速准确运动到终点位置。这类数控机床有数控钻床、数控坐标镗床、数控冲床等。图1- 3所示为点位控制数控机床加工示意图。 (2)点位直线控制数控机床这类机床的控制特点是既控制机床运动部件从一坐标点到另一坐标点的精确定位，还要控制两点问的速度和轨迹。其轨迹是平行于机床各坐标轴的直线，或两轴同时移动构成的斜线。这类数控机床有数控车床、数控铣床、数控磨床等，其局限性是只能作简单的直线运动，不能实现任意的轮廓轨迹加工。图1 4所示为点位直线控制数控机床加工示意图。  （3)轮廓控制数控机床这类机床也称连续控制数控机床。其控制特点是能够对两个或两个以上的坐标轴同时进行连续关联的控制）机床运动部件不仅能精确控制起点与终点坐标位置）而且_能精确控制整个加工运动轨迹（控制每一点的速度和位移量））以满足零件轮廓表面的加工要求。数控系统中的捕补器根据程序输入的基本参数（如直线的终点坐标、圆弧的终点坐标和圆心坐标或半径））进行插补运算）实现加工过程速度和位移控制。这类数控机床有数控车床、数控铣床、数控线切割机床、各类加中心等。 按机床可同时控制的坐标轴数）可分为二轴联动、二轴半联动、三轴联动、四轴联动、五轴联动。 二轴联动可同时控制X、Y、z三轴中二轴联动）加工曲线柱面）如图1 5所示。 二轴半联动指其中二轴联动）第三轴作周期进给）可采用行切法加工三维空间曲面）如图1- 6所示。  三轴联动可同时控制X、y、Z三轴联动）或控制X、y、Z三轴中二轴联动再加控制绕某一直线坐标轴旋转的旋转坐标轴（A轴、B轴或（C轴）。可作三维立体加工）如图1- 7所示。 四轴联动可同时控制X、Y、z三轴联动）加上控制一个旋转坐标轴(A轴、B轴或C轴)）如图1- 8所示。  五轴联动可同时控制X、y、Z三轴联动，加上控制两个旋转坐标轴（A轴、B轴或C轴），如图l-9所示。  |
