小型立式加工中心工作原理及结构

2020年11月23日，小型立式加工中心的丁作原理是根据零件图纸制定工艺方案，采用手工或计算机自动编制零件 加工程序，把零件所需的机床各种动作及全部工艺参数变成机床的数控装置能接受的信息代 码.并把这些代码存储在信息载体(穿孔带、磁盘等)上，将信息载体送到输入装置。读出信息并送入数控装置，或利用计算机和加工中心直接进行通信，实现零件程序的输入和输出.

　　进人数控装置的信息经过一系列处理和运算转变为脉冲信号。有的信号送到机床的伺 服系统，通过伺服机构进行转换和放大，再经过传动机构。驱动机床有关零部件使刀具和工 件严格执行零件程序所规定的相应运动.还有的信号送到可编程序控制器中用于顺序控制 机床的其他辅助动作，实现刀具自动更换。

加工中心的组成随机床的类别、功能、参数的不同而有所不同。机床本身分基本部件和 选择部件，数控系统有基本功能和选用功能，机床参数有主参数和其他参数。机床制造厂可 根据用户提出的要求进行生产，但同类机床产品的基本功能和部件组成一般差别不大。 尽管出现了各种类型的加工中心，其外形结构各异。

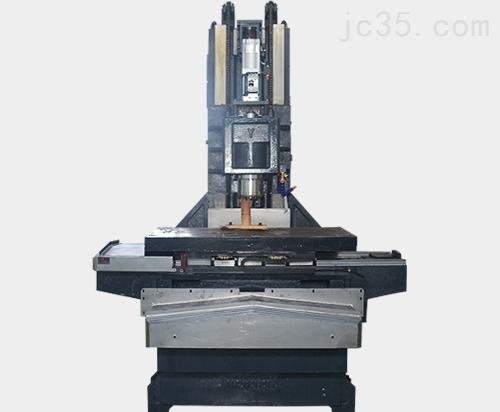

立式加工中心是指主轴轴线与工作台垂直设置的加工中心，是带有刀库和自动换刀装置的一种高度自动化的多功能数控机床，主要适用于加工板类、盘类、模具及小型壳体类复杂零件。

能完成铣、镗削、钻削、攻螺纹和用切削螺纹等工序，所以最少需实现三轴二联动，一般可实现三轴三联动，有的可进行五轴、六轴控制。

但是立式加工中心立柱高度有限，箱体类工件加工范围偏小，导致其动态特性直接影响机床加工性能。纽威数控利用西门子的数控系统和驱动器，利用自动伺服优化解决了工件加工范围小的问题，其功能还能使数控系统能够维持速度和精度的加工状态。
