比较常见的模具结构动态图
时间：2022-09-25来源：佚名
|

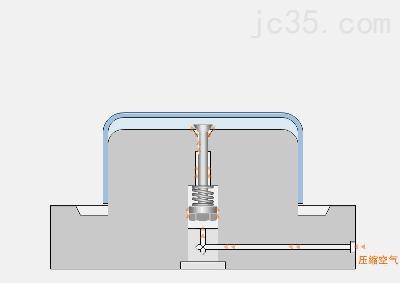

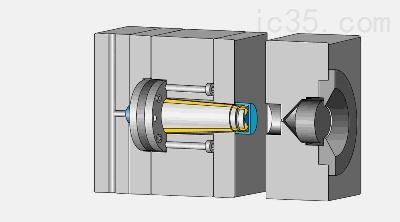

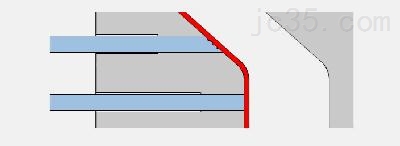

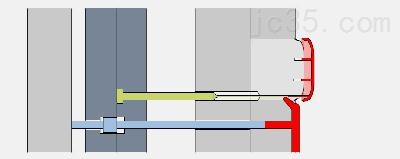

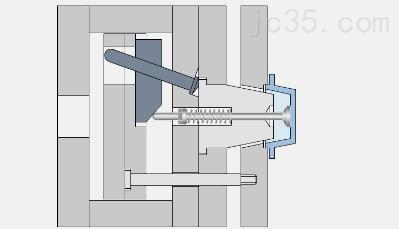

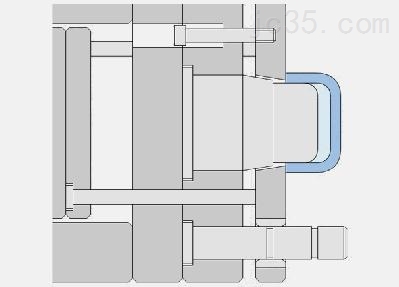

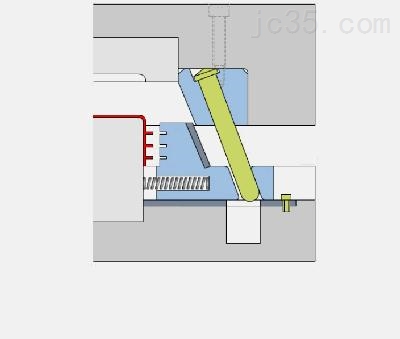

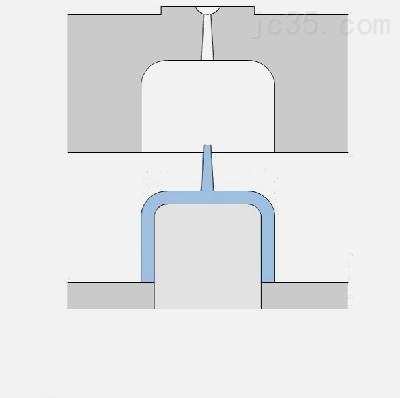

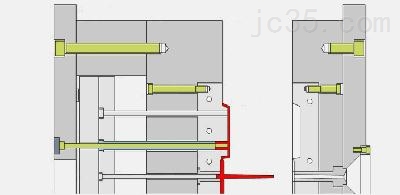

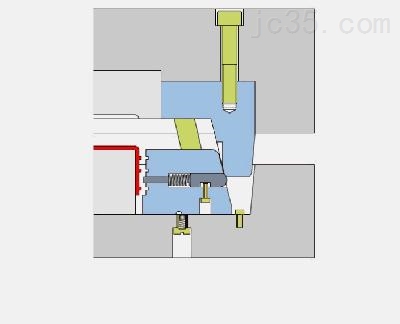

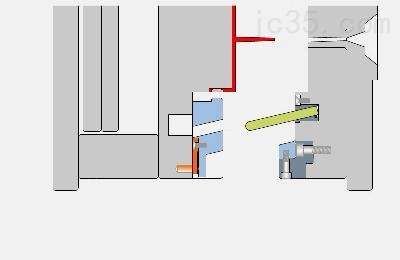

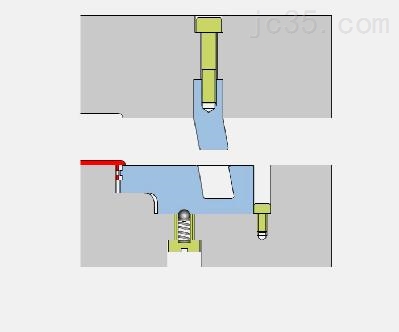

在我们这个行业，产品成型是靠模具实现的，所以做好模具设计是摩擦机械人的关，的模具设计师一定具备3个优秀的素养：1、设计：针对每一款产品，这需要设计师的丰富的实践经验；2、空间模拟想象法：模具设计师，都有比常人很强的空间想象能力（空间逻辑能力）；3、创新意识。 下面整理了几十张比较常见的模具结构动态图，分享给大家，希望大家喜欢。 1. 二级推出机构  2. 可折叠型芯-三维  3. 可折叠型芯-平面  4. 侧向分型与抽芯机构-滑块-1  5. 侧向分型与抽芯机构-滑块-2  6. 侧向分型与抽芯机构-滑块-3  7. 侧向分型与抽芯机构-滑块-4  8. 侧向分型与抽芯机构-滑块-5  9. 侧向分型与抽芯机构-滑块-6  10. 侧向分型与抽芯机构-滑块-7  11. 单分型面注射模示意图  12. 双分型面注射模示意图  13. 模架与镶件-C型  14. 滑块脱模-外螺纹  15. 推板推出  16. 推杆推出-加强筋  17. 推杆推出-斜面  18. 推管顶出  19. 推块推出-1  20. 推块推出-2  21. 延迟推出  22. 圆推杆顶出  23. 斜导柱侧抽芯-开模行程  24. 单推板二次脱模机构-摆块拉板式  25. 单推板二次脱模机构-弹簧式  26. 单推板二次脱模机构-斜导柱-滑块式  27. 弹簧先复位机构  28. 定模设置推出机构的注射模示意图  29. 分型面-垂直分型面  30. 分型面-阶梯分型面  31. 分型面-平面、曲面分型面  32. 分型面-水平分型面  33. 复位杆复位  34. 改变合模线位置-范例  35. 合模销定位  36. 活动镶件示意图  37. 浇口数量和位置对熔接痕的影响  38. 开设冷料槽以增加熔接强度  39. 气阀式引气-1  40. 气阀式引气-2  41. 气阀推出机构  42. 推板脱模结构形式-1  43. 推板脱模结构形式-2  44. 推板脱模结构形式-3  45. 推板与型芯的配合形式  46. 推杆推出机构形式-1  47. 推杆推出机构形式-2  |
