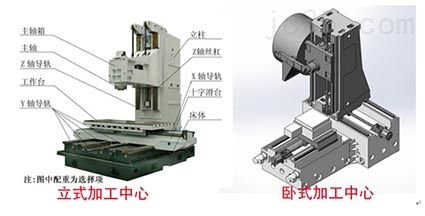

卧式加工中心与立式加工中心有共同之处，就是以铣削功能为主要功能，2者的不同之处在于：他们的结构存在差异、产品的定位不同、加工工件的形式也不一样。

　 零：两者的主轴结构不同。　

　　卧式加工中心指主轴为水平状态的加工中心；立式加工中心是指主轴为垂直状态的加工中心。　　

　　一、2者的主要部件结构——立柱，有明显差异。

　　卧式加工中心的立柱，都是设计成动柱式的，正T型的卧式加工中心，其立柱沿X向移动，倒T型的卧式加工中心，其立柱沿Z向移动。移动立柱的结构，就要求立柱必须在满足刚性的前提下，尽可能的轻巧，进口机床往往用钢板焊接结构来到达这样的目的。

　　立式加工中心的立柱一般设计成不移动的。为了追求刚性，一般制造时尽可能使其粗壮。偶尔也有设计成动柱式立式加工中心，动柱立式加工中心工作台只做X或Y向运动，而立柱相应会做Y或X向运动，这种设计方式对立柱的驱动电机有较大的功率要求。

　　二、两者的工作台形式不同。

卧式加工中心的工作台，只设计成X或Y向运动，工作台形式一般是点阵螺孔台面的旋转式工作台，相对较容易选装交换式双工作台。

　　立式加工中心工作台，通常为十字滑台结构的T型槽工作台，有两套运动机构负责相互垂直方向的移动，X向进给的工作台覆盖在负责Y向进给的导轨之上。　　

　　三、2者加工时的排屑状况不同。　　

　　立式加工中心，由于其结构的特点，通常在加工型腔或下凹的型面时切屑不易排出，严重时会损坏刀具，破坏已加工表面，影响加工的顺利进行。　　

　　而卧式加工中心加工时排屑容易，加工状况相对较理想。　　

　　四、两者的操控有所不同。

一般卧式加工中心所加工工件，都比较庞大，装夹困难，不容易监控加工过程，操作调试相对困难。

　　而立式加工中心装夹一般很方便，便于操作，易于观察加工情况，调试程序容易。　　

　　五、2者加工对象不同。

卧式加工中心，一般在一次装夹后，可以完成除安装面和顶面以外的其余四个表面的加工，适合加工箱体类零件，加装角度头后可以实现五面体加工。

　而立式加工中心，受立柱高度及换刀装置的限制，不能加工太高的零件，适合加工盘、套、板类零件，所加工工件体积相对较小，如果要实现工件的侧面加工必须加装角度头或者数控转台。如在工作台上安装一个沿水平轴旋转的回转台，可用以加工螺旋线类零件。

　 总结一下：卧式加工中心结构复杂度要超过立式加工中心，有能力生产卧式加工中心的工厂数量远小于立式加工中心工厂，相同工作范围的卧式加工中心价格往往是立式加工中心的两倍以上。
