加工中心厂家为您介绍数控系统的常识
|

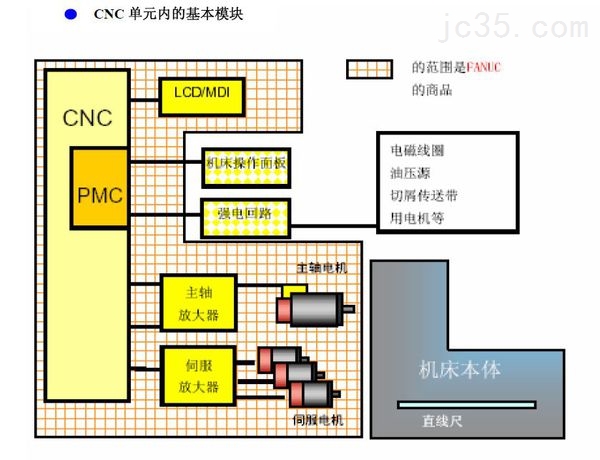

加工中心厂家为您介绍数控系统的常识，以下是我们加工中心厂家整理的资料。 1、 实现刀具相对于工件各坐标轴几何运动规律的数字控制。这个任务是由NC来完成； 2、 机床辅助设备的控制是由PLC来完成。它是在数控机床运行过程中，根据CNC内部标志以及机床的各控制开关、检测元件、运行部件的状态，按照程序设定的控制逻辑对诸如刀库运动、换刀机构、冷却液等的运行进行控制。 相对于PLC，机床和NC就是外部。编PLC程序要用到NC给PLC的信号和PLC给NC的信号是为了PLC与NC之间的信息交换。 可编程控制器(PLC)与数控系统（NC）以及数控机床(MT)之间的信息交换有以下信号: 相对于PLC，机床和NC就是外部。PLC与机床以及NC之间的信息交换，对于PLC的功能发挥，是非常重要的。PLC与外部的信息交换，通常有四个部分： （1）、 机床侧至PLC：机床侧的开关量信号通过I/O单元接口输入到PLC中，除极少数信号外，绝大多数信号的含义及所配置的输入地址，均可由PLC程序编制者 或者是程序使用者自行定义。数控机床生产厂家可以方便的根据机床的功能和配置，对PLC程序和地址分配进行修改。 （2）、PLC至机床：PLC的控制信号通过PLC的输出接口送到机床侧，所有输出信号的含义和输出地址也是由PLC程序编制者或者是使用者自行定义。 （3）、 NC至PLC：CNC至PLC:CNC送至PLC的信息可由CNC 直接送入PLC的寄存器中,所有CNC送至PLC的信号含义和地址（开关量地址或寄存 器地址） 均由CNC 厂家确定,PLC编程者只可使用不可改变和增删。如数控指令的M、S、T 功能,通过CNC译码后直接送入PLC相应的寄存器中。 （4） PLC至CNC : PLC 送至CNC 的信息也由开关量信号或寄存器完成,所有PLC送至CNC的信号地址与含义由CNC 厂家确定,PLC 编程者只可使用,不可改变和增删。 PLC在数控机床中的控制功能: （1）、操作面板的控制。操作面板分为系统操作面板和机床操作面板。系统操作面板的控制信号先是进入NC，然后由NC送到PLC，控制数控机床的运行。机床操作面板控制信号，直接进入PLC，控制机床的运行。 （2）、机床外部开关输入信号。将机床侧的开关信号输入到送入PLC，进行逻辑运算。这些开关信号，包括很多检测元件信号（如：行程开关、接近开关、模式选择开关等等） （3）、输出信号控制：PLC输出信号经外围控制电路中的继电器、接触器、电磁阀等输出给控制对象。 （4）、功能实现。系统送出T指令给PLC，经过译码，在数据表内检索，找到T代码的刀号，并与主轴刀号进行比较。如果不符，发出换刀指令，刀具换刀，换刀完成后，系统发出完成信号。 （5）、M功能实现。系统送出M指令给PLC，经过译码，输出控制信号，控制主轴正反转和启动停止等等。M指令完成，系统发出完成信号。
|
