【科普】数控车床都有哪些自动换刀装置
|

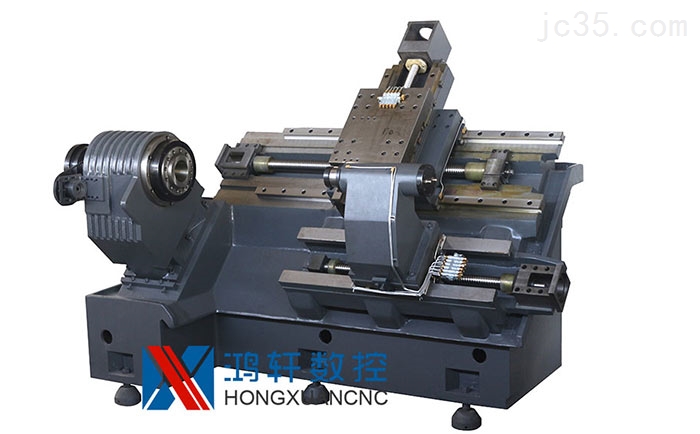

数控车床为了能在工件一次装夹时完成多种有加工工序，以缩短辅助时间和减少多次安装工件所引起的误差，必须带有自动换刀装置。数控车床上的回转刀架就是一种简单的自动换刀装置，所不同的是在多工序数控车床出现之后，逐步发展和完善了回转刀具的自动换刀装置，可扩大快速换刀数量，可能实现复杂的换刀动作。 在自动换刀数控机车上，对自动换刀装置的基本要求是：换刀时间短，刀具重复定位精度高，有足够的刀具存储量，刀库占地面积小及安全可靠等。

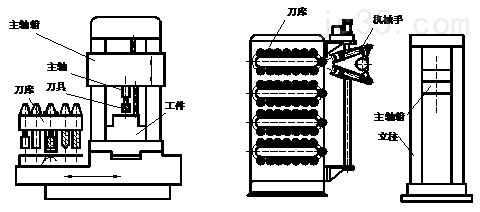

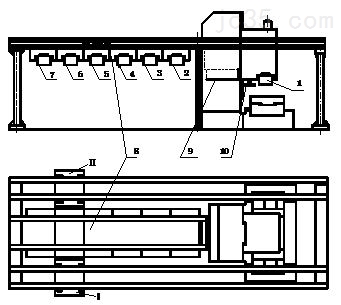

各类数控车床的自动换刀装置的结构取决于车床的形式、工艺范围及其刀具的种类和数量。鸿轩数控它的基本类型有以下几种。
一转刀架换刀
回转刀架是一种的自动换刀装置，常见用于CNC数控车床。可以调成四方刀架、六角刀架和圆盘式轴向装刀刀架等多种形式。回转刀架上分别安装着四把、六把或更多的刀具，并按数控装置的指令换刀。 回转刀架它在结构上必须有良好的强度和硬度，以便承受粗加工的切削抗力。由于车削加工精度在很大程度上取决于刀尖位置，对于数控车床来说，加工过程中刀具位置不进行人工调整，因此更有必要选择可靠的定位方案和合理的定位结构，以保证回转刀架在每次转位之后，具有尽可能高的重复定位精度（一般为0.001～0.005mm）。

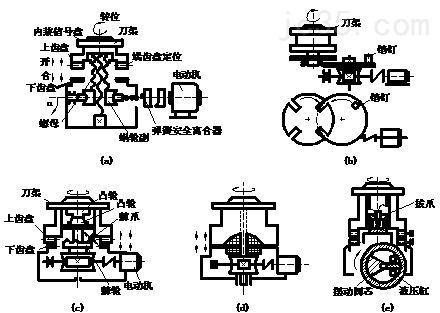

一般情况下，回转刀架的换刀动作包括刀架抬起、刀架转位及刀架压紧等。回转刀架按其工作原理分为若干类型，如图6-1所示。
如下图所示为螺母升降转位刀架，电动机经弹簧安全离合器到蜗轮副带动螺母旋转，螺母举起刀架使上齿盘与下齿盘分离，随即带动刀架旋转到位，然后给系统发信号螺母反转锁紧。
图c)所示为凸台棘爪式刀架，蜗轮带动下凸轮台相对于上凸轮台转动，使其上、下端齿盘分离，继续旋转，则棘轮机构推动刀架转90º，然后利用一个接触开关或霍尔元件发出电动机反转信号，重新锁紧刀架。
图d)所示为电磁式刀架，它利用了一个有10kN左右拉紧力的线圈使刀架定位锁定。
图c)所示为液压式刀架，它利用摆动液压缸来控制刀架转位，图中有摆动阀芯、拨爪、小液压缸；拨爪带动刀架转位，小液压缸向下拉紧，产生10kN以上的拉紧力。这种刀架的特点是转位可靠，拉紧力可以再加大，但其缺点是液压件难制造，还需多一套液压系统，有液压油泄漏及发热问题。
为数控车床的六角回转刀架，它适用于盘类零件的加工。这类刀架的全部动作者是由液压系统通过电磁换向阀和顺序阀分别控制，其换刀过程如下：
（1）刀架抬起。当数控装置发出换刀指令后，压力油由A进入压紧液压缸的下腔，活塞上升，刀架体抬起，使定位活动插销与固定插销脱离。同时，活塞杆下端的端齿离合器与空套齿轮结合。
（3）刀架压紧。刀架转位之后，压力油从B孔进入压紧液压缸的上腔，活塞带动刀架体下降。缸体的底盘上精确地安装六个带斜楔的圆柱固定插销，利用活动插销消除定位销与孔之间的间隙，实现反靠定位。刀架整体下降时，定位活动插销和另一个固定插销会卡紧，同时缸体与压盘的锥面接触，刀架在新的位置定位并压紧。这时，端齿离合器与空套齿轮脱开。
|
