加工中心自动换刀工艺是怎样的？

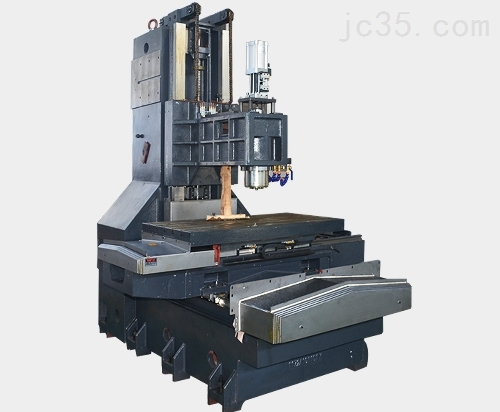

小型立式加工中心为工作台移动、横梁固定式龙门机床，可带刀库，也可不带刀库。机床由床身、立柱和固定横梁构成高刚度封闭框架。工作台在床身导轨上做纵向运动，该向为X坐标;溜板在横梁导轨上做横向运动，该向为Y坐标;滑枕镗铣头在溜板导轨上做垂向运动，该向为Z坐标。机床采用SIEMENS840DE控制系统，机床的X、Y、Z三轴都是CNC控制轴，主轴采用西门子公司交流主轴电动机驱动，X、Y、Z三向进给采用西门子公司伺服电动机驱动。可以实现三维直线插补、二维圆弧插补和任意三轴联动。

刀库可以为盘式刀库，刀库容量为20位，主轴与刀库换刀采用无机械手，就近找刀，原位直接换刀的方式;也可以用链式刀库，刀库容量为40把刀，采用机械手，任意找刀，任意换刀方式。刀库盘由电动机通过齿轮降速驱动，有正、反转和停止控制。为使刀库盘快速停止，在电动机输出轴上加有一失电摩擦制动器。

当停止信号发出时，即令该制动器的电磁铁失电，从而使刀库停止转动。刀库盘转动的分度和定位由马氏机构、零位开关和计数开关实现。刀库每转到一个刀位，计数开关即动作一次。当刀库转到零位时，零位开关也动作。当刀库转到刀位时，计数开关或零位开关动作，这时立即使电动机停转，制动器失电制动，从而刀库盘停止并依靠马氏机构精确定位在换刀位置。刀库停止后，计数开关或零位开关断开，这时应提示报警。

立式加工中心是指主轴为垂直状态的加工中心，其结构形式多为固定立柱，工作台为长方形，无分度回转功能，适合加工盘、套、板类零件，它一般具有三个直线运动坐标轴，并可在工作台上安装一个沿水平轴旋转的回转台，用以加工螺旋线类零件。

小型立式加工中心机床有很多配件组成，它是数控机床里面一个典型代表，使用范围非常的逛，大部分的金属产品加工和成型都离不开立式加工中心的支持，立式加工中心主要包含以下几个部分。刀库、主轴、数控系统、丝杠、导轨、钣金等组成。立式加工中心装卡方便，便于操作，易于观察加工情况，调试程序容易，应用广泛。但受立柱高度及换刀装置的限制，不能加工太高的零件，在加工型腔或下凹的型面时，切屑不易排出，严重时会损坏刀具，破坏已加工表面，影响加工的顺利进行。
