机床知识|增加地脚有效减少大跨度床身变形

床身是机床最主要的承重结构。为了调整床身的水平度，以适应不同的地面条件，整个床身被地脚托起，通过调节地脚螺栓的高度从而调整水平度。由于整个床身被托起，其自身自重导致的下垂形变，也变得不可忽视起来，如图 1所示。床身跨度越大、重量越重，这个影响会越明显。

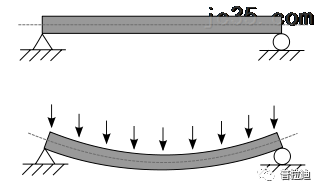

图1：床身受重力的示意图

床身优化

以一个大跨度的床身为例，如图 2、图 3，整个床身跨度大于2m。该床身总共有18个地脚螺栓，如图3红色区域所示。在标准重力的作用下，床身的下压量为7.5丝。因此为了提高床身刚度，可以给出方案，在床身中间处额外增加7个地脚螺栓，如图 4所示。增加了7个地脚后，床身的下压量由原来7.5丝降低为了5.0丝，改进后与改进前相比提高了33%。

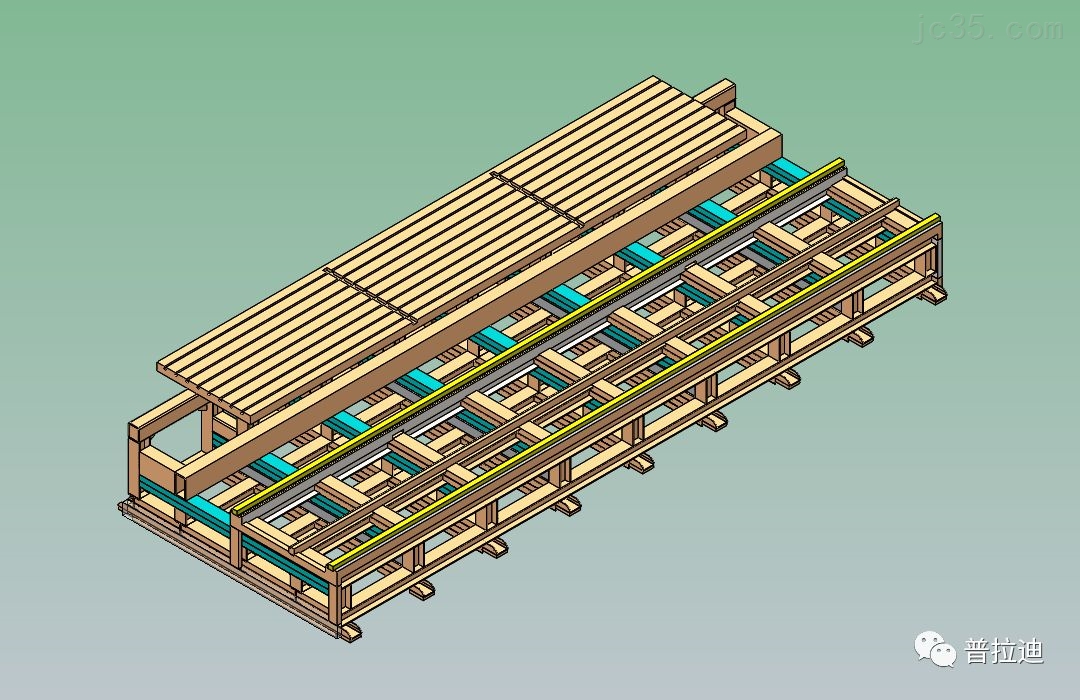

图2：床身轴侧图

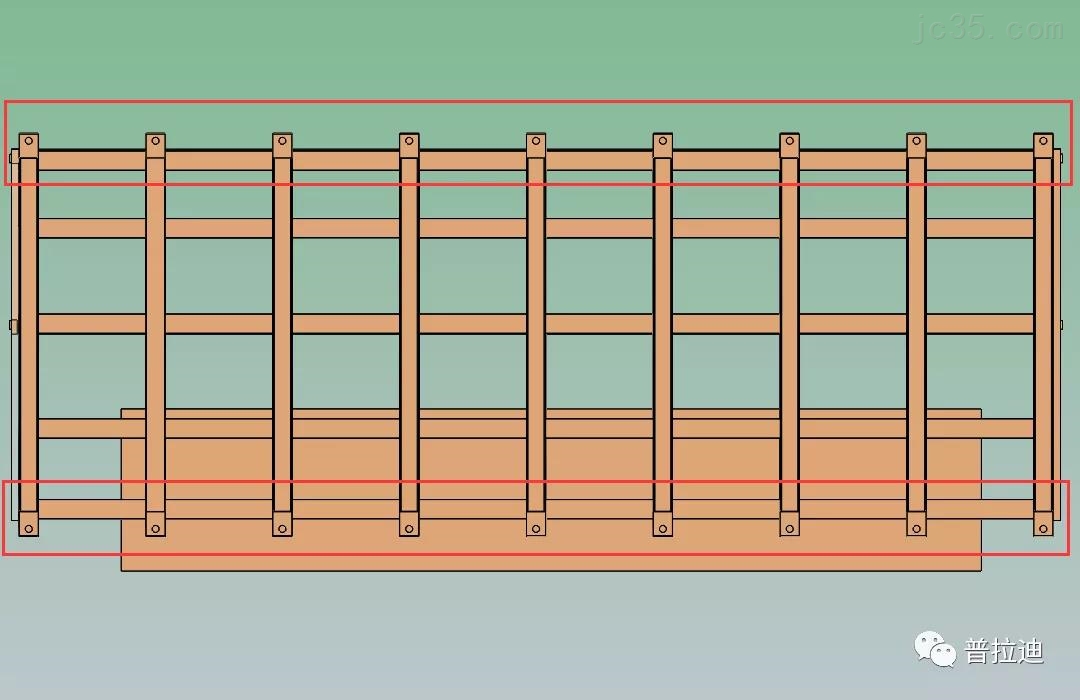

图3：床身仰视图

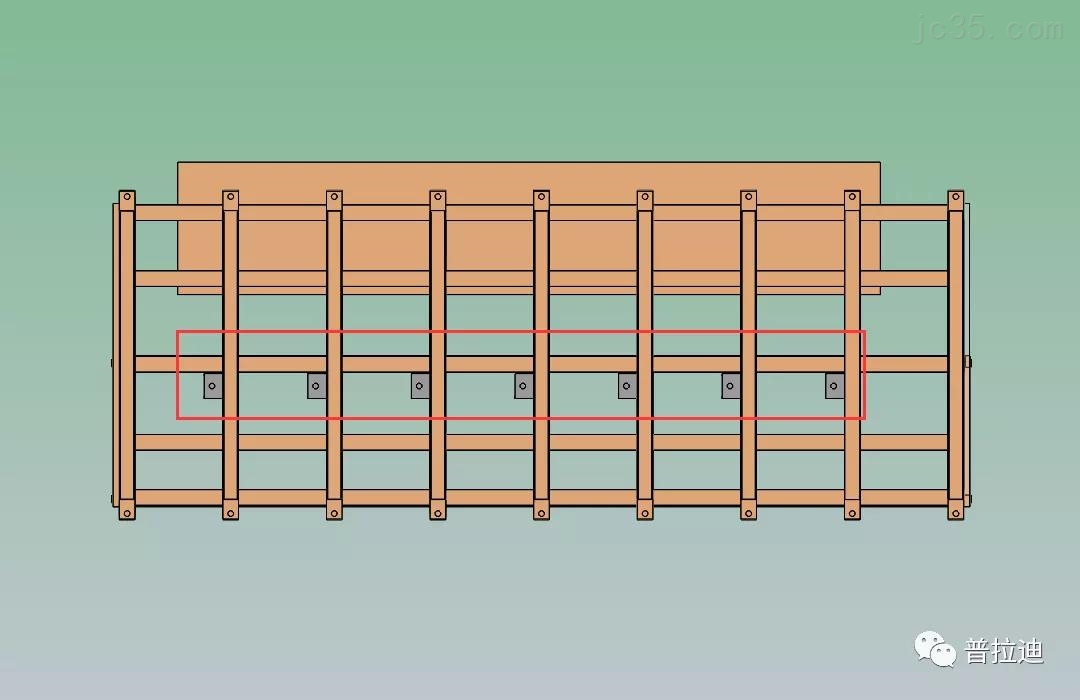

图4：床身仰视图（增加地脚）

地脚的增加，对大跨度床身的形变而言，是非常行之有效的办法，但同时增加地脚，会增大结构设计的复杂程度，特别是安装空位的设计。单一地将地脚布置在机床两侧，在很多情况下是不可取的。因此普拉迪的工程师在设计结构上，需要综合考虑床身刚度，安装孔位等因素，对床身的地脚进行排布，在安装方便的同时，也保证床身的刚度。
