FISHER FIELDVUE DVC6000系列阀门定位器产品介绍

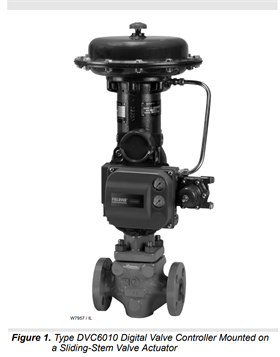

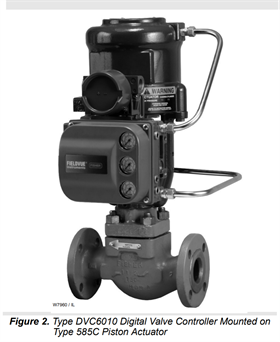

FIELDVUE DVC6000 系列数字阀门控制器（图 1 和图 2）是基于微处理器的通信式电流到气动仪表。 除了将电流信号转换为阀位压力信号的传统功能外，DVC6000 系列数字阀门控制器使用 HART 通信协议，可以轻松访问对过程操作至关重要的信息。 这可以使用阀门或现场接线盒上的 375 型现场通讯器，或使用控制室内的个人计算机或系统控制台来完成。 使用 HART 通信协议，信息可以集成到控制系统中或在单个回路的基础上接收。

DVC6000 系列数字阀门控制器可用于单作用或双作用执行器。 数字阀门控制器接收阀门行程位置以及供应和执行器气动压力的反馈。 这使仪器能够诊断 W7957-1 / IL 图 1. DVC6010 型数字阀门控制器不仅安装在滑杆阀门执行器上，还安装在其安装的阀门和执行器上。 这为您提供了成本效益的维护信息，以便在真正需要时对仪器和阀门进行必要的维护。

由于 DVC6000 系列数字阀门控制器使用两线制 4 至 20 mA 回路电源，因此接线很经济。 这提供了现有模拟仪器的低成本替代。 DVC6000 系列数字阀门控制器的两线制设计避免了单独的电源和信号接线的高成本。

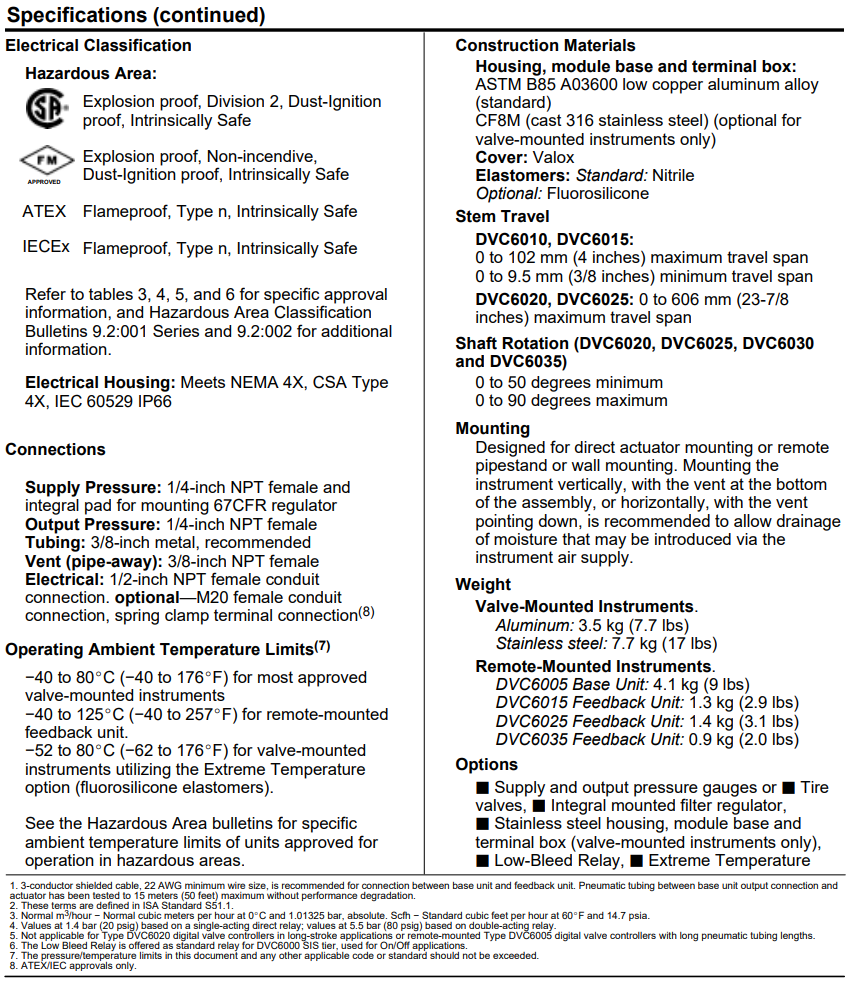

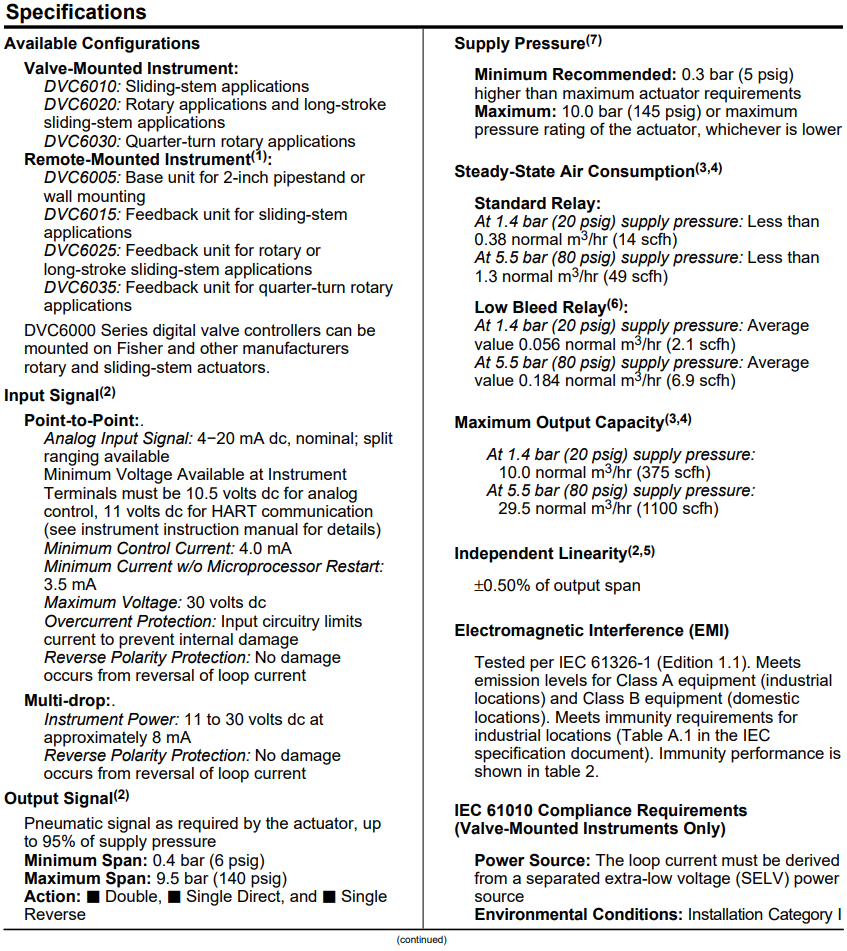

Specifications / 规格

Principle of Operation / 工作原理

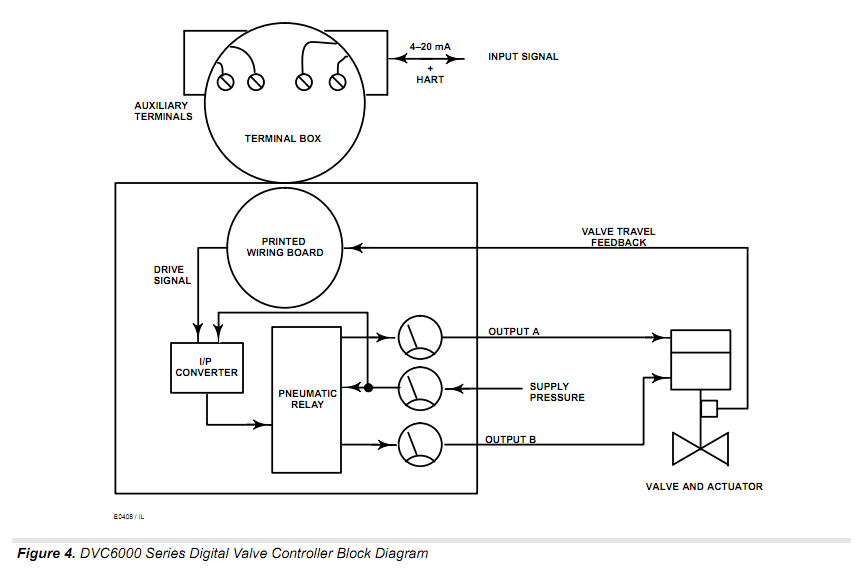

DVC6000 系列仪器（图 3 和 4）接收设定点并将阀门定位在需要的位置。

输入信号同时提供电力和设定点。它通过双绞线进入接线盒。

然后输入信号被引导到印刷线路板组件，在该组件中微处理器运行数字控制算法，从而产生到 I/P 转换器的驱动信号。

I/P 转换器组件连接到供应压力并将驱动信号转换为压力输出信号。

I/P 输出被发送到气动继电器组件。该继电器还连接到供应压力，并将来自 I/P 转换器的小气动信号放大为单个较大的气动输出信号，供单作用执行器使用。对于双作用执行器，继电器接受来自 I/P 转换器的气动信号并提供两个气动输出信号。

到执行器的继电器输出压力的变化导致阀门移动。

阀门位置由仪器的行程传感器通过反馈联动感测。行程传感器与印刷线路板电连接，以提供用于控制算法的行程反馈信号。

阀门继续移动，直到达到正确的位置。
