PCB分类及材质基础知识

PCB（ Printed Circuit Board）,中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的载体.由于它是采用电子印刷术制作的,故被称为“印刷”电路板.

PCB(printed circuit board)即印制线路板,简称印制板,是电子工业的重要部件之一.几乎每种电子设备,小到电子手表、计算器,大到计算机、通信电子设备系统,只要有集成电路等电子元件,为了使各个元件之间的电气互连,都要使用印制板.印制线路板由绝缘底板、连接导线和装配焊接电子元件的焊盘组成,具有导电线路和绝缘底板的双重作用.

它可以代替复杂的布线,实现电路中各元件之间的电气连接,不仅简化了电子产品的装配、焊接工作,减少传统方式下的接线工作量,较大减轻工人的劳动强度；而且缩小了整机体积,降低产品成本,提高电子设备的质量和可靠性.印制线路板具有良好的产品一致性,它可以采用标准化设计,有利于在生产过程中实现机械化和自动化.同时,整块经过装配调试的印制线路板可以作为一个单独的备件,便于整机产品的互换与维修.目前,印制线路板已经极其普遍地应用在电子产品的生产制造中.

印制线路板***早使用的是纸基覆铜印制板.自半导体晶体管于20世纪50年代出现以来,对印制板的需求量急剧上升.特别是集成电路的迅速发展及普遍应用,使电子设备的体积越来越小,电路布线密度和难度越来越大,这就要求印制板要不断更新.

目前印制板的品种已从单面板发展到双面板、多层板和挠性板；结构和质量也已发展到超高密度、微型化和高可靠性程度；新的设计方法、设计用品和制板材料、制板工艺不断涌现.近年来,各种计算机辅助设计(CAD)印制线路板的应用软件已经在行业内普及与推广,在专门化的印制板生产厂家中,机械化、自动化生产已经完全取代了手工操作.

按层数分

根据电路层数分类：分为单面板、双面板和多层板.常见的多层板一般为4层板或6层板,复杂的多层板可达几十层.PCB板有以下三种主要的划分类型：

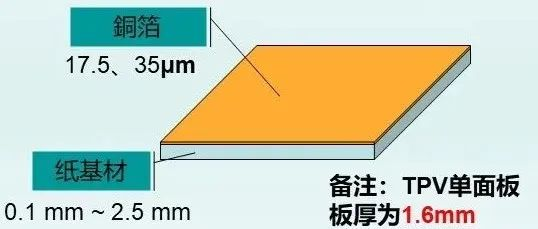

单面板

单面板（Single-Sided Boards） 在***基本的PCB上,零件集中在其中一面,导线则集中在另一面上（有贴片元件时和导线为同一面,插件器件再另一面）.因为导线只出现在其中一面,所以这种PCB叫作单面板（Single-sided）.因为单面板在设计线路上有许多严格的限制（因为只有一面,布线间不能交叉而必须绕独自的路径）,所以只有早期的电路才使用这类的板子.

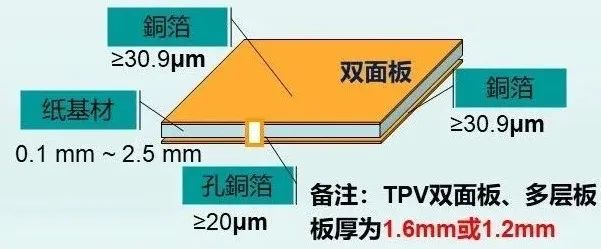

双面板

双面板（Double-Sided Boards） 这种电路板的两面都有布线,不过要用上两面的导线,必须要在两面间有适当的电路连接才行.这种电路间的“桥梁”叫做导孔（via）.导孔是在PCB上,充满或涂上金属的小洞,它可以与两面的导线相连接.因为双面板的面积比单面板大了一倍,双面板解决了单面板中因为布线交错的难点（可以通过孔导通到另一面）,它更适合用在比单面板更复杂的电路上.

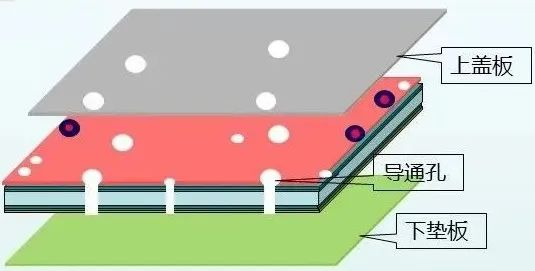

多层板（Multi-Layer Boards） 为了增加可以布线的面积,多层板用上了更多单或双面的布线板.

用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板,通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了,也称为多层印刷线路板.

板子的层数并不带表有几层单独的布线层,在特殊情况下会加入空层来控制板厚,通常层数都是偶数,并且包含***外侧的两层.大部分的主机板都是4到8层的结构,不过技术上理论可以做到近100层的PCB板.大型的超级计算机大多使用相当多层的主机板,不过因为这类计算机已经可以用许多普通计算机的集群代替,超多层板已经渐渐不被使用了.因为PCB中的各层都紧密的结合,一般不太容易看出实际数目,不过如果仔细观察主机板,还是可以看出来.
