EOCR施耐德电动机保护器故障解析EOCRFE420

如今的电动机保护器行业，已经从过去的机械式发展成为了电子式以及智能式，可直接显示电机的电流、电压等参数，并具有可靠性搞、功能多、调试方便等优势，这样的设备既减少了电机损坏，又方便了故障判断，除此之外，利用电机气隙磁场进行电机偏心检测技术，使电机磨损状态在线监测成为可能，通过曲线显示电机偏心程度的变化趋势，可早期发现轴承磨损和走内圆、走外圆等故障，做到早发现，早处理，避免扫膛事故发生。

　　上海韩施电气为大家介绍一下电动机保护器的常见故障解析：

　　1、 过载： 电机实际负载电流超出设定保护电流值；

　　2、 断相：电机的三相供电中-相缺失或断开；

　　3、 堵转：在电机起动或运行中,转子因机械故障等原因被卡死而造成的故障（默认电动机电流大于设置的4倍电流）；

　　4、 短路：当电机的任意一相电流达到设定电流的8倍，默认为短路保护；

　　5、 三相电流不平衡：电机的三相供电中电压不平衡或电机某一相绕组内部短路造成的故障；

　　6、 过压：电机供电电压超出电机额定电压上限> 1.2Un；

　　7、欠压：电机供电电压低于电机额定电压下限< 0.8Un；

　　8、 欠载/空载：电动机电流小于欠载保护设定值时，电动机保护器动作 ；

　　9、接地/漏电：电动机定子绕组(俗称线包)因绝缘下降或损坏导致电机外壳带电而造成。

　　上海韩施电气电动机保护器适用于冶金、化工、纺织、建材、电力、通信等工业三相电动机及三相电力馈电系统，可方便使用本机RS485通讯接口与PC机等设备组成网络系统或通过4-20mA输出和DCS系统相接，具有结构简单、动作可靠、精度高、工作性能稳定,简单易操作等优点。

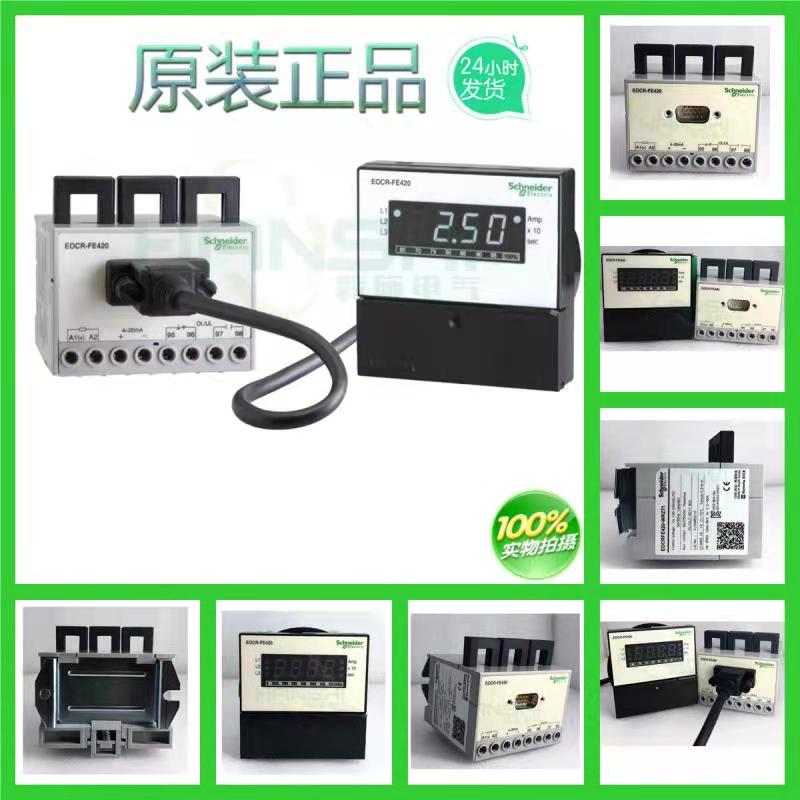

EOCR-FE420概述

　　◆ 内置MCU（微处理控制器）

　　◆ 实时处理/高度

　　◆ 过电流保护范围：0.5~60A （使用外部CT时1~960A)

　　◆ 欠电流保护范围：设定过电流以下

　　◆ 跳闸时间特性

　　◆ 定时限-0.5~60A （60A以上外部CT组合）

　　◆ 反时限-0.5~10A (11A以上外部CT组合使用）

　　◆ 电流信号（4~20mA）输出功能：电流变送器功能

　　◆ 数字显示屏

　　◆ 三相电流自动循环显示：数字电流表（各相5秒间隔）/根据手动循环的单相固定显示

　　◆ 跳闸原因用数字显示：终3次跳闸原品及跳闸时电流确认功能，断电复位时也可确认

　　◆ 手动（即刻）/自动（远程）复位

　　◆ 故障保护功能(FS:ON)

　　◆ 自诊断功能-继电器接通电源正常运转时维持的功能（按设定选择功能）

　　◆ 35mm导轨安装，窗口型穿线形式，可适用于多种安装环境

　　◆ 变频环境系统也可保持平稳运转：频率对应范围20~400Hz
