纸带过滤机的制作方法

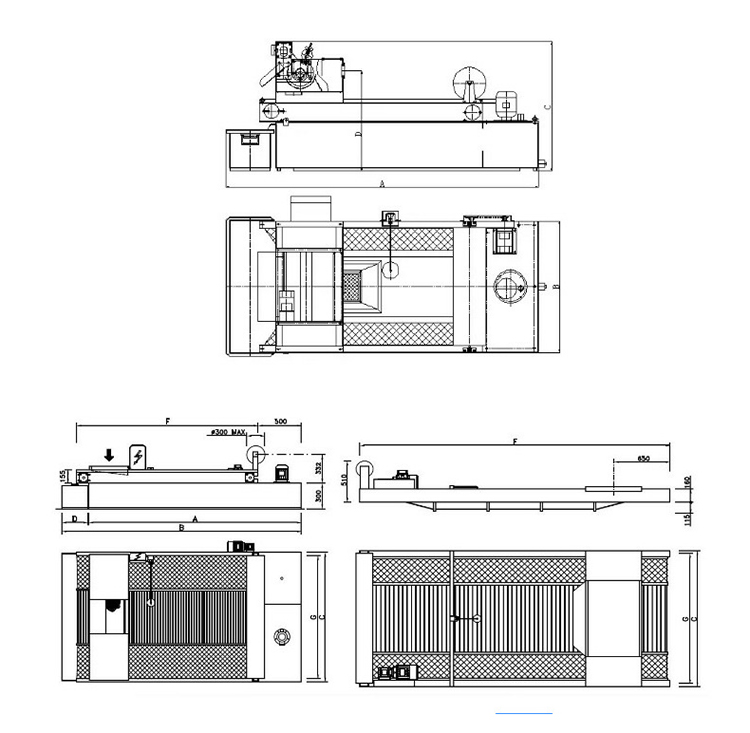

此图为纸带过滤机图纸 仅供参考 (按需定制)

背景技术：

纸带过滤机是依靠液体自身的重力透过滤纸隔离杂物--油或颗粒物等，从而达到净化液体的目的。原有纸带过滤机的存在缺点：（1）原有纸带过滤机是采用金属网带链条拖动纸带的，由于网带、带轮等的制造及安装精度要求较高，往往装配不到位，链条容易卡住；（2）纸带容易进入网式链条内，也容易造成链条卡死；（3）液池里浮球上下升降不利索，容易卡住。

技术实现要素：

本发明的目的是针对现有技术存在的问题，提供一种纸带过滤机；该纸带过滤机通过改变纸袋的输送方式，利用纸带自身的抗拉强度，通过电机传动，从出废纸端拉动纸带，起到合理回收废纸的作用。

本发明的目的是通过以下技术方案解决的：

一种纸带过滤机，包括主机液箱、位于主机液箱中的主辊组件，其特征在于：所述主机液箱上设有供纸辊和电机驱动的废纸辊，供纸辊上的纸带从主辊组件的底部穿过后连接在废纸辊上且围设在主辊组件底部的纸带和主辊组件形成具有一定深度的废液池。

所述主辊组件的两侧分别设有与主辊组件相配合的可调副辊组件，可调副辊组件分别将纸带压在主辊组件的圆周部位处，使得纸带和主辊组件形成具有一定深度的废液池。

位于供纸辊侧的可调副辊组件和供纸辊之间设有张紧辊。

所述的供纸辊上配置有行程开关，行程开关的摇臂端部贴合在供纸辊上的纸带表面，当摇臂与竖直线的夹角小于2°～3°时，行程开关发出无纸报警信号。

所述的供纸辊设置在主机液箱顶部的纸盒箱中。

所述的主辊组件包括处于静止状态的主辊轴和跟随纸带运动的主辊轮，主辊轮设置在主辊轴的两端且纸带贴合在主辊轮的圆周壁上以构成具有一定深度的废液池，中空的主辊轴用以输入废液。

所述的主辊轮和主辊轴的辊端之间设有带防尘盖的深沟球轴承、轴套、挡圈，且所述主辊轮的外侧设置轴承盖。

所述主辊轴的底部设有布液盒，废液从主辊轴的一端输入主辊轴的空腔并输送至布液盒，并由布液盒落至废液池中等待过滤。

所述的主辊轴上设有浮球组件和与之配合的接近开关，浮球组件包括浮球杆、安装在浮球杆上的重锤和安装在浮球杆底部的浮球以及贯穿主辊轴的安装管，浮球杆的两端分别伸出安装管，重锤位于安装管上端处的浮球杆上，使得浮球杆不会向下脱离安装管；浮球安装在浮球杆的底部，使得浮球杆不会向上脱离安装管；接近开关通过开关支架安装在主辊轴上；当浮球杆在浮球的作用下上升抵达接近开关时，则接近开关发送信号给控制器，控制器控制电机启动。
