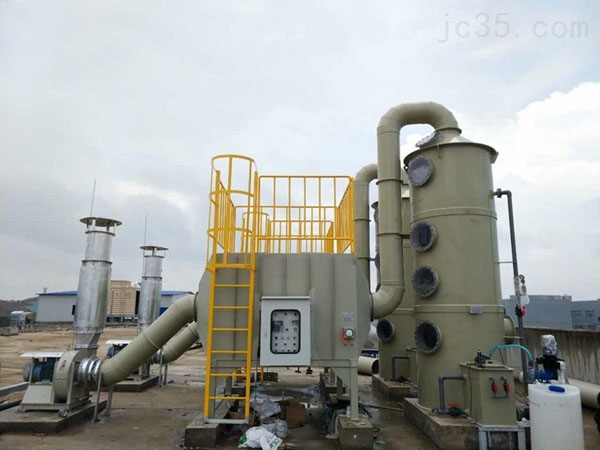

酸雾净化塔的结构与特点

酸雾净化塔，广泛应用于各种化工、电工电子、冶金、工业生产等多种领域的气体净化工艺，处理的主要有害气体为硫酸雾、盐酸雾、铬酸雾、硝酸雾、磷酸雾、氢氟酸雾、氟化氢、硫化氢等。本塔利用填料及气液交换塔盘进行气液交换，达到净化废气的目的。

工作原理

本装置采用氢氧化钠溶液为吸收中和液来净化废气。气体由离心通风机压入或吸入进风段，与喷嘴喷出的中和液接触，发生中和反应，根据废气各项指标，还可以加装多级填料及喷淋装置，净化达标后的气体通过除雾器排入大气中。

结构及特点

酸雾净化塔塔体为玻璃钢整体缠绕的圆筒型塔体，无分段连接法兰。具体结构由贮液箱、进风段、三级喷淋段、除雾器、出风锥帽等组成。

其特点是：制作方便、便于安装检修、强度高、占地面积小。喷淋形式采用三层填料，三级喷淋，使气液更充分接触，提高净化效率。本塔配用玻璃钢离心通风机和防腐水泵即可。当处理风量在10000立方米以上时，采用二台水泵就能达到设计要求。

酸雾净化塔可配备气体在线分析仪、PH控制计、差压变送器、压力传感器、流量传感器、电导率仪、液位控制计、电磁阀、变频器及控制柜等组成的控制系统，

以上控制情况均以数字形式显示在显示器界面上，使管理人员一目了然，并有故障报警，便于管理与维护。
