加工中心螺旋排屑机结构带来的好处

目前，在龙门式机床加工过程中，会产生大量的钢屑，若不进行及时有效的排屑处理，会对机床的加工精度产生极大的影响，而且长期还会导致机床磨损严重，缩短机床的使用寿命。而现有的机床排屑机构只能对主动落入排屑槽的钢屑进行排出，所以还存在大量钢屑落在机床的驱动机构和轨道上，影响机床的使用寿命和操作精度。

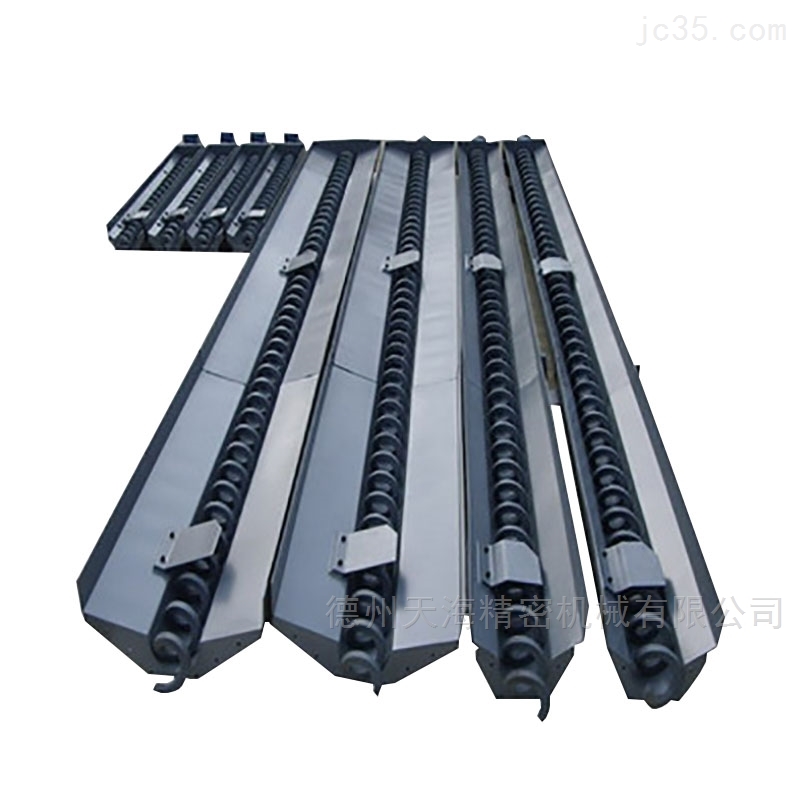

新的用于龙门式加工中心机的螺旋排屑机构，包括两个排屑机构；排屑机构包括排屑槽轨、螺旋钢丝、驱动电机以及两个导屑机构；导
屑机构包括T形滑块、弧形导屑板以及支架；在两个排屑机构的排屑槽轨之间设置有两根连接横梁，且两个排屑槽轨相互平行；在排屑槽轨上沿其长度方向设有一个排屑槽；在排屑槽内侧的槽边上沿其长度方向设有一个T形滑槽；同一排屑机构的两个T形滑块均嵌于该排屑
机构的T形滑槽内，并可沿T形滑槽来回滑动；弧形导屑板通过支架安装在T形滑块上，且弧形导屑板的下边缘延伸至排屑槽的上方；驱动电机安装在排屑槽轨的一端，并在驱动电机的输出轴上设有驱动圆盘；螺旋钢丝位于排屑槽内，且一端安装在驱动圆盘上；在排屑槽的
槽底部且位于螺旋钢丝的另一端位置处设有排屑口。
采用导屑机构能够将其他位置的钢屑导入排屑槽内，确保能够完全收集机床工作台附件的钢屑，防止钢屑对机床部件造成损坏：采用T形滑块沿T形滑槽来回滑动，能够实现导屑机构的纵向滑移，确保在机床工作台纵向移动时也能很好地收集钢屑。排屑机构还包括一个拉簧；拉簧的两端连接在T形滑槽内的两个T形滑块上。采用拉簧能够够使四个导屑机构紧贴机床工作台边缘，在机床工作台纵向滑移时也能紧贴机床工作台一起移动，确保钢屑不会散落在机床上。
