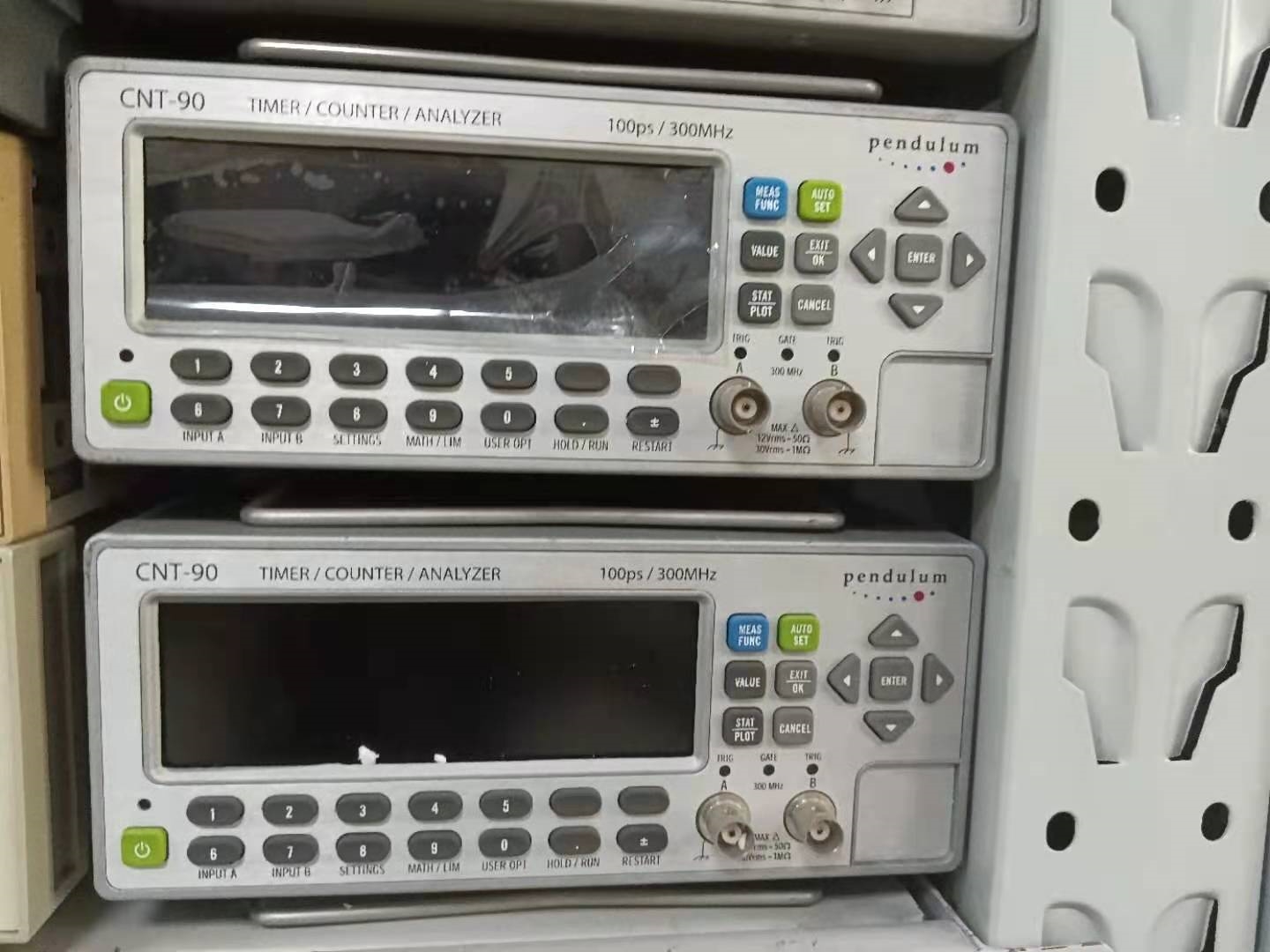

瑞典Pendulum CNT-90精密时间间隔测试仪/计数器/分析仪
瑞典精密时间间隔测试仪/计数器/分析仪CNT-90产品介绍
CNT-90 计数器/时间间隔测试仪/分析仪是测量，分析和校准过程中性能的优秀工具，CNT-90 的测量对象既可以是频率，也可以是时间间隔，还可以是相位。当仪器与内部750k 数据存储器进行通讯时，测量速度高达250000 次测量/秒，并且CNT-90 的时间间隔测量分辨率可达100ps，因此CNT-90 是一台高性能的频率计数器。CNT-90价格便宜，便于使用，仪器不仅提供图形显示功能，还非常方便用户对测量进行控制。
价格便宜，性能的计数器/分析仪
仪器与 750k 的内部数据存储器之间的传输速度高达250k 次测量/秒
极快的 GPIB/USB 总线传输速度：500 次测量/秒（单次测量模式）；5k 次测量/秒（组测量模式）
*的测量分辨率：12 位/秒（频率），100ps（时间），0.001°（相位）
测量结果zui多可以达到 14 位显示
频率范围：标准配置为 400MHz，高频通道通过选件可达3，8，14 和20GHz
便于使用：测量结果的多参数显示和图形显示功能（包括统计、直方图和趋势图显示）
出色的性价比
世界*的性能
与市场上的其它品牌频率计数器产品相比，CNT-90 计数器/时间间隔测试仪/分析仪拥有以下的性能特点
— 测量速度快：在组测量模式（block mode）下，经GPIB/USB 接口的测量结果传输速度高达5k 次测量/秒。如此高的测量结果传输速度将大大提高用户测试系统的吞吐率，节省用户90%的测试时间，从而节约客户资金。
— 高分辨率：高分辨率对于产品的生产测试和研究开发是*的一项指标。CNT-90 可以满足客户的需求，因为其拥有100ps 单次测量时间分辨率和12 位/秒的频率测量分辨率。测量结果zui多可以达到14 位显示。
— 调制域分析：通过与750k 的内部存储器以250k/秒的测量速度进行通讯，被测信号的快速的频率变化将会被实时捕捉。利用可选的Time View 调制域分析软件，CNT-90 可以转变成一台高性能的调制域分析仪。
— 较广的频率范围：20GHz 的频率测量范围可以满足绝大多数微波信号的测量需求，包括连续波和短脉冲串测量。用户无需额外花钱再去购买一台微波频率计。
杰出的性价比
除了 Pendulum 公司推出的频率计产品CNT-91 以外，不论用户的测量任务是什么，CNT-90 时间间隔测试仪/频率计/分析仪的测量表现均超过了市场上的其它任意一款频率计数器。
图形显示：仪器提供对测量结果的图形显示功能，包括：直方图、趋势图、数字统计以及调制域分析等，这些图形显示功能可以使用户更加深入的理解随机信号的分布和被测信号参数随时间的变化（从缓慢的飘移到剧烈的抖动和调制）。
标准化的 GPIB 和USB 接口：标准化的接口设置使得用户无需在PC 上安装GPIB 接口，GPIB 接口通过两种不同的模式工作：SCPI/GPIB 和53131A 仿真模式，可以方便的替换现有自动测试（ATE）系统中的其他品牌频率计，这种即插即用的特点大大降低了对原有系统的命令重新编程的需求。
频率测量范围宽：通过选件，CNT-90 时间间隔测试仪/频率计/分析仪的频率测量范围可以达到20GHz，用户不仅可以使用CNT-90 系列产品测量连续微波信号的频率，还可以使用CNT-90 系列产品测量短脉冲串信号，其中短脉冲的zui小持续时间为40ns。
面向菜单的设置：面向菜单的设置降低了错误的风险。数据结果的多参数显示给出了有价值的信号信息，从而减少了对于其他仪器如数字式电压表（DVM）和示波器的需要。
功能多样技术*
CNT-90 时间间隔测试仪/频率计/分析仪不仅拥有世界*的性能，还是适用于多种专门性测量的*工具。CNT-90 拥有以下这些功能特点：
— 零死区时间技术和触发事件连续时间标记：正是因为CNT-90 时间间隔测试仪/频率计/分析仪拥有零死区时间测量和触发事件连续时间标记的功能特点，测量结果才能够被用来计算阿伦方差。上述功能特点同样在机械领域（如：旋转编码器测试）和医疗领域（如：神经冲动/呼吸周期）拥有着非常重要的价值，在这些领域的特定测量中，用户要求被测对象的每一个周期都必须被测量。
— 极限限定：极限限定功能在实现统计参数的正确计算过程中是非常方便的工具，离散簇（如：CD 播放器和HDB3-编码数据）中的数字脉冲往往存在着抖动，通过使用极限限定功能，用户可以完成对抖动的验证。用户通过设置极限值，可在计算中将单个的离散簇分离出来。
— 滞后补偿：在时间间隔测量时，滞后补偿能够大大的降低触发电平误差。目前市场上绝大多数频率计的触发电平误差为15-20mV，而使用了滞后补偿的CNT-90 的触发电平误差仅有典型值2.5mV。这也就意味着在关键的时间间隔测量中，触发精度被提高了6-8倍。
电池选件
CNT-90 时间间隔测试仪/频率计/分析仪拥有电池选件23/90，电池容量为90Wh。在没有交流电源的测量现场，电池选件能够至少为仪器供电4.5 个小时。
在待命（Stand by）模式下，电池能够保持OCXO 持续加电运行，持续运行时间可达24 个小时。在以下三种不同的应用中，频率计数器/分析仪的电池选件应用价值：
— 在测量现场没有交流电源的情况下，依旧能够完成测量。
— 在运输高稳定度OCXO 时不断电，这样也就维持了OCXO 的测量稳定度。仪器被运输到测量现场之后，无需预热，便可以立即开始测量。
— 电池组在功能上类似于一个内置的UPS（不间断电源）。
的图形显示功能
CNT-90 的*特点之一便是图形显示和面向菜单的设置。非专业人员很容易进行正确的设置而不会有发生重大错误的危险。
仪器采用多参数显示模式：在显示主要测量值的同时也在屏幕下方显示附加的辅助测量值，如：在显示被测频率值的同时显示辅助参数Vmax/Vmin/Vp-p，在显示被测相位值的同时显示辅助参数频率和衰减。这种多个参数同时显示的模式使得用户无需再使用额外的测试仪器，就能对一些常见问题给出直接的答案，如“这个滤波器的衰减和相移是什么？”。
测量结果即可以用数字来显示，也可以用图形来显示。图形显示（直方图、趋势图）对抖动的特性给出更深入的理解。图形显示还为用户提供了被测对象随时间变化（从缓慢飘移到快速调制）的更佳图像（趋势图）。同一数据集的统计结果可以用三种不同的方式来显示，即数字显示、直方图和趋势图显示。很容易在相同数据的三种不同显示模式之间进行捕获和转换。
瑞典精密时间间隔测试仪/计数器/分析仪CNT-90技术指标：
测量功能
所有的测量都用一个大的主参数值和一些小的辅助参数值（分辨率较低）显示，某些测量只能作为辅助参数被读取。
频率A，B，C
范围：
输入 A，B： 0.002Hz ~ 400MHz
输入C（选件）： 到3，8，14 或者20GHz
分辨率： 12 位数字，1s 测量时间（普通模式）
辅助参数： Vmax，Vmin ,Vp-p
脉冲串频率A，B，C（选件10 和14/14B）
在没有外部控制信号并拥有可选择的起始待命延迟的情况下，重复脉冲串信号的载波频率和脉冲重复频率（PRF）均可以被测量。
功能： 短脉冲串中的频率（Hz）
PRF（Hz）
范围：输入A，B，C： 参看频率技术指标。
短脉冲串的zui小持续时间（通道A 和B）：zui低为40ns（高于160MHz 时为80ns）
短脉冲串的zui少脉冲数：
输入 A 或B： 3（高于160MHz 时为6）
输入C： 3×预定标因子
PRF 范围： 0.5Hz 到1MHz
起动延迟： 10ns ~ 2s，10ns 分辨率
辅助参数： PRF
周期A，B，C
模式： 单次模式，取平均模式
范围：
输入 A，B： 3.3ns ~ 1000s（单次，取平均）
输入C（选件）： 10ns ~ 330,125,70 或者50ps
分辨率： 100ps（单次）；12 位/秒（取平均）
辅助参数： Vmax，Vmin ,Vp-p
比值A/B，B/A，C/A，C/B
范围： （10?9 ）到1011
输入频率：
输入 A，B： 0.1Hz 到200MHz
输入C（选件）： 到3，8，14 或者20GHz
辅助参数： 频率1 和频率2
时间间隔A-B，B-A，A-A，B-B
范围：
正常计算： 0ns ~ 106 s
灵巧计算： ?106 ~ 106 s
分辨率： 100ps（单次）
zui小脉冲宽度： 1.6ns
频率范围： 直到160MHz
灵巧计算： 用来确定符号的灵巧时间间隔测量（A 在B 之前或者A 在B 之后）
