近年来，我国机床行业发展速度迅猛，机床附件需求速增，国内市场发展空间较大。尤其是近几年，随着我国汽车工业的快速发展，进一步推动了机床工业及机床附件需求量的增长。能量和数据是如何安全地传送到工业机器人手臂的？再或是，集装箱港口码头的STS起重机是如何全天候可靠运行的？【庆云汇鼎机床附件制造厂为机床行业做贡献】，高速跟踪拍摄是如何在几百米内运行而不受干扰和振动影响的？所有这些难题的答案都是拖链系统。对于机械产品来说，拖链绝不是设备上无足轻重的装饰品，而是举足轻重的功能部件，为机械提供移动供电，关系着机械持久稳定性。拖链从初结构简单的单一拖链，再发展到钢铝、塑料等多种材质，以及全封闭、带滚轮等特殊应用

从工作原理到选用原则，带你全面认识钢制拖链和塑料拖链

拖链，又名电线电缆保护拖链(Cable carrier)，是一种束缚电缆或电线或空压管及油压管以便利其转动及运动的装置。拖链分为钢制拖链，塑料拖链。钢制拖链由钢铝组合而成可以定做，塑料拖链又称工程塑料拖链，坦克链。拖链依据运用环境和运用要求的不同分为桥式拖链、全封闭拖链、半封闭拖链三种。拖链应用于往复运动的场合，可以对内置的电缆、油管、气管、水管等起到牵引和保护的效果。拖链已被广泛地应用于数控机床、电子设备、玻璃机械、注塑机机械手、搬运机械、塑料机械、起重设备、木工机械、汽车职业、产业车辆、金属加工机、机床、铸造机械、港口设备等职业。【庆云汇鼎机床附件制造厂钢制拖链、塑料拖链型号齐全】 也是现代工业自动化的“脐带”。自庆云汇鼎公司生产出条塑料拖链起，就把“高速、高精、率”当做企业品质管理的标准。

钢制拖链是一种在机床机械的应用上非常常见的工业部件，由于钢制拖链具备使用灵活、强度高不易变形以及安装拆卸等特点，与矩形金属软管，防护套，波纹管、包塑金属软管都属于线缆防护产品。近年来广泛地应用于机床机械的电缆、油管、气管、水管、风管上，能够起到牵引和保护作用。钢制拖链一开始是起源于德国，后来国内也引进并且对其进行一定的创新。现如今，我们呢经常能够在机床上看见拖链的应用，其良好的特性不仅保护了机床电缆也让机床整体看上去更加美观。

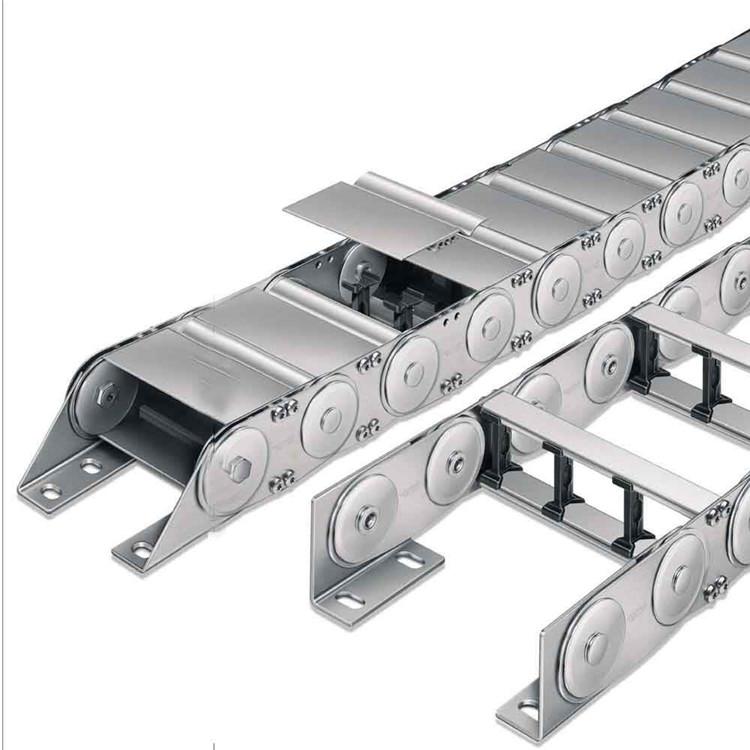

钢制拖链的工作原理

钢制拖链之所以能够对线缆起到保护作用，是由于其主体是由链扳支撑扳轴销等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形。一般钢制拖链的材质主要有铝合金、碳钢和不锈钢。与塑料拖链有所不同，钢制拖链更适用于工作环境恶劣的场景，钢制拖链在对于承载电缆、油管等方面比塑料拖链更号，耐磨性方面，金属材质的拖链也相对塑料拖链好。塑料拖链则具备结构简单、安装和拆卸方便的优点。

从工作原理到选用原则，带你全面认识钢制拖链和塑料拖链

钢制拖链的结构特点

一般我们将钢制拖链按照使用环境和适应需求的不同，我们将其分为桥式钢制拖链，全封闭钢制拖链，半封闭钢制拖链三种结构不同的拖链。

1.钢制拖链与坦克带相似，是通过利用很多单元链组合成的，结构灵活，每个小节都能够运行自如。

2.一般情况下，同一系列的拖链内高、外高、节距相同，拖链内高以及弯曲半径R支持自由选择。

3.每个单元链节的结构包括左右链板和上下盖板，钢制拖链支持每节都能打开、安装拆卸方便、无需穿线，打开盖板后即可将电缆、油管、气管、水管、风管等置于拖链内。

【庆云汇鼎机床附件制造厂钢制拖链型号齐全】

【庆云汇鼎机床附件制造厂塑料拖链型号规格】

钢制拖链的选用原则

1.确定hg（链板高度）和拖链型号需要根据Dma（支撑板最大孔径）；

2.支撑板内腔孔径D1与电线、电缆、液、气软管的外径d的关系可以表达为：D1=d 约等于0.1d（取整数）；

3.根据实际使用需求选择支撑板型式，一般情况下：

1）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时，可选用分开式类型支撑板

2）如果拖链需承载较大管、缆负荷时，应选用高强度支撑板型-整块式

3）安装管缆的规格品种较多时，则选用框架式支撑板

4）当机床的使用场合受限或者受环境因素影响，则采用钢带防护支撑板式

4.拖链宽度B能够通过安装管缆的数量来决定支撑板宽度b1，从而得出。

从工作原理到选用原则，带你全面认识钢制拖链和塑料拖链

塑料拖链和钢制拖链的区别

  一、相似点: 塑料拖链和钢制拖链都是对机械设备上的电缆、油管、气管起牵引和保护作用，由于他们的保护，很大的增加了内在被保护东西的安全和使用年限，并提高了工作的效率;另外使得电缆等合理的分类，不会很散的摆放，使得不会看着那么的杂乱无章，增加了机械设备本身的美感。

  二、不同点： 1.材质不同，塑料拖链材质大部分为增强尼龙，钢制拖链材质主要有铝合金、碳钢和不锈钢。材质的不同也决定了钢制拖链在承载电缆、油管等方面较塑料的负荷更大，更能适合在更为恶劣的环境下使用，而且在耐磨性方面金属材质更有一些优势。 2.结构的不同，虽然两者都是单元链构成，链接的地方可以活动自如，但是塑料拖链结构更灵活，拆卸更方便，在使用方便上面塑料的genghao

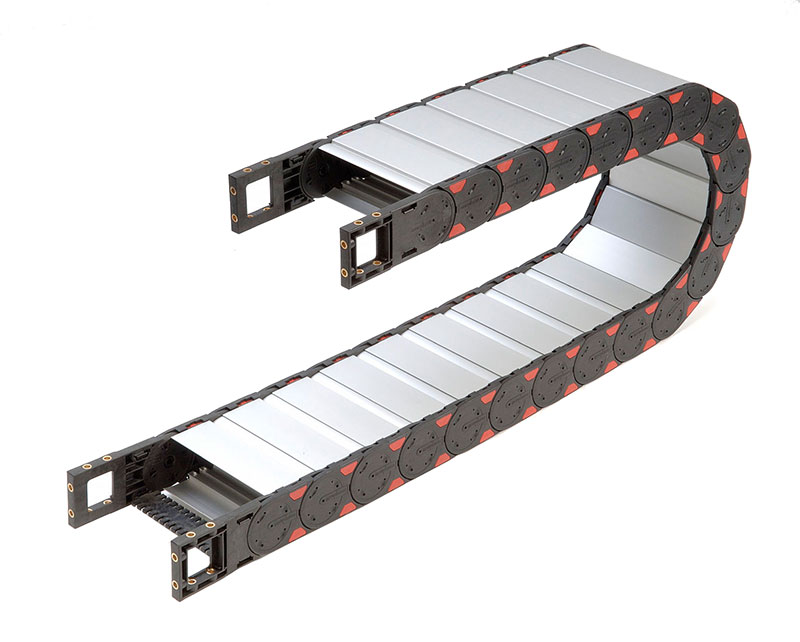

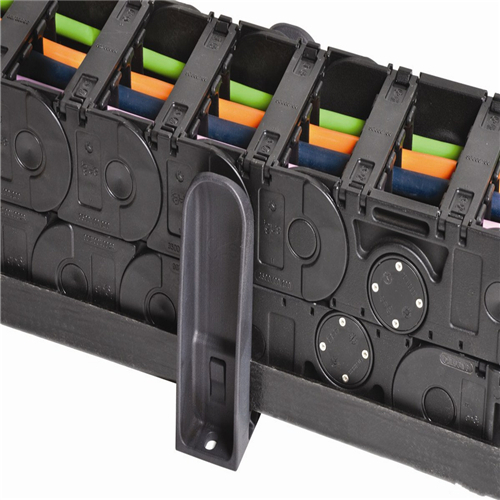

坦克链的结构

(1)拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。

(2)相同系列的拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。

(3)单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链

(4)另可提供分隔片，将链内空间按需要分隔开。

从工作原理到选用原则，带你全面认识钢制拖链和塑料拖链

【庆云汇鼎机床附件制造厂塑料拖链型号规格】坦克链的特点和特性

(1)材料：增强尼龙，具有较高的压力和抗拉负荷，良好的韧性、高弹性和耐磨性，阻燃，高低温时性能稳定，可以使用在室外。

(2)抗耐性：耐油、耐盐，并有一定的耐酸、耐碱能力。

(3)运行速度和加速度(具体速度、加速度视运行情况而定)。

(4)运行寿命长。编辑本段工程拖链介绍工程拖链　拖链：外形美观，重量轻，长度可任意自行调整。

从工作原理到选用原则，带你全面认识钢制拖链和塑料拖链

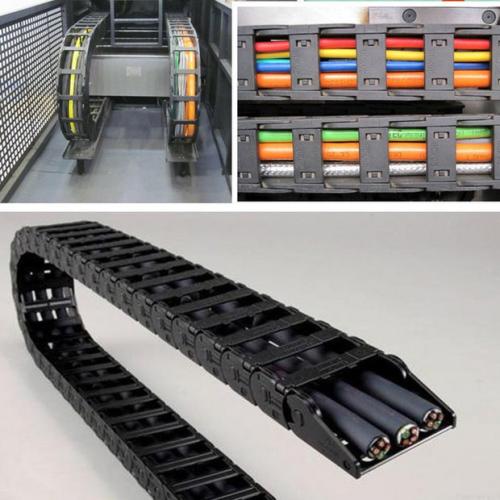

坦克链的用途

(1)适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。

(2)拖链的每一节都能打开，便于安装和维修。运动时噪音低、耐磨，可高速运动。

(3)拖链已被广泛应用于数控机床、电子设备、消防机械设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库等。
