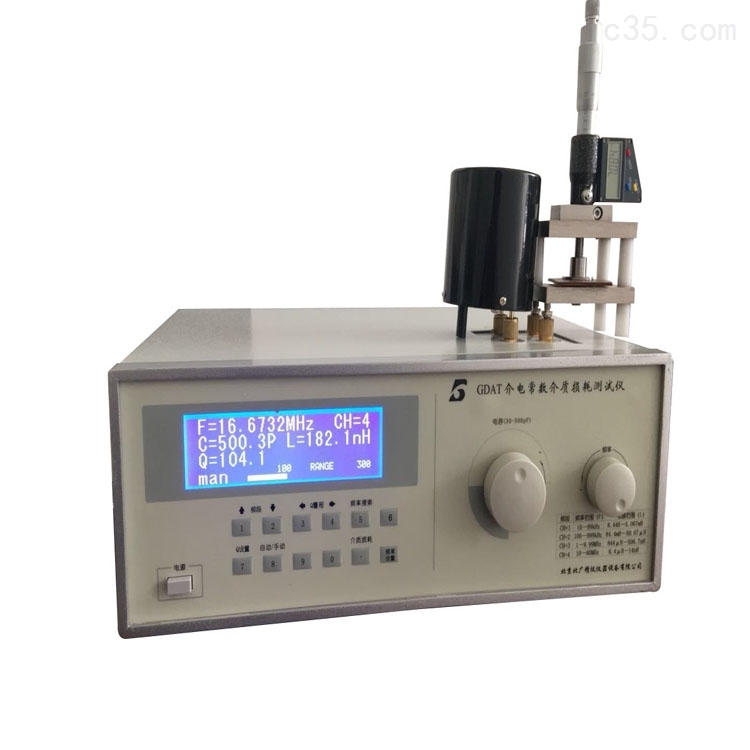

一.介电常数介质耗损测定仪-高频主要特点：

空洞共振腔适用于CCL/印刷线路板，薄膜等非破坏性低介电损耗材料量测。 印电路板主要由玻纤与环氧树脂组成的, 玻纤介电常数为5~6, 树脂大约是3, 由于树脂含量, 硬化程度, 溶剂残留等因素会造成介电特性的偏差, 传统测量方法样品制作不易, 尤其是薄膜样品( 小于 10 mil) 量测值偏低,。

二.介电常数介质耗损测定仪-高频主要技术特性：

介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数(ε)，可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据；仪器的基本原理是采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。它以单片计算机作为仪器的控制，测量核心采用了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q值量程自动转换，数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至zui低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。

三.仪器特点：

☆接线简单（正接法两根线，反接可使用一根线），所有电缆线均有接地屏蔽，所以都能拖地使用，测量电压缓升、缓降，全自动测量，结果直读，无须换算。

☆多种测量方式 可选择正/反接线、内/外标准电容器和内/外试验电压进行测量。正接线可测量高压介损。

☆ 抗震性能 仪器可承受长途运输中强烈震动颠簸而不会损坏。

☆ 抗*力强 采用自动跟踪干扰抵偿电路，将矢量运算法与移相法结合，有效地消除强电场干扰对测量的影响，适用于500kV及其以下电站的现场试验。

☆CVT测量 *自激法测量CVT功能，不需外加任何设备，可完成不可拆头CVT的测量。一次接线（三根电缆，不用倒线），一个测量过程（大约1分钟），两个zui终测量结果（C1和C2的介损及电容值）。测量过程中文显示，能实时监测自激电流值和试验电压（高压）值。能消除引线对测试的影响，测量结果准确可靠。

☆ 安全措施

（1）高压保护：试品短路、击穿或高压电流波动，能迅速切断高压输出。

（2）CVT保护：设定自激电压的过流点，一旦超出设置的电流值，仪器自动退出测量，不会损坏设备。

（3）接地检测：仪器有接地检测功能，未接地时不能升压测量。

（4）防误操作：具备防误操作设计，能判别常见接线错误，安全报警。

（5）防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。

☆ VFD显示 采用新颖的大屏幕VFD点阵显示器，在严冬和盛夏都能清晰显示。全中文操作菜单，操作提示各种警告信息，直观明了，不需查阅说明书即可操作。

☆打印 仪器附有微型打印机，以中文方式打印输出测量结果及状态。

☆RS232 仪器具有RS232接口，与计算机连接便于数据的统计和处理及保存。

☆可选购与计算机通信应用程序。

四.主要配置：

a.测试主机一台；

b.电感9只；

c.夹具一 套

附表 电感组典型测试数据
