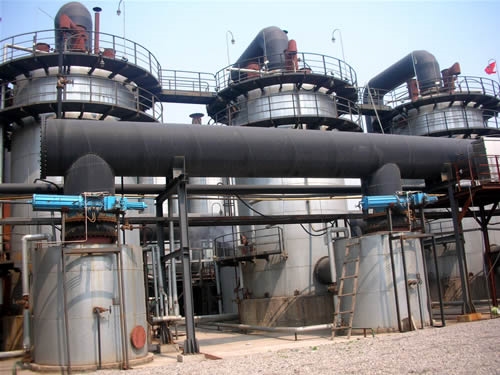

电捕焦油器结构原理

慧阳环保公司设计生产的用于化肥厂、焦化厂、冶金厂、建材厂、碳素厂、陶瓷厂气体净化的电捕焦油器主要回收煤气，焦炉气中的焦油，同时去除其中的粉尘，水雾等杂质，达到物料回收和气体净化双重效果，对工艺流程中后工段设备的正常稳定运行也起着作用。

电捕焦油器大致可分为同心圆式电捕焦油器、蜂窝式电捕焦油器、管式电捕焦油器三大类。其原理为：当含焦油雾滴等杂质的煤气通过该电场时，吸附了负离子及电子的杂质在电场库伦力的作用下，移动到沉淀极后释放出所带电荷，并吸附于沉淀极上，从而达到净化气体的目的，通常称为荷电现象。当吸附于沉淀极上的杂质量增加到大于其附着力时，会自动向下流趟，从电捕焦油器底部排出，净气体则从电捕焦油器上部离开并进入下道工序。

慧阳环保设计的电捕焦油器净化效率高、回收物易处理、可以长时间安全可靠运转、易操作且维护费用低，是焙烧炉、沥青熔化库净化沥青烟尘用设备。其作用是将经过洗涤、冷确后的煤气除去焦油、粉尘后送至下道工序。

电捕焦油除尘器的结构分析：
主要由电捕焦油器主体和供给高压直流电的整流设备组成。电捕焦油器均由筒体、沉淀及、电晕及和电气绝缘箱四大部分组成。筒体是圆筒形的(内径根据煤气流量决定)，并带有封头，筒体上部设有出气管，下部设有进气管，并设有两个人孔和一个防爆阀。沉淀及管束是由管束组成，并与筒体上、下部相通。电晕电及装置通过吊杆悬吊在顶部的绝缘箱内，它由上部吊杆及拉杆、上下框架、电晕电及导线、重锤组成。电器绝缘箱设在筒体顶部，它是悬吊电晕电及装置的圆形箱体。内部设有悬吊支架、高压瓷瓶、加热夹套组成。
