浅谈无线温度监测系统在冶炼厂供配电的应用
|
摘要：高压供配电系统运行稳定性与电气元器件连接点温度密切相关，通过与传统测温方法对比，实时在线无线温度监测解决 了密封高压开关柜内部各连接点温度无法检测的难题，满足了供电系统安全稳定运行的要求，降低了劳动强度，提高了人身安全 性。利用射频技术传递温度信息，避免了堆积灰尘后易使绝缘性降低导致爬电事故的发生，安全可靠。 关键词：实时在线；无线；温度；监测 随着高炉强冶炼的不断推进，对高压 供配电系统的运行稳定性有了更高要求。 而且，钢铁行业的激烈竞争，为实现更好、 更高的经济效益，减员增效势在必行。冶 金行业的高压供配电网络中众多高压电气 本身和设备之间的连接点是电力输送薄 弱环节。随着负荷的增大及长时间运行的 振动与灰尘污染，导致连接点发热并形成 恶性循环：温升、膨胀、收缩、氧化，电阻 增大，再度升温直至酿成事故。 故障从发热到发生事故需要经过一段 时间，完全能做到及早发现异常进行预防， 减少或杜绝电力事故的发生。目内对 电气设备高压连接点的温升测量普遍使用 的方法为示温蜡片或定期用红外线测温仪 逐点测温。示温蜡片显然落后，而用红外 测温仪逐点测温的方法有很多弊端，易导 致与高压带电体近距离接触威胁人身安全，测量误差较大，且需大量人力物力，并且 这种方法也只能定期巡测，周期较长，因 漏检而发生故障的机率非常大。目更新 换代后的手车开关柜内部的断路器、刀闸 和动静触头等设备的位置隐蔽，红外线测 温仪已无法进行人工巡査测温。因此实时监测高压连接点温度变化是非常必要的。

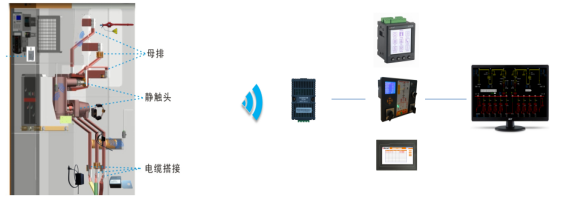

1 实时在线温度监测预警系统概述 红外线实时在线无线温度监测预警系 统不但可以节省大量的人力、物力，与示 温蜡片、红外测温相比，系统还具有测温 精度高，响应速度快，体积小，易安装, 组网灵活、实时在线，抗干扰性强等点， 是传统测温方式的一次革命。 1.1实时在线无线温度监测预警系统的组成及功能 1.1.1无线温度传感器 在各测温点放置一个无线温度测量 和发送装置，即无线温度传感器。无线温 度传感器由控制单元，无线数据传输和温 度测量三部分组成。测量温度后，将温度 数据通过无线方式传递给测温通讯终端。 每个无线温度传感器具有特别的ID编号, 现场安装使用时每个传感器的安装地点与 ID编号一一对应一起存入温度监测工作站 计算机数据库中。 1.1.2测温通信终端 负责接收各无线温度传感器测量和发 送出的温度数据，并通过总线连接，响应 管理软件命令把测温数据上传到管理计算 机。一个测温通讯终端能够接收到多个传 感器发出的温度测量数据，为了保证终端 的响应速度，规定一个终端多接收管理 100个探头。每个终端所管理的探头的ID号， 在工程实施时，通过配置软件下载到 终端中。 1.1.3温度监测工作站 配电室内设立一个温度监测工作站， 主要是一台PC计算机，该计算机经RS485 通信接口转换器与各测温通讯终端连接。 温度监测计算机从测温通讯终端采集 各监测点的运行温度数据，在数据库中作 长期保存，实时显示监测点的温度变化曲 线，并进行分析，一旦发现温度过热、或 急剧升温到设置报警温度立即报警。 1.2实时在线无线温度监测预警系统的安装 1.2.1系统配置 结合现场中置式或固定式高压开关柜 各连接点要求，以KYN27B—12Z中置式开 关柜为例，每面开关柜内需安装9个点，即 手车式断路器上口三相、断路器下口三相 与电缆进线(或出线)电缆终端头连接处 三相，根据安装测温点的总数量，相应配备 测温通讯终端。(100个测温点配备1个测 温终端) 1.2.2支持光纤远传功能 系统调试运行正常后，利用光纤远传技 术，可将工作站内系统测点温度信号输送到 其它配电室，实现远程实时在线温度监测. 1.3实时在线无线温度监测预警系统的 点 系统端采用无线温度传感器，无 线温度传感器可快捷方便地安装在高压带 电体被测接点上，准确地跟踪发热接点的 温度变化； ⑵利用射频技术传递温度信息，实现 了采集器和被采集点等电位，安全可靠。 (3)机柜终端可准确地报告运行中所有 被测高压设备易发热部件温升，为设备安 全运行提供可靠的数据依据； ⑷系统数据通过监控中心人机界面将 地理分布图，接点温度运行参数，预告警 信息、历史参数等通过图形、表格、曲线、 棒图等形式直观显示，及时发现隐患，消 除隐患，大限度的减少事故。 (5)与传统示温蜡片、红外测温相比， 系统具有测温精度高，响应速度快，体积小， 易安装，组网灵活、实时在线，抗干扰性 强等点，相比之下光纤测温技术则光纤 易折、易断、不耐高温，积累灰尘后易使 绝缘性降低导致爬电事故，并且柜内布线 难度大，工程施工不灵活等。
2 实时在线无线温度监测预警系统的应用效果 (1)系统正常投运后,高压配电室巡检 人员不再使用红外线测温仪人工测温，降低了劳动强度，提高了人身安全性，产生了显著的经济和社会效益。 (2)开关柜内实际温度的实时在线检测，为故障定位获得手运行数据，便于及时发现隐患，减少或杜绝了发热引起的电力事故的发生。 (3)为高压开关柜的检修紧固提供可靠数据，保障了电力供应的稳定性. (4)实时在线无线温度监测预警系统 的应用解决了中置式、固定式密封高压开关柜内部各连接点温度无法检测难题，满足了供电系统安全稳定运行的要求，达到了预期目标。
3 安科瑞无线测温系统介绍 安科瑞无线测温监控系统是根据当无线测温系统的要求，在广泛征求用户和专家意见的基础上,充分吸收当内外厂家的成功案例，并结合安科瑞多年来的丰富经验，采用面向对象的分层分布式设计思想，结合自动化技术、计算机技术、网络技术、通信技术而设计的一款专业的无线测温软件。 3.1 Acrel-2000T无线测温系统结构 Acrel-2000T无线测温监控系统通过RS485总线或以太网与间隔层的设备直接进行通信（如图1），系统设计遵循标准Modbus-RTU, Modbus TCP等传输规约，安全性、可靠性和开放性都得到了很大地提高。 Acrel-2000T无线测温监控系统具有遥信、遥测、遥控、遥调、遥设、事件报警、曲线、棒图、报表和用户管理功能。可以监控无线测温系统的设备运行状况，实现快速报警响应，预防严重故障发生。 Acrel-2000T无线测温监控系统主要特点是开放式系统结构，硬件兼容性强，软件移植性好，应用功能丰富。该系统具有强大的处理能力，快速的事件响应，友好的人机界面，方便的扩充手段。其软件系统的设计依据软件工程的设计规范,模块划分合理，接口简捷明了，主要包括主控模块、人机界面、图形组态、数据库管理系统、通信管理等几大模块。

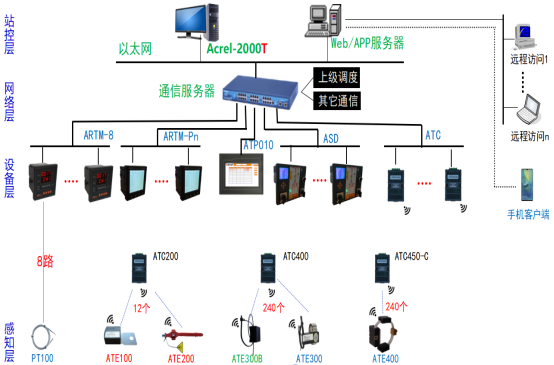

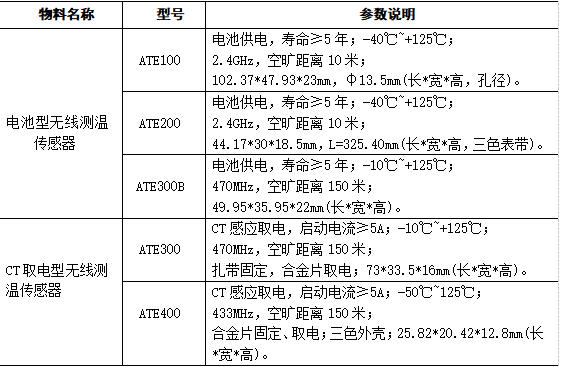

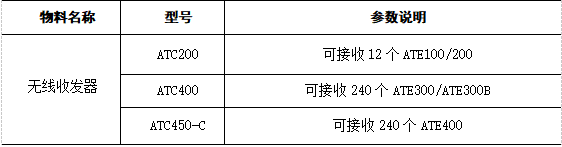

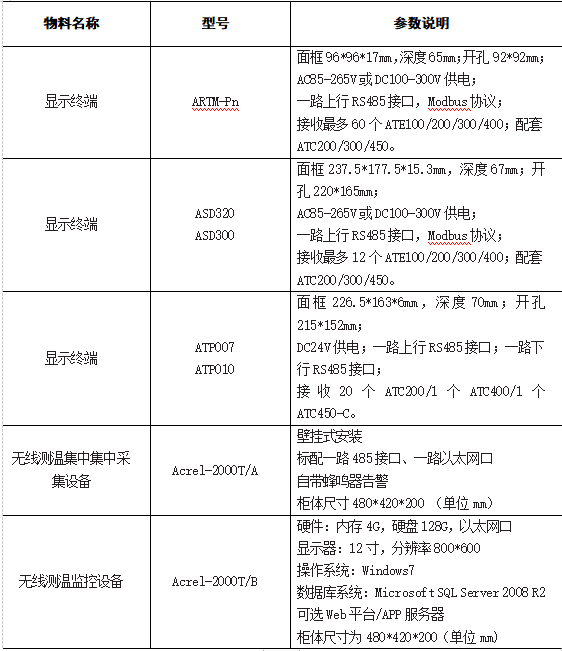

图1 Acrel-2000T无线测温系统结构图 3.2 Acrel-2000T无线测温系统功能 ■实时监测 Acrel-2000T无线测温监控软件人机界面友好，能够以配电一次图的形式直观显示各测温节点的温度数据及有关故障、告警等信息 ■温度查询 |
