304镀铬不锈钢拖链 助卷器钢制拖链
|
304镀铬不锈钢拖链 助卷器钢制拖链

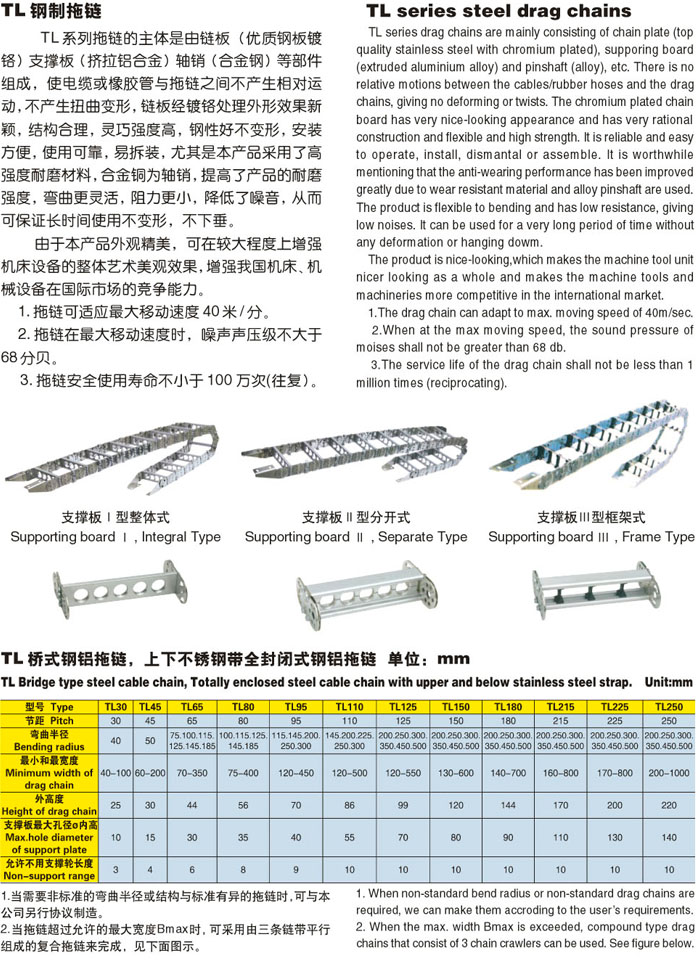

TL桥式钢制拖链一般应用在机床机械等的电缆、油管、气管、水管、风管上起牵引和保护作用。钢制拖链根据使用环境和使用要求的不同分为桥式钢制拖链、全封闭钢制拖链、半封闭钢制拖链三种。 TL的主体是由链扳(优质钢板镀铬)支撑扳(挤拉铝合金)轴销(合金钢)等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形，链扳经镀铬处理外形效果新颖结构合理，灵巧强度高,钢性好不变形，安装方便，使用可靠,易拆装，尤其是采用高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形,不下垂。 1.拖链可适应zui大移动速度40米/分。 2.拖链在zui大移动速度时，噪声声压级不大于68分贝。 3.拖链安全使用寿命不小于100万次(往复)。 钢制拖链按结构可分为TL型钢制拖链和TLG型钢制拖链. 钢制拖链按支撑板形式分为整体式（打孔式）、上下分开式、框架式（隔离片式）。 钢制拖链按节距分类有45、65、95、125、180、225、250型。拖链宽度可按用户要求定做，弯曲半径从50-800之间。304镀铬不锈钢拖链 助卷器钢制拖链 TL钢铝拖链有三种支撑板的形式。 TL钢制拖链使用中必须注意几点： 1.TLG和TL型钢制拖链其使用行程zui大为40米，适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。弯曲半径要根据电缆的zui大直径选择并应达到电缆直径的10倍，行程小的可相应选择较小的半径. 2.钢铝拖链拖链的支撑板宽度为150mm至800mm, 孔与孔之间的间隔量为10mm.链板的高度也就是支撑板的高度，是由电缆zui大直径决定的. 3.机床做zui大限度运转时，如钢制拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性原因，应考虑选择加大一号规格的拖链。 TL304不锈钢拖链选用原则 304镀铬不锈钢拖链 助卷器钢制拖链 1、根据支撑板zui大孔径Dma来确定链板高度hg和拖链型号。 2、支撑板内腔孔径D1=d 约等于0.1d（取整数）。其中d=电线、电缆、液、气软管的外径。 3、根据拖链功能要求来确定支撑板型式的拖链的弯曲半径： 1）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时，可选用分开式类型支撑板； 2）当拖链需承载较大管、缆负荷时，应选用高强度支撑板型-整块式； 3）安装管缆的规格品种较多时，可选用框架式支撑板。 4、机床拖链使用场合受限制条件、或受环境影响，需采用钢带防护支撑板时。 5、根据安装管缆的数量来决定支撑板宽度b1,从而得知拖链宽度B。
|
304镀铬不锈钢拖链 助卷器钢制拖链
