高聚物多孔弹性材料弹性的测定

如果在选择的时间内能满足上述要求，则允许在加工后16h或8h进行试验，试验前，试样应在 GB/T 2491 所给定的下列环境之一至少调节16 h，使之不弯曲、不变形。（23±2）℃，相对湿度为（50±5）%;（27±2）℃，相对湿度为（65±5）%;此时期属于产品制造后的后阶段期。

步骤预屈挠调节所定义的开孔材料在试验前应进行预屈挠调节，屈挠试样在0.4mm/s的速度下应压缩至原N厚度的 75%至 80%两次，然后让试样调节10 min土5 min。

对于很软的材料来说，试片的最小厚度30mm可能是不够的，如果测得的高度值失良，则应使用更厚的试片，密度太低的材料由于试样本身反师盘可能产生问题，当使用多个叠放的试片时会产生叠波同的气障降，这个间题可以通过使用试片的最可能大的而积来克服。

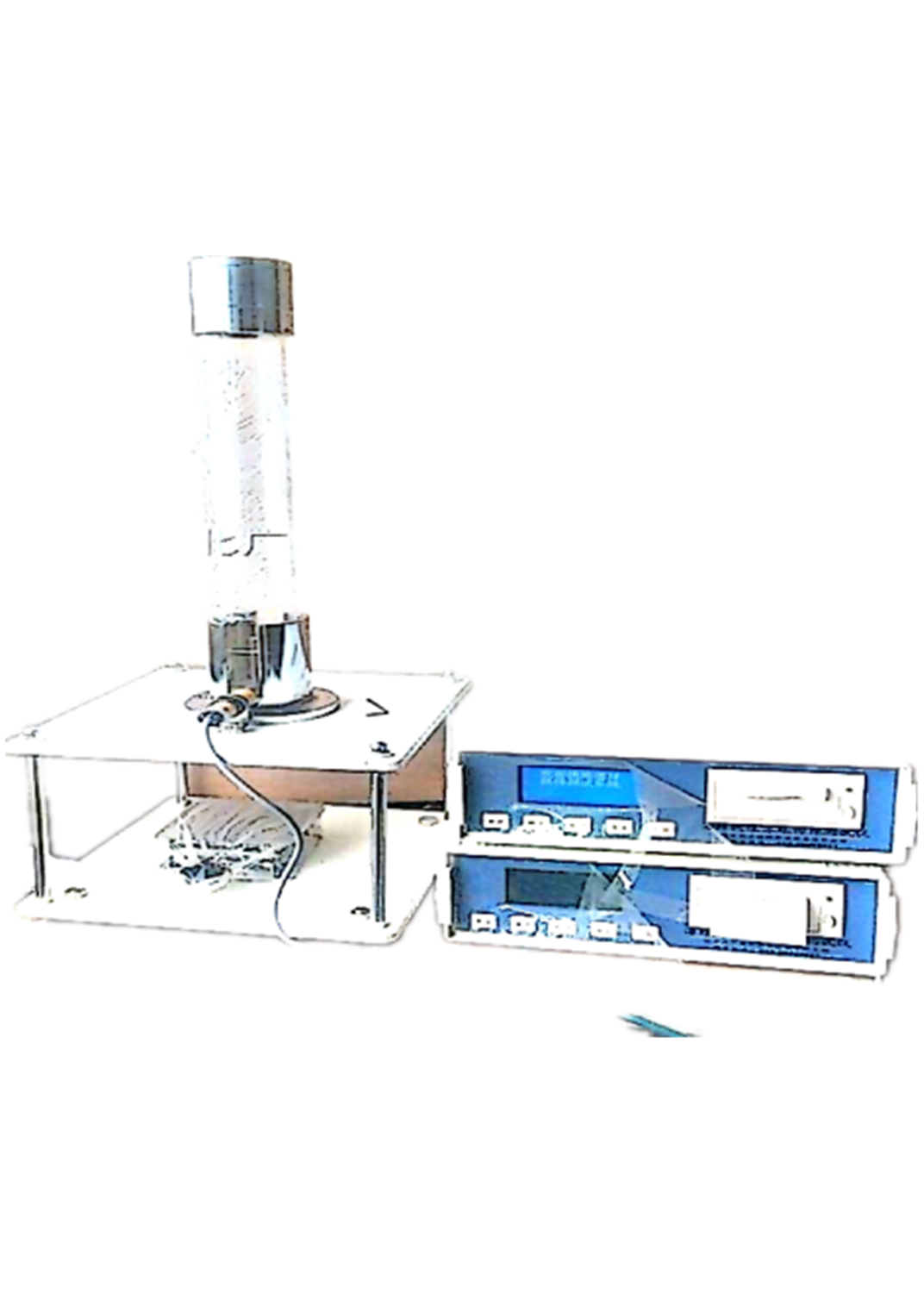

原理钢球从一规定高度处落到试片上并测其回弹高度。球的回弹试验仪应包括一个内径为40 mm±10 mm 的垂直透明试管，试管内重量为16g士0.5g、直径为16mm士0.5 mm的钢球是通过磁铁或其他装置释放的，钢球落下时应无旋转且能有效地对准中心，钢球的落高应是500mm±0.5mm。为了地记录钢球回弹的顶点位置，钢球顶点应在试验板表面上方516 mm处，这样同弹"零点"应是测试表面上方的球直径。

试样应有一个平坦的、平行的上下表面。

结果表示对于每一试样，取三个回弹值的中值，如果任一值与中值之差超过中值的 20%（1/5），则追加两8蒂球试验，取五个回弹值的中值，使用三个试样测得的三个中值，再取其综合的中值作为材料的回弹要性值。

孔型多孔弹性材料 open-ell lexible ellr material闭孔体积不超过 25%的多孔弹性材料。

除了试样的厚度决不能小于50 mm或试样面积不能小于100mm×100mm以外，样品应包括整个产品或它的适当部分。厚度小于50 mm 的试样应在不用胶合剂的情况下叠放起来，叠放的厚度最小为 50 mm，对于模制产品，应除掉其上表皮，去皮厚度不得小于 10 mm。

精密度目前，该试验还没有合适的精密度规定。

试样数目每个样品应测试3个试样，这三个试样可以通过使用单个样品获得或从所给样品的不同位置获得.

注。此预屈捻调节不适用于3.2 所定义的闭孔材料。

试验方法把试样置于试管底部的中心（见图1），调节试管高度使回弹零点在试片表面上方16 mm处。

将钢球置于释放装置上，然后释放钢球并记录回弹高度，如果钢球在落下或回弹时撞在主管上，则所测得的值是无效的，这个情况通常是由于试管不垂直试样表面或试管不规则造成的，为了视差减到最小，观察者的水平视线应同试管上的期度在同一直线上，从试管上可以读取国弹百分数，了确定正确的水平视线，落球预试验是必要的。

试管背面的刻度直径用百分率标度，方法如下，在试管上，每隔5%（25 mm）划一个圆周，每隔 1%划一个120C的圆弧。圆周是仪器一部分，因为它们可用来减少视差.

对三个试样的每个试样，在1分钟内至少要连续获得三个回弹弹性值。

闭孔型多孔弹性材料 closedcelllxbe cellar mneral闭孔体积大于 25%的多孔弹性材料。

试验报告应包括下列内容; 本标准的编号;试验材料的说明，包括是否为第3章中定义的开孔或闭孔材料; 试样调节和试验的温度、湿度; 三个试样中值的中值作为回弹弹性值， 每个试样的三次试验的单个值; 材料的批量或生产日期; 试验日期。

试验条件除非可以证明在制造后16h或 48h以后与72h后所得的平均回弹值相比，其变化不会大于±10%，否则材料应在制造后 72 b 以后进行试验。
