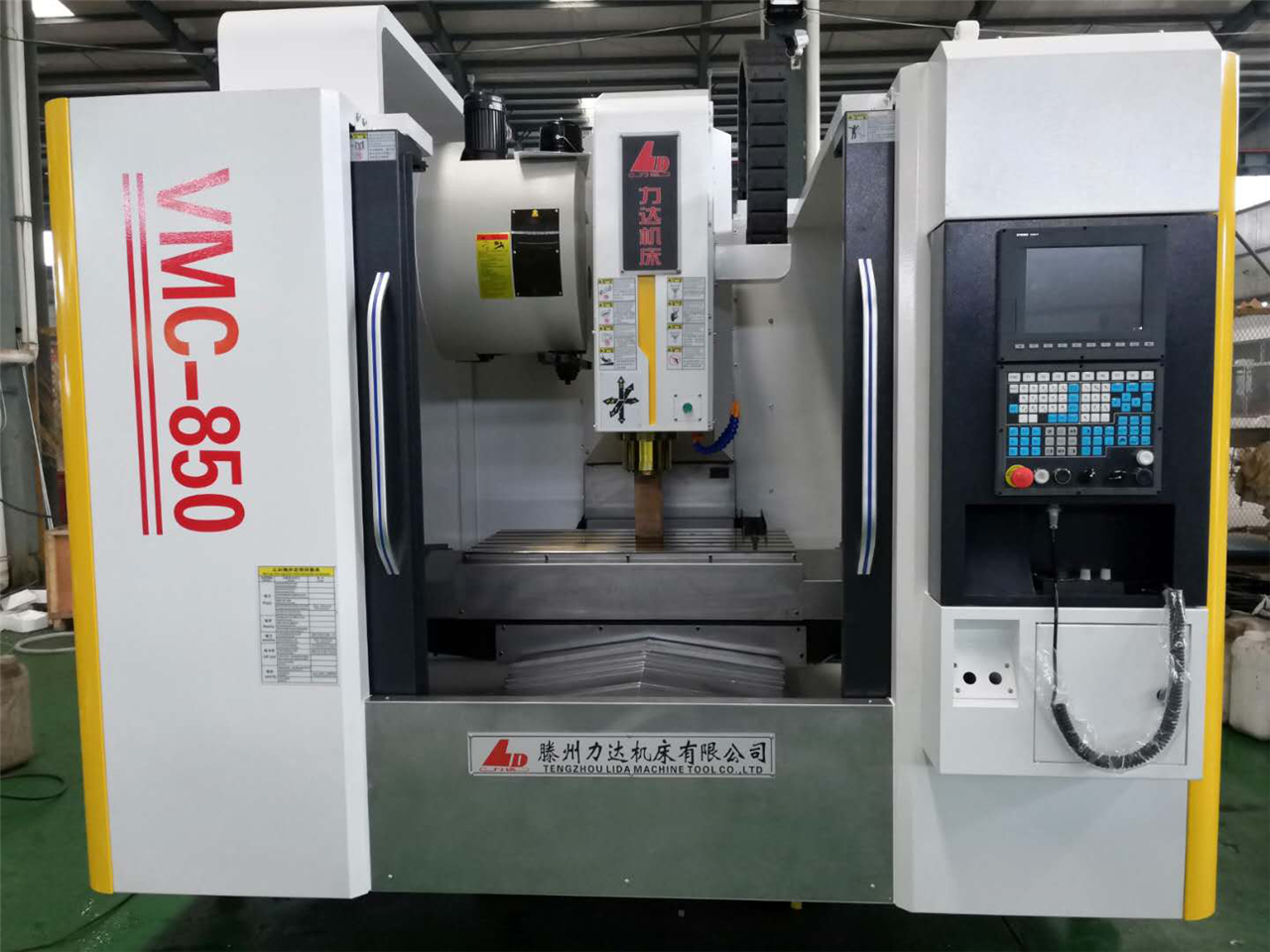

855加工中心

VMC855加工中心

一、产品简介与用途

该铣床进给轴为X、Y、Z三坐标控制，主轴为（伺服）动力驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，完成钻、铣、镗、扩、铰、（攻丝）等多种工序加工，适合于多品种、中小批量零件的生产，对复杂、高精度零件的加工更能显示其优越性。

二、主要结构特点

1、底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过时效处理，确保机床长期使用的精度稳定性，为机床性能的可靠性提供了保障。

2、X、Y、Z向导轨均为矩形导轨，导轨面无进给运动的摩擦阻力，无低速爬行现象，提高机床精度寿命；

3、X、Y、Z三个方向进给采用的高精度高强度滚珠丝杠，进给速度高，机床的定位精度高；

4、X、Y、Z三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；

5、机床外防护采用全封闭结构设计，安全可靠；可选用半防护结构。

6、机床操作系统采用人体工程学原理设计，操作方便；

7、采用先进的集中手动润滑装置，工作稳定可靠；

8、机床配套国内外数控系统，可选配进口著名CNC控制系统，功能齐全、操作简便，精度稳定、可靠；

三、855加工中心主要技术参数

1）采用C3级加工中心级丝杠

2）精密丝杠轴承

3）进口精密丝杠锁紧螺帽

4）8000转BT40主轴

5）喷塑全防护外罩

6）国产润滑系统,,照明系统,冷却系统

7）三相不锈钢防护

8）全树脂砂铸件，经多次人工时效处理

NO.序号

项 目

参数

1

工作台面积 长(mm)×宽(mm)

1000×550

2

T型槽 数量-宽(mm)–间距(mm)

5-18-90

3

工作台大承载(kg)

500

4

X轴行程(mm)

900

5

Y轴行程(mm)

550

6

Z轴行程(mm)

520

7

主轴端面至工作台面(mm)

150-650

8

主轴中心至立柱导轨面(mm)

550

9

主轴锥孔

BT40/150

10

主轴驱动

Direct/直接驱动

11

主轴高转速(Rpm)

8000

12

主电机功率（kW）

7.5

13

进给电机

X轴扭矩（N.M）

12

Y轴扭矩（N.M）

12

Z轴扭矩（N.M）

22

14

快速移动速度 (m/min. ）

X24/Y24/Z20

15

切削进给速度（mm/min）

1-6000

16

丝杠参数（直径mm/螺距mm）

40/12

17

精度

定位精度(mm)

±0.01

重复定位精度(mm)

±0.008

18

刀库

圆盘式刀库

24

19

机床重量约(kg)

整机

5700

20

外形尺寸:长(mm)×宽(mm)×高(mm)

2700*2250*2750
