[自力式减压阀]自力式减压阀安装应注意事项

自力式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。

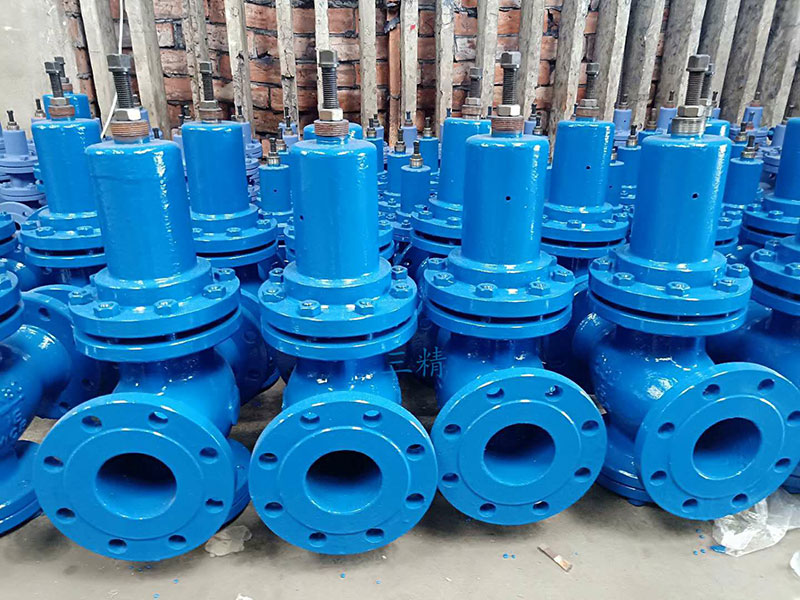

自力式减压阀

自力式减压阀安装应注意事项

1、自力式减压阀过滤器的设置

该系统中的过滤器在工艺介质干净、没杂质的情况下，可以省略。

当介质中有杂质或用带指挥器的自力式压力调节阀时应装过滤器，以防阻塞引压管路或指挥器、卡死气缸执行机构及阀芯等。

若限于管路安装空间或经费，可将过滤网装在阀前的截止阀上游处。取代过滤器。

2、自力式减压阀直管段的设置

自力式压力调节阀前、后应尽量保持一定的直管段(一般为6D(管径)左右)。阀前取压点距阀的距离应大于2D;阀后取压应大于6D。阀前、后还应装有压力表，压力表应靠近取压点，以便使设定值与取压值真实一致。

3、自力式减压阀旁路系统的设置

为保证检修及出故障时生产能继续运行，设置旁路系统。

4、自力式减压阀安装方式与介质、温度的关系

1)自力式压力调节阀安装方式原则上宜采用，气体介质正立安装(执行机构在上、阀体在下)，液体与蒸汽介质倒装。

2)气体介质温度高于70℃低于140℃时.若仍采用正立安装，应在设计文件(设备表)中注明采用高温膜片(如乙丙橡胶膜片、硅橡胶膜片等)，否则会造成普通膜片老化。

3)气体介质温度高于70℃低于140℃、液体介质温度高于140℃时，自力式压力调节阀除采用倒装外，还应在引压管路上加装隔离罐，并应在引压管路、隔离罐、膜头处注满冷媒，以防膜片受高温老化。

自力式减压阀适用于水、蒸汽、空气介质管路上，通过调节使进口压力降低至某一需要的出口压力，当进口压力与流量有变化时，靠介质本身的能量自动保持出口压力在一定范围内，但进口压力和出口压力之差必须≥0.2MPA/CM
