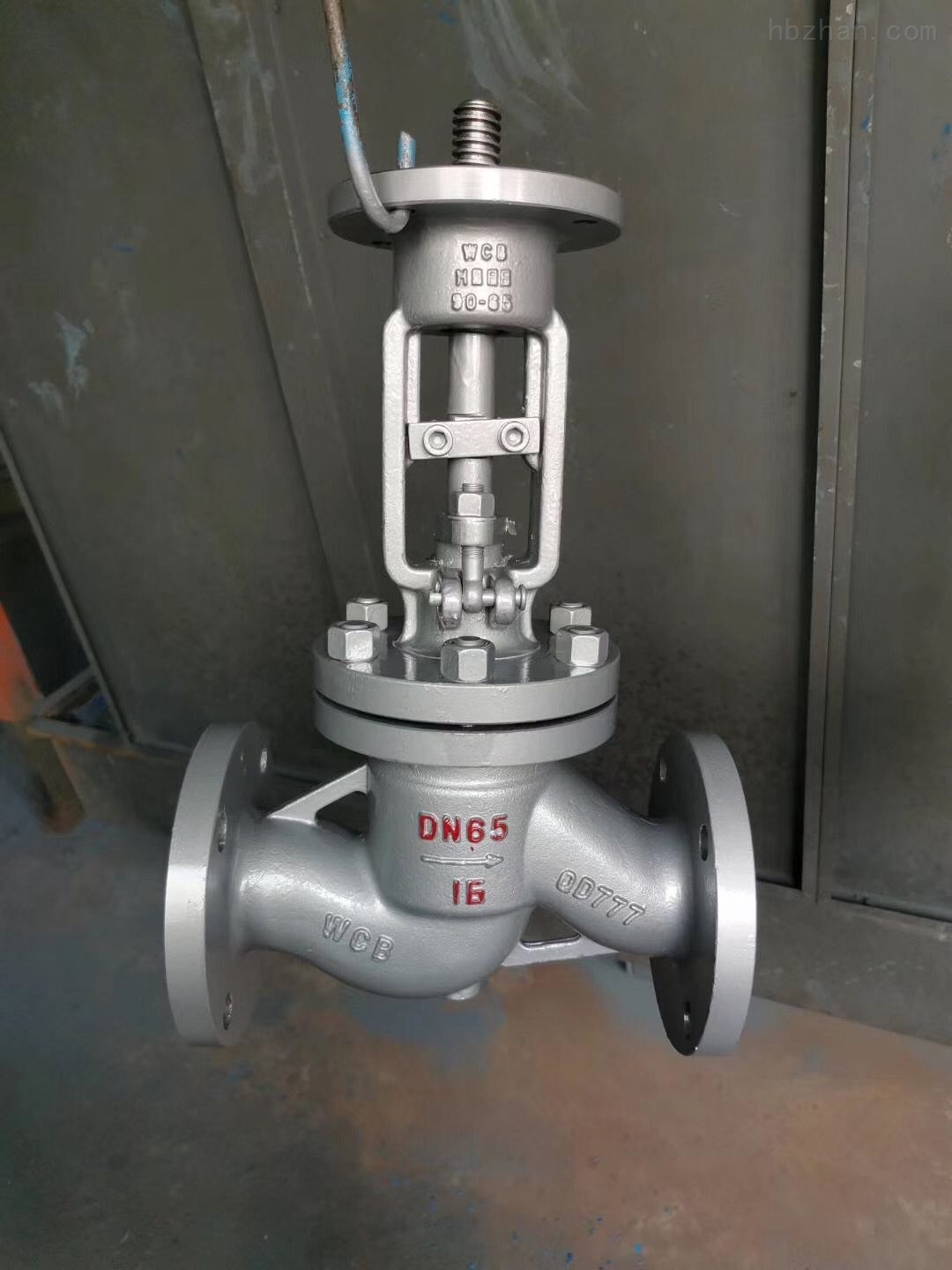

电动直通式法兰截止阀

电动直通式法兰截止阀产品说明

本实用新型涉及低压阀门，特别是水流通阻力小的手动式截止阀。直通式截止阀属于机械工程元件，涉及流体管路上的截止阀。主要解决消除或减轻阀道上回流旋涡、减小启闭力及缩小阀门尺寸降低生产成本。其结构特点是进流阀道进口段为渐缩斜锥形，收缩比为１∶(0.5～0.8),其后端口与阀口前弯道光滑连接，阀口与后端口截面积相同；出流阀道由两段顺接的斜锥管组成，前段由阀口渐缩，后段渐扩至阀出口。直通式截止阀广泛应用于石化、制药、食品、热能、石油天然气管道输送等多种领域。实用新型内容本实用新型的目的是提供一种流通阻力小的手动式截止阀。本新型的目的是这样实现的一种直通式截止阀，包括阀芯，塑料阀体，塑料阀体由一个直角三通组成，该直角三通的进口管和出口管位于同一轴线，该直角三通的竖直管内嵌设有铜套，且出口管的内端顶部有一起拱段。上述进口管和出口管上设有内螺纹。上述阀芯结构为阀杆旋接在阀芯套内，阀芯套底部固定有密封垫，阀盖与所述铜套螺旋连接，阀芯套位于阀盖内，阀盖上部与阀杆之间设置有密封圈。与现有技术相比，本实用新型具有以下特点和优点

设计特点
1、产品结构紧凑合理、密封可靠、性能优良、造型美观；
2、开启高度一般仅为阀座通道口的1/4，因此启闭时间短；
3、阀体和阀瓣上只有一个密封面，因此制造工艺好，便于维护；
4、阀门具有倒密封结构设计，确保填料函无介质泄漏，密封性能可靠，并可在线更换填料。
5、阀杆密封采用柔性石墨和编织石墨搭配使用，密封更可靠。

一种直通式截止阀，包括阀芯，塑料阀体，塑料阀体由一个直角三通组成，该直角三通的进口管和出口管位于同一轴线，该直角三通的竖直管内嵌设有铜套，且出口管的内端顶部有一起拱段。本阀体设计使出口管的上方形成向上起拱段，从而加大了该处的流通面积，减少了流体阀体的阻力。本新型具有结构简单，方便制造，流体阻力小的特点。直通式截止阀一般用作流体控制领域，通过转动设在阀杆上的手轮来驱动阀杆在阀体内垂直上下移动，以使阀杆下端的阀瓣与阀体内进液口和出液口之间的流通口分离或抵接，从而实现阀体的启闭。现有的截止阀在使用中，手轮带动阀瓣打开阀体后，流体一般都会通过阀杆与通管连接处的缝隙漏水，造成水资源的浪费，现有的截止阀密封性不够，通管中的水容易渗出，为此我们提出一种直通式截止阀。

1、当阀体为直角三通形式，其进口管和出口管位于同一轴线时，阀体内后挡板上方与出口管内端顶部为阀体内流道的小通道，而采用本阀体设计，使出口管的上方形成向上起拱段，从而加大了该狭溢处的流通面积，减小了流体流过阀体的阻力。

2、制造时，便于采用斜抽芯方式使阀体出口管处形成斜向抽空，然后，再采用铣床铣去其余部分，而形成与进口管位于同一轴线的出口管。

3、本阀门在加工制造方面以较小的改动换来流体阻力的减小，因而，在原有基础上，基本不增加加工制作成本，易于推广。

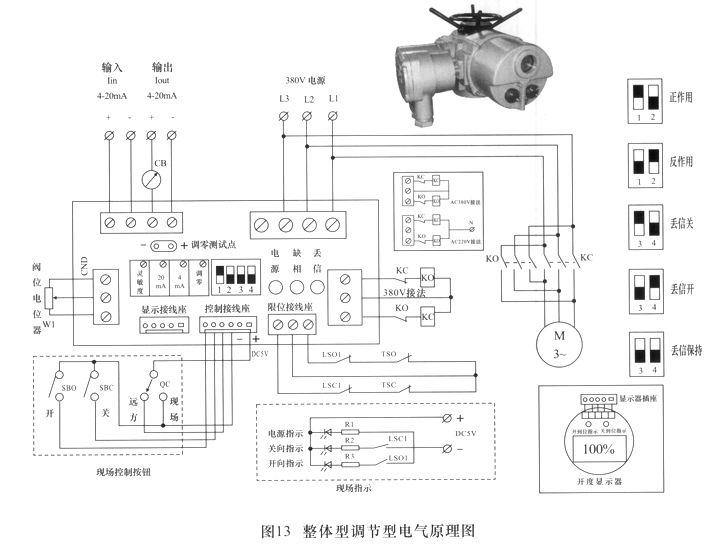

该产品具有许多*的功能。当HK系列用于1200次/小时的频繁调节型时，其220VAC/50Hz性能数据表，380VAC/50Hz性能数据表与HKM类似，只是名称命名不同，请参考HKM系列。
非入侵式设计：采用磁感应控制旋钮，没有穿过控制箱的贯通轴；
非接触式调试：采用红外线手持式设定器对执行机构进行工作设定，真正地免开盖调试；
双密封结构： 在安装调试阶段接线盒打开时，执行机构内部仍得到很好的密封防护。防水型设计使执行机构能在水淹48小时内正常工作；
转矩保护： 在额定转矩的40%~120%的范围内可任意设定保护转矩，且打开方向和关闭方向的设定保护值可以不一样，以保护阀门及执行机构本身；
阀位限位保护：当允许该项功能时，执行机构运转到设定的阀位极*自动停止运转；
电源缺相保护：在运行过程中实时检测动态情况下的电源缺相，防止电机缺相运行；
电子锁保护：启动信号发出5秒内，自动禁止转矩保护功能，以得到大的输出转矩打开卡住的阀门。如在该时段内仍不能使阀门动作，则自动切断电机电源，并报警保护执行机构的电机；
电机过热保护：电机线圈内有二只热继电器，在电机过热时自动切断电机电源；
电气保护： 输入输出通道均采用光电隔离；
阀位和转矩检测： 采用霍尔效应磁脉冲信号检测阀位及利用电机的电流磁通来连续测定转矩。完全排除机械磨损，稳定可靠；
相序自动调整：自动检测接入的三相电源相序，并经逻辑运算自动调整相序，无需用户考虑三相电源的接入相序；
红外设定器可以设定以下内容：（只列出部分）
■关闭时输出轴的转动方向
■关闭限位的保护选择
■打开和关闭操作的转矩设定值
■关限位和开限位的定位确认（即行程的设定）
■ESD选择

主要外形尺寸和连接尺寸(系列2)

型号 公称通径

DN（mm） 尺寸（mm） 配应法兰

DN

L D D1 D2 b Z-Φd

BJ41HW-16C P 15 130 115 85 65 14 4-Φ14 25

20 150 135 100 78 15 4-Φ18 32

25 160 145 110 85 16 4-Φ18 40

32 180 160 125 100 16 4-Φ18 50

40 200 180 145 120 18 4-Φ18 65

50 230 195 160 135 20 8-Φ18 80

65 290 215 180 155 20 8-Φ18 100

80 310 245 210 185 22 8-Φ18 125

100 350 280 240 210 24 8-Φ23 150

125 400 335 295 265 26 12-Φ23 200

150 480 405 335 320 30 12-Φ25 250

200 600 460 410 375 30 12-Φ25 300

BJ41HW-25C P 15 130 115 85 65 16 4-Φ14 25

20 150 135 100 78 18 4-Φ18 32

25 160 145 110 85 18 4Φ18 40

32 180 160 125 100 20 4-Φ18 50

40 200 180 145 120 22 8-Φ18 65

50 230 195 160 135 22 8-Φ18 80

65 290 230 190 160 24 8-Φ23 100

80 310 270 220 188 28 8-Φ25 125

100 350 330 250 218 30 8-Φ25 150

125 400 360 310 278 34 12-Φ25 200

150 480 425 370 332 36 12-Φ30 250

200 600 485 430 390 40 18-Φ30 300
