智能电瓶车充电桩为解决充电安全隐患提供解决方案

摘要：近年来电动自行车数量越来越多，解决了老百姓短距离出行问题，但是和电动自行车相关的安全和火灾事故新闻也屡见不鲜，给社会带来了巨大的损失，成为威胁人民生命和财产安全的一个隐患。电瓶车充电难问题在小区公寓楼时常存在，电动自行车智能充电桩能够解决当小区物业管理电动车充电问题，电瓶车智能充电桩是新一代电动自行车智能充电设备，具有交流输出电源远程通断控制、充电安全控制、电度计量、按时计费功能于一体的交流供电装置，该装置能通过电动自行车的车配充电器为电动自行车充电。可连接云平台给用户提供安全可靠及智能化的充电服务。经过大量实践证明，智能电瓶车充电桩可以降低物业管理难度，方便用户使用，减少电瓶车充电引发的火灾隐患。

0 引言

由于近年来电动自行车的增长速度过快，充电需求急剧增加，用户对于充电的便捷性与安全性的关注，使得智能充电桩的市场潜力巨大。目市面上大多电动自行车充电器采用投币式充电，数量少，投币既不便捷，管理也不便，不够人性化。根据市场需求，智能电瓶车充电桩能够解决当小区物业管理电动车充电难问题，同时利用充电桩云平台服务可以有效降低物业管理难度，有效管理小区内电瓶车乱停放，私拉电线现象，避免充电异常无法及时通知，火灾不能及时处理的问题。智能充电桩充电方式可以选择按月或按充电时间进行收费。

1 各地政策文件

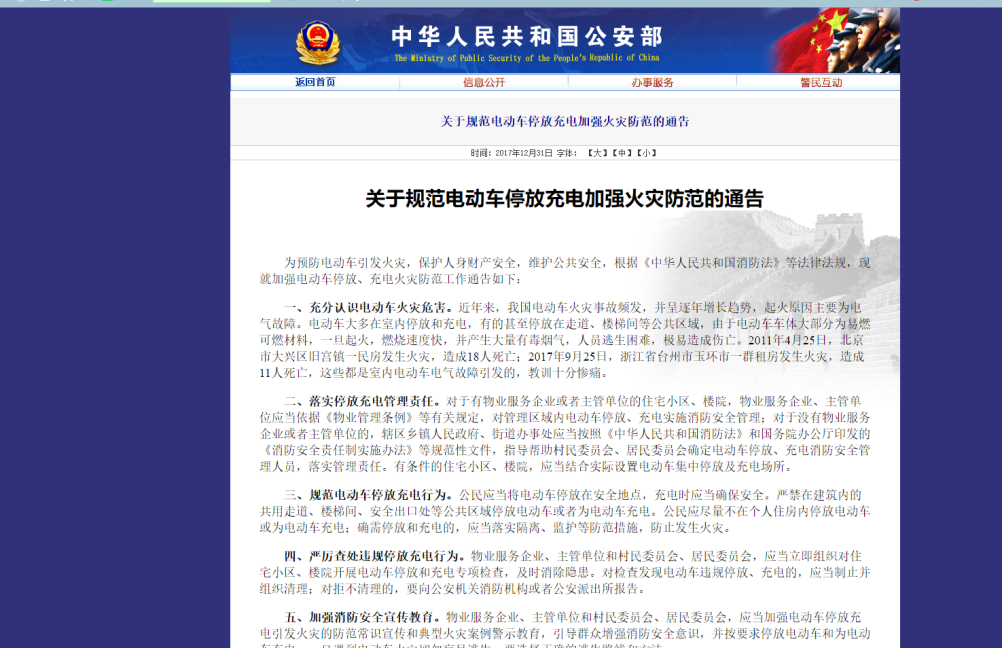

电动自行车的安全隐患引起了各级部门的重视，2017年12月29日工安部消防局发布《关于规范电动车停放充电加强火灾防范的通告》，要求充分认识电动车火灾危害，落实停放充电管理责任，规范电动车停放充电行为，严厉查处违规停放充电行为。

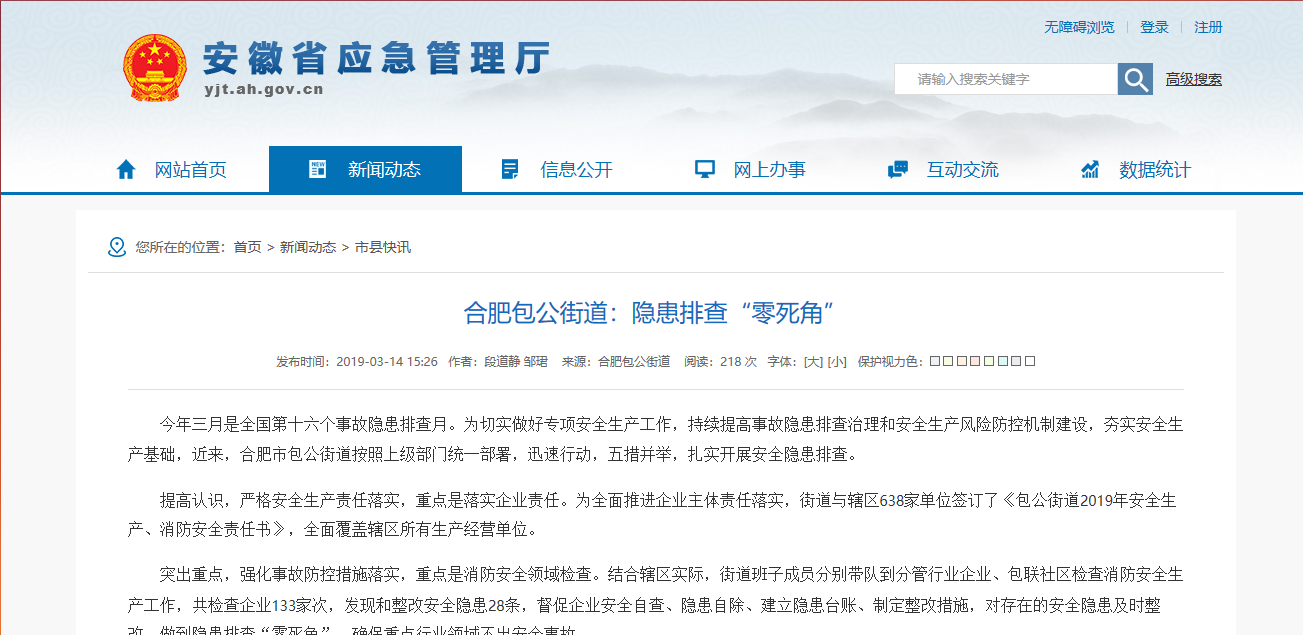

为了提高事故隐患排查治理和安全生产风险防控机制建设，安徽省应急管理厅发布《合肥包公街道：隐患排查“零死角”》的通告，合肥市包公街道按照上级部门统一部署，迅速行动，五措并举，扎实开展安全隐患排查。加强宣传，不断营造安全氛围，着重是规范电动车充电的宣传。开展《工安部关于规范电动车停放充电加强火灾防范通告》及用电、用火、用气安全预防等安全基本常识宣传活动。

各地也纷纷出台相关文件和规定，规范电动自行车停放和充电行为，消除消防隐患，保障人民生命和财产安全。
2 智能电瓶车充电桩产品介绍

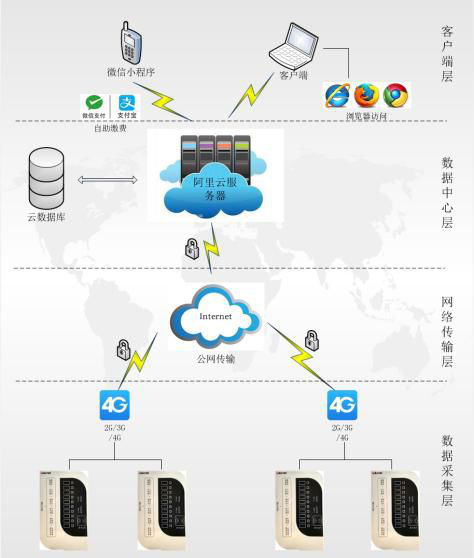

电瓶车智能充电桩是新一代电动自行车智能充电设备，具有交流输出电源远程通断控制、充电安全控制、电度计量、按时计费功能于一体的交流供电装置，该装置能通过电动自行车的车配充电器为电动自行车充电。支付方式可选择投币、刷卡、扫码使用，设备内部可引出10路出线至插座，通过电动自行车的车配充电器完成充电。可连接云平台给用户提供安全可靠及智能化的充电服务。

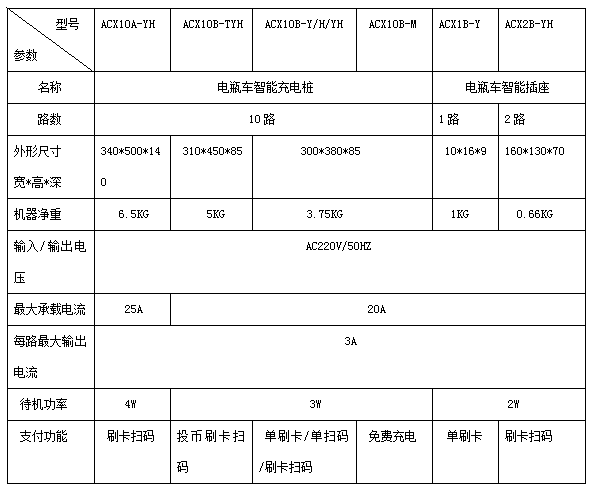

2.1 技术参数

2.2 功能描述
① 电瓶车智能充电桩可外接10路插座，每个插座只支持一台电瓶车通过车配充电器充电。

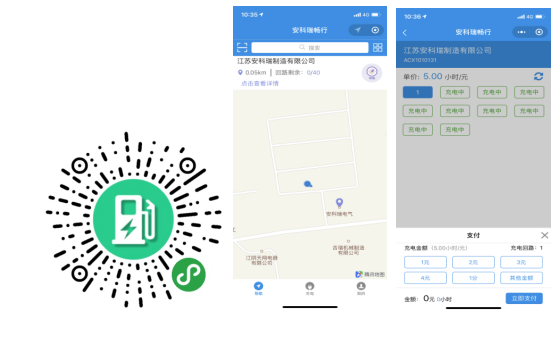

② 电瓶车智能充电桩可支持刷卡、扫码两种付费充电模式，具体设备支付功能以订货要求为准。扫码充电功能需与云平台联网后使用。
③ 电瓶车智能充电桩具备语音播报功能。
④ 电瓶车智能充电桩可以按时间或电量充电。
⑤ 功率识别，电瓶车智能充电桩具备检测大功率负载功能，可以设定功率报警值，达到报警值时会断开对应充电回路，防止用户私接插线板给多台电瓶车充电或大功率设备进行充电。出厂默认设定300W。
⑥ 电瓶车智能充电桩支持多次刷卡或扫码后，再按键充电的功能，充电时间将自动累加。出厂默认设定1次，即刷卡或扫码1次按键后，才能再次刷卡或扫码。
⑦ 电瓶车智能充电桩可开启免费充电功能
⑧ 故障回路识别，电瓶车智能充电桩可判断继电器故障或计量故障导致的故障回路，显示该回路故障信息，断开回路。
⑨ 断电记忆，当出现电网停电时，来电恢复后可继续使用剩余的时间充电。
⑩ 空载保护，用户拔掉充电器或充电器插头未插紧，若还有剩余时间或电量，则会发出报警，同时在已设定的一定时间内关闭该回路供电。
⑪ 充满自停，电瓶车充满电量后，若还有剩余时间或电量，则会发出报警，同时在已设定的一定时间内关闭该回路供电。
⑫ 短路保护，电瓶车智能充电桩每个出线回路均设置有熔断器保护，在发生短路意外时，会使熔断器熔断。
⑬ 箱内过温保护，也可根据需求设置夜间禁止充电时间。

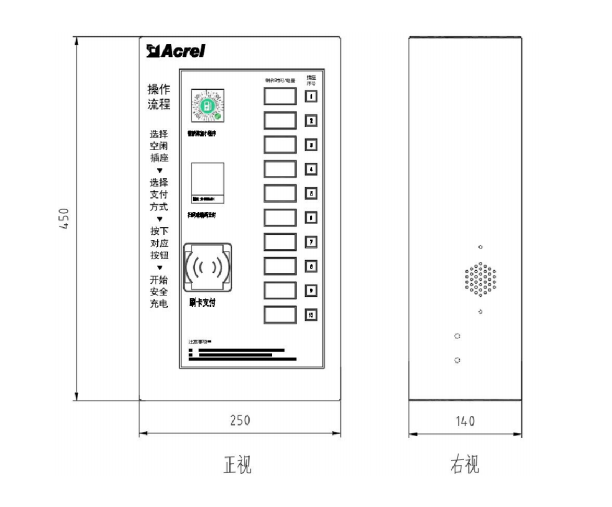

2.3 规格尺寸

尺寸为 W×H×D=250mm×450mm×140mm；
3 现场安装
实地察看现场条件，听从业主方的意见，结合实际情况制订安装方案。
安装步骤如下：

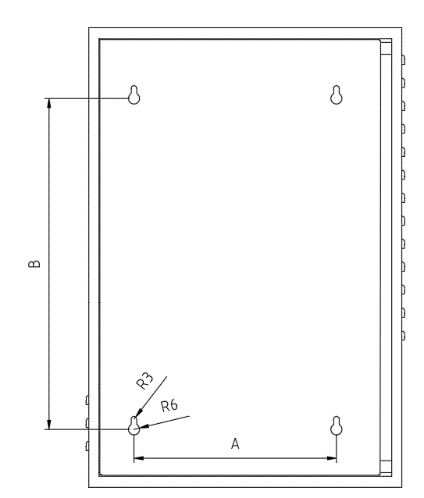

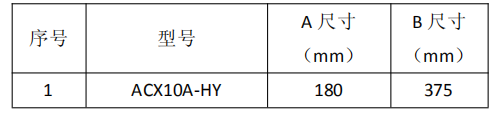

机箱后盖设计采用防盗内嵌式设计，后盖设有四个膨胀螺丝孔，如图下所示，安装时在
相应的墙体上打好四个 6 毫米膨胀螺丝将后盖固定在墙上，若安装在室外，应做好防雨雨棚。

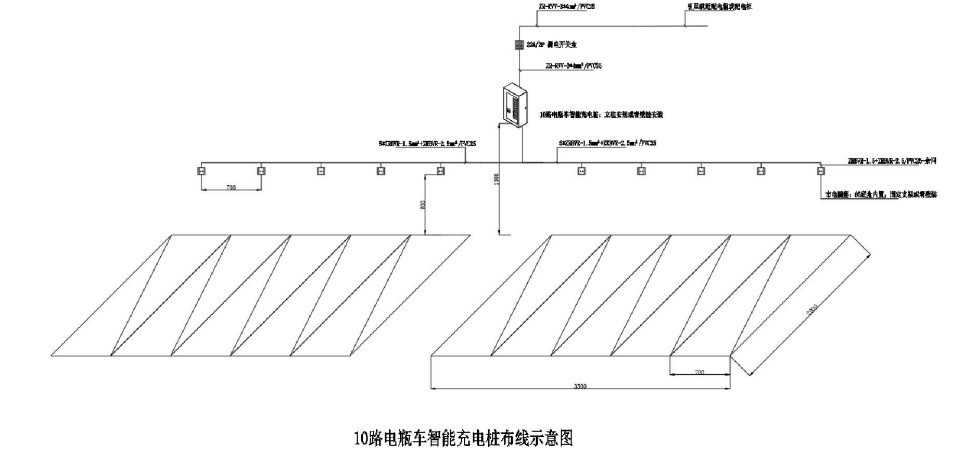

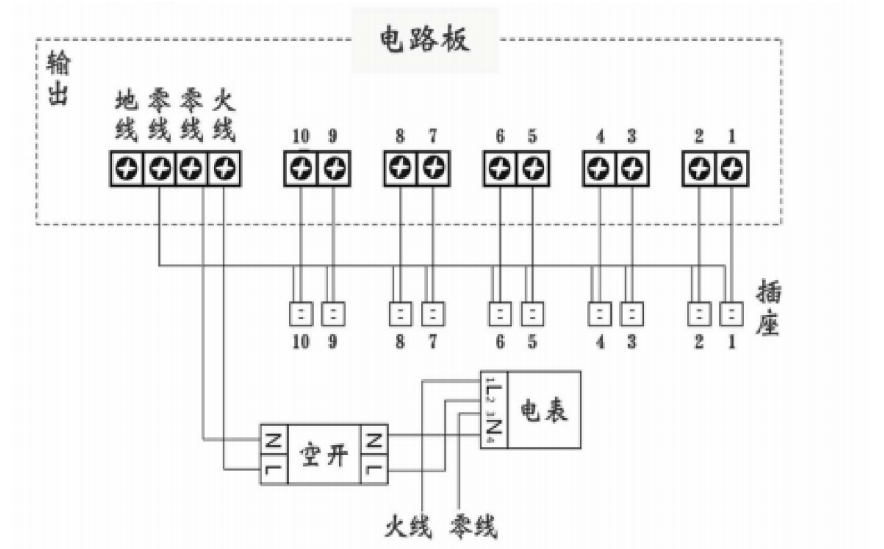

机器运行由一台主机和 10 个插座组成，从机器内出线端子排引出 10 路至现场插座，用
电动车自带的充电器充电。一台机器分别可以控制十个插座的通断电时间。

根据一般电瓶车充电器电缆线的长度，其主机安装高度为箱底部距离地面 100-130 厘 米，输出端口（插座）距离地面 70-90 厘米，每个端口（插座）之间的距离保持 70-100 厘 米为宜。

4 智能电瓶车充电桩外观设计展示

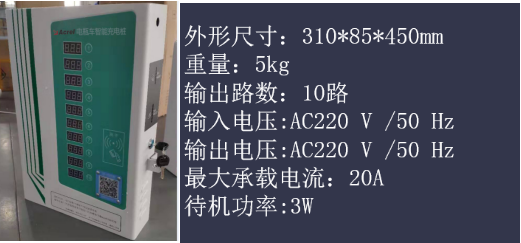

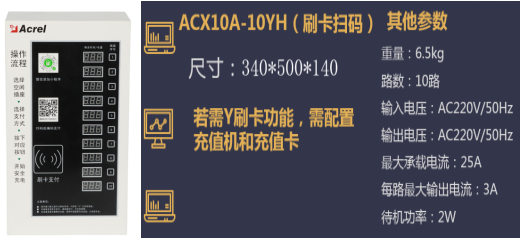

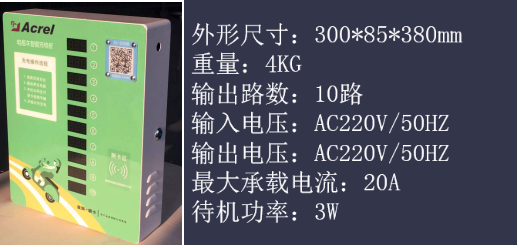

安科瑞电动自行车充电桩有两种系列可供选择，包括ACX10A-YH刷卡扫码、ACX10B-TYH投币刷卡扫码和ACX10B-Y(H)刷卡、扫码二选一及ACX10B-M免费充电型，均可同时供10路充电。其中ACX10A-YH刷卡扫码充电，刷卡充电需要在管理处预存电费充值后进行刷卡充电，也可接入充电桩管理云平台通过扫码充电；
