拖链的标准认证及证书

时间：2022-09-25来源：佚名

拖链的标准认证及证书工程塑料拖链型号参数:DEP020/025/030/035/040//45/050/055/065/080及内高(mm)20、25、30、35、40、45、50、55、65、80宽度从25、38、50、55、60、65、78、103、100、125、110、130、150、175、200、250、300、350弯曲更是丰富45/55/75/100/125/150/200/250/300/350/400/450/500/650/800详细如下图:

规格	内径	外径	半径	开放式	封闭式	半封闭式	备注	备注
JH7系列	7*7	10*12.5	15 28	√				杆打不开
JH10系列	10*6	13.5*13.5	18	√			方便型铺线
JH10系列	10*10	14*17.5	18 28	√				杆打不开
JH10系列	10*15	15.5*23	18 28 38	√				杆打不开
JH10系列	10*20	15.5*28	18 28	√				杆打不开
JH10系列	10*30	15*38	18	√				可以打开
JH10系列	10*15	16*28	28			√		杆打不开
JH10系列	10*20	16*33	28 38			√		杆打不开
JH15系列	15*20	20*29	38 28	√				杆打不开
JH15系列	15*30	20*39	38	√				杆打不开
JH15系列	15*15	20*25	28			√		内侧打开
JH15系列	15*20	20*30	28 38			√		内侧打开
JH15系列	15*30	20*40	28 38			√		内侧打开
JH15系列	15*40	20*50	28 38 48			√		内侧打开
JH15系列	15*50	20*60	28 48			√		内侧打开
JH18系列	18*25	23*35	38 48 75	√				可以打开
JH18系列	18*37	23*48	38	√				可以打开
JH18系列	18*25	23*36	38 48	√				杆打不开
JH18系列	18*37	23*48	38 48 75	√				杆打不开
JH18系列	18*18	24*30	28 38 48			√		内侧打开
JH18系列	18*25	24*36	28 38 48			√		内侧打开
JH18系列	18*37	24*49	38 48			√		内侧打开
JH18系列	18*50	24*61	38 48 75			√		内侧打开
JH20系列	20*38	35*55	55 75 100	√	√			都可打开
JH20系列	20*50	35*67	55 75 100	√	√			都可打开
JH20系列	20*60	35*77	55 75 100	√	√			都可打开
JH20系列	20*75	35*92	55 75 100	√	√			都可打开
JH20系列	20*100	35*117	55 75 100	√	√			都可打开
JH20系列	20*103	35*120	55 75 100	√				都可打开
JH20系列	20*125	35*142	55 75 100	√				都可打开
JH25系列	25*38	36*53	55 75 100	√			连体	杆打开
JH25系列	25*57	36*73	55 75 100	√			连体	杆打开
JH25系列	25*77	36*93	55 75 100	√			连体	杆打开
JH25系列	25*25	35*38	40 55 75 100	√	√			都可打开
JH25系列	25*38	35*51	125 150 190	√	√			都可打开
JH25系列	25*50	35*64	200	√				都可打开
JH25系列	25*57	35*71		√	√			都可打开
JH25系列	25*77	35*91		√	√			都可打开
JH25系列	25*100	40*115	55 75	√				都可打开
JH25系列	25*103	40*118	55 75	√				都可打开
JH25系列	25*25	40*40	55	√				都可打开
JH25系列	25*38	40*55	75	√	√			都可打开
JH25系列	25*50	40*68	100	√	√			都可打开
JH25系列	25*57	40*73	125	√				都可打开
JH25系列	25*60	40*76	150	√	√			都可打开
JH25系列	25*75	40*93	200	√	√			都可打开
JH25系列	25*77	40*95		√				都可打开
JH25系列	25*80	40*98			√			都可打开
JH25系列	25*100	40*118		√	√			都可打开
JH25系列	25*103	40*121		√				都可打开
JH25系列	25*125	40*143	同上	√				都可打开
JH30系列	30*38	45*58		√	√			都可打开
JH30系列	30*50	45*70		√	√			都可打开
JH30系列	30*60	45*80	55	√	√			都可打开
JH30系列	30*75	45*95	75	√	√			都可打开
JH30系列	30*100	45*120	100	√	√			都可打开
JH30系列	30*103	45*123		√				都可打开
JH30系列	30*125	45*145		√				都可打开
JH35系列	35*38	55*58		√				都可打开
JH35系列	35*50	55*75		√	√			都可打开
JH35系列	35*60	55*85	75	√	√			都可打开
JH35系列	35*75	55*100	100	√	√			都可打开
JH35系列	35*90	55*115	125	√				都可打开
JH35系列	35*100	55*125	150	√	√			都可打开
JH35系列	35*117	55*142	200	√				都可打开
JH35系列	35*125	55*150	250	√	√			都可打开
JH35系列	35*130	55*155		√	√			都可打开
JH35系列	35*150	55*175		√	√			都可打开
JH35系列	35*175	55*179		√				都可打开
JH35系列	35*200	55*200		√				都可打开
JH35系列	35*250	55*225		√				都可打开
JH35系列	35*300	55*275		√				都可打开
JH45系列	45*50	65*77		√				都可打开
JH45系列	45*60	65*87		√	√			都可打开
JH45系列	45*75	65*102	75	√	√			都可打开
JH45系列	45*90	65*117	100	√	√			都可打开
JH45系列	45*100	65*127	125	√	√			都可打开
JH45系列	45*117	65*144	150	√				都可打开
JH45系列	45*125	65*152	200	√	√			都可打开
JH45系列	45*130	65*157	250	√	√			都可打开
JH45系列	45*150	65*177		√	√			都可打开
JH45系列	45*154	65*181		√				都可打开
JH45系列	45*175	65*202		√	√			都可打开
JH45系列	45*200	65*227		√	√			都可打开
JH45系列	45*250	65*277		√				都可打开
JH45系列	45*300	65*327		√				都可打开
JH55系列	55*50	75*80	75	√				都可打开
JH55系列	55*60	75*90	100	√	√			都可打开
JH55系列	55*75	75*105	125	√	√			都可打开
JH55系列	55*90	75*120	150	√	√			都可打开
JH55系列	55*100	75*130	200	√	√			都可打开
JH55系列	55*117	75*147	250	√				都可打开
JH55系列	55*125	75*155		√				都可打开
JH55系列	55*130	75*160	75	√	√			都可打开
JH55系列	55*150	75*180	100	√	√			都可打开
JH55系列	55*154	75*184	125	√				都可打开
JH55系列	55*175	75*205	150	√	√			都可打开
JH55系列	55*200	75*230	200	√	√			都可打开
JH55系列	55*250	75*280	300	√				都可打开
JH55系列	55*300	75*330		√				都可打开
JH65系列	65*50	85*82		√				都可打开
JH65系列	65*60	85*92	125	√	√			都可打开
JH65系列	65*75	85*107	150	√	√			都可打开
JH65系列	65*90	85*122	200	√	√			都可打开
JH65系列	65*100	85*132	250	√	√			都可打开
JH65系列	65*117	85*149	300	√				都可打开
JH65系列	65*125	85*157		√				都可打开
JH65系列	65*130	85*162		√	√			都可打开
JH65系列	65*150	85*182		√	√			都可打开
JH65系列	65*154	85*186		√				都可打开
JH65系列	65*175	85*207		√	√			都可打开
JH65系列	65*200	85*232		√	√			都可打开
JH65系列	65*250	85*282		√				都可打开
JH65系列	65*300	85*332		√				都可打开
JH80系列	80*75	106*125		√				都可打开
JH80系列	80*100	106*145		√				都可打开
JH80系列	80*125	106*170		√				都可打开
JH80系列	80*150	106*195		√	√			都可打开
JH80系列	80*175	106*220		√				都可打开
JH80系列	80*200	106*245		√	√			都可打开
JH80系列	80*250	106*295		√	√			都可打开
JH80系列	80*300	106*345		√	√			都可打开
JH80系列	80*350	106*395		√				都可打开
以上25 35 45 55 65 80 均可做S型精晶拖链
		高速静音尼龙拖链
JY18系列	18*25	23*35	38	√
JY25系列	25*25	35*42		√
JY25系列	25*38	35*55	55	√
JY25系列	25*57	35*74	75	√
JY25系列	25*77	35*94		√
JY25系列	25*103	35*120		√
JY35系列	35*50	46*70	75	√
JY35系列	35*75	46*95	100	√
JY35系列	35*100	46*120	150	√
JY45系列	45*50	56*70	76	√
JY45系列	45*75	56*95	100	√
JY45系列	45*100	56*120	150	√
		双排多排尼龙拖链
内高35系列 45系列 60系列 80系列均有非标

展开

装配电缆装配拖链以及工程塑料轴承方面已通过DINENISO9001:2008和ISO/TS16949:2009认证

拖链的标准认证及证书

结构试验

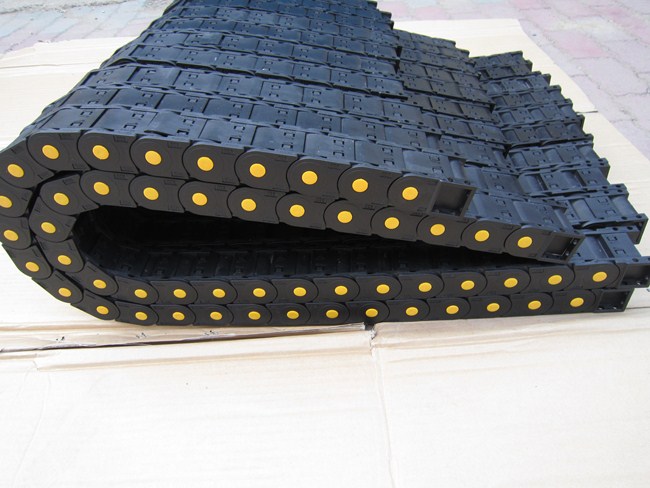

在数控机床等自动化生产设备中，对于一直往复运动的工作台或部件，为了将电线电缆、压缩空气的气管、液压油管从固定的控制柜接到工作台上，使用拖链可以保护这些运动的管线.将经常运动的管线放入拖链中，并固定在拖链上，拖链的一端固定在运动平台上，拖链的另一端固定在不动的机器机架上，这样在平台运动时，拖链中的管线可以防止硬性弯曲，同时也可以对管线进行保护。

　　拖链广泛应用于数控机床、注塑机、机械手、电子设备、木工(石材、玻璃、门窗)机械等场合。拖链是由金属或塑料等材料制成的。

金旭拖链及拖管都已通过VRheinland的结构检测。金旭拖链已通过TVRheinland及线性设备调理执行的检测。因此，金旭拖链的用户就不用担心这部分设备的测试是否符合CE要求。

拖链的标准认证及证书

具有较高的压力和抗拉负荷，良好的韧性、高弹性和耐磨性，阻燃，高低温时性能稳定，可以使用在室外。

抗耐性:耐油、耐盐，并有一定的耐酸、耐碱能力。

运行速度和加速度(具体速度、加速度视运行情况而定)。

运行寿命长

针对保护新设备的2PFG1036/10/97结构试验包括下列几个方面:

●应用及安全
●装配
●疲劳强度
●对外部影响的承受能力
●锐角及毛边ESD/ATEX

采用标准材料G/GLW的金旭拖链依据ATEX-RL94/9/EG的规定，已达到德国联邦物理及技术管理局（PTB）的ExII3GD分类标准。采用ESD材料的金旭拖链依据ATEX-RL94/9/EG规定，已达到德国联邦物理及技术管理局（PTB）的ExII2GD分类标准IPA无尘室虚脱拖链产品都适用于无尘室，并符合DINENISO14644-1规定这一点已得到IPAFraunhofer协会的确定。

UL,CSA,CEI,CE及VDE
所有用于拖链及拖管的材料都已通过UL材料认证。依据试验VDE03043/5.70部分NB材料已达到Iib防火等级。依据UL94已通过V2认证，依据DIN4102达到结构材料B2等级Interbus,CC-Link及ESINA认证。

拖链的标准认证及证书

钢制型号参项TL65TL95TL125TL180节距 t6595125180弯曲半径 R75/90/125/145/185115/145/200/250/300200/350/470/500/575/700/750250/300/350/450/490/600/650拖链小宽度 Bmix70120120200拖链大宽度 Bmax350450550650拖链长度 L按用户需要自定支撑板大孔径金旭电缆拖链的生产符合众多标准：Intebus认证：特定CF11总线电缆的Interbus认证。CC-Link认证：CCLink是由三菱电机自动化公司建立的现场总线标准，金旭CFBUS.035通过CCLink认证。

噪音更低
金旭拖链系统的噪音更低。在TV和金旭德国公司的声学实验室中对不同的闵彬拖链进行了比较（请参阅低噪音拖链内容）
