不锈钢截止阀型号规格及代号含义

不锈钢截止阀是截止阀的一种，对阀体材质要求比较高一般有301、304、316等几个材质选择广泛应用于化工，船舶，医药，食品机械等行业。不锈钢截止阀分为手动不锈钢截止阀，气动不锈钢截止阀，电动不锈钢截止阀。

不锈钢截止阀型号代号含义

如型号：J41H-16P

1、截止阀类型代号为J;

2、截止阀的驱动方式代号由字母表示，常见的有2-电液动，9-电动，6-气动，5-锥齿轮传动，3-涡轮蜗杆;手动不需要写出来;

3、截止阀的连接形式代号用字母表示，1-内螺纹，2-外螺纹，4-法兰式，6-焊接时，7-对夹式，9-卡箍，0-卡套;

4、截止阀结构形式代号，1-直流流道(阀瓣非平衡式)，2-Z形流道(阀瓣非平衡式)，3-三通流道(阀瓣非平衡式)，4-角式流道(阀瓣非平衡式)，5-直流流道(阀瓣非平衡式)，6-直流流道(阀瓣平衡式)，7-角式流道(阀瓣平衡式);

5、密封材料或衬里材料分别用R-奥氏体不锈钢，T-铜合金，X-橡胶，S-塑料，N-尼龙塑料，F-氟塑料，H-Cr系不锈钢，Y-硬质合金，J-衬胶，M-蒙乃尔合金，Tc-陶瓷;

6、阀体材料代号Z-灰铸铁，K-可锻铸铁，Q-球墨铸铁，T-铜及合金，C-碳钢，P-铬镍系不锈钢，R-铬镍钼系不锈钢，V-铬钼钒钢。

7、阀体公称压力16代表1.6Mpa压力

8、P代表的是阀体材质P-不锈钢，C-碳钢，不写为铸铁

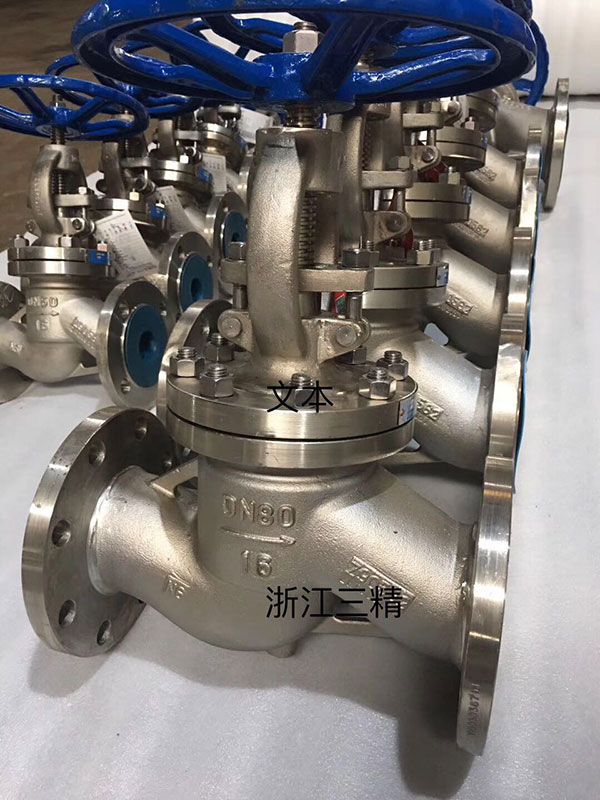

不锈钢截止阀

不锈钢截止阀型号规格表
