塑料拖链的选型需要注意什么

要知道塑料拖链的选型需要注意什么就需要先了解的塑料拖链的结构和用途，下面锐通机床附件带您了解塑料拖链的结构和用途以及选型须知。

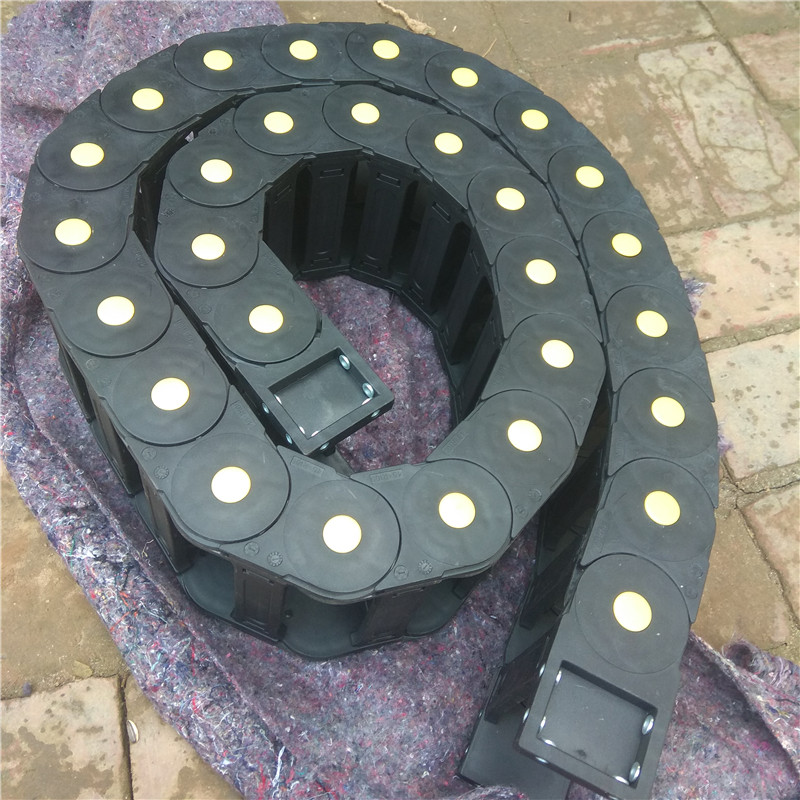

首先我们介绍塑料拖链的结构：拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。相同系列的拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链。另可提供分隔片，将链内空间按需要分隔开。

再来了解塑料拖链的用途：适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。

我们了解塑料拖链的选型注意事项：

内高：选择内置电缆、油管、气管、水管等中ZUI粗的一根作为参考高度，加上至少10%的高度空间作为拖链内高Hi.如果重叠按重叠后实际高度作为参考高度。 　　
内宽：选择较粗的一些电缆、油管、气管、水管等，其外径之和作为拖链内宽的参考，并留有至少10%的宽度空间。 　　
弯曲半径：选择内置电缆、油管、气管、水管等中醉大的弯曲半径作为参考值，并留有10%以上的空间，拖链内置电缆、油管、水管、气管的放置原则。 　　
应该留有15%的剩余空间，让内置电缆、油管等可以自由活动，在半径方向上对拖链不产生拉力。 　　
直径差别大的导线应该分开铺设，重量平均分布，必要时可用分隔片分开。 　　
在高速或高频率运行时，要尽量使导线在水平上相互分开，不要使之相互叠置，在电缆、气管、油管等较多的时候建议使用分隔片。
