排屑机种类说明

产品说明:

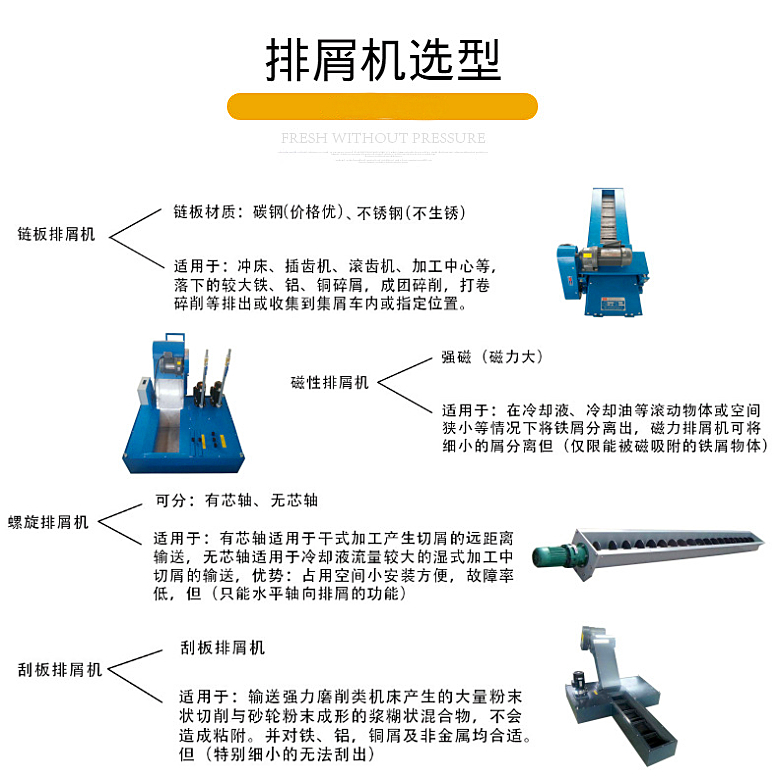

排屑机分为链板式排屑机、刮板式排屑机、螺旋式排屑机、永磁性排屑机。

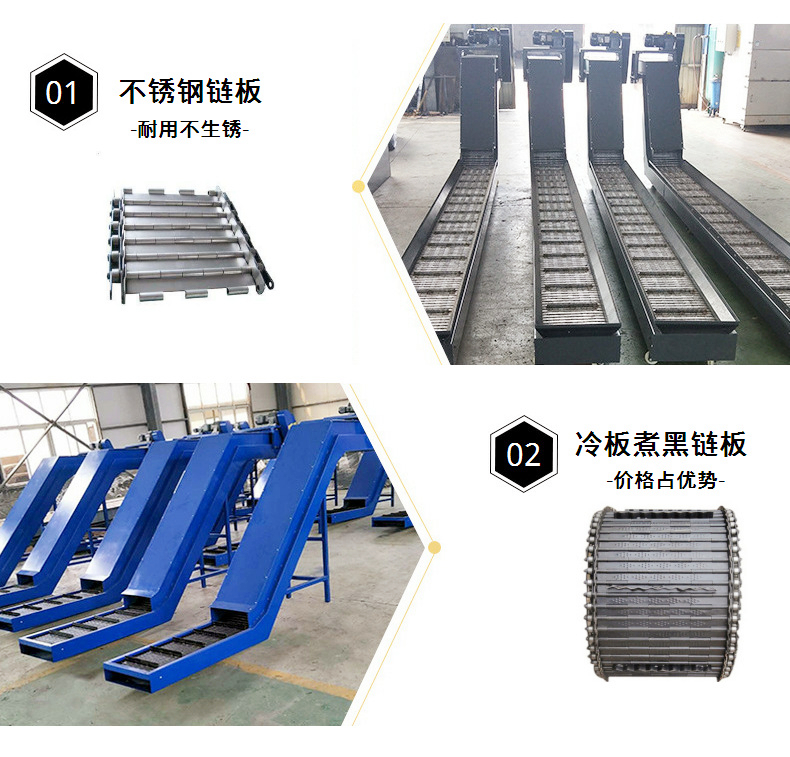

链板式排屑机：广泛应用于数控机床、组合机床、加工中心、专业化机床、流水线、自动线等切屑，大型机床及生产线的远等距离的切屑输送。

刮板式排屑机：主体材料采用客户要求厚度的A3冷板焊接，整体连接组合而成，无渗漏现象。采用缝隙板过滤，带自清洗毛刷。链条采用31.75mm或者50.8mm双向连接而成。输送刮板采用1Crl8不锈钢与进口聚氨酯胶条制作连接组成。刮板厚度根据要求而定。链条与刮板连接使用（不锈钢自锁螺丝）方便更换。刮板底部采用客户要求厚度的1Crl8不锈钢（不吸磁）板，作为磁板与刮板之间的隔层，底部镶有巴西进口高强度钕铁硼材料磁铁。所用电机多采用中国台湾电机减速机，功率根据排屑机情况而定。与机床整体连接后，可同步或单独工作。链轮待用6齿，45#钢锻件淬火加工，四件一组。轮轴采用45#钢加工制作。排屑机采用UCT国标轴承与轴座连接。此排屑机采用整体分段，组合连接，一体应用，保证润滑顺通，经久耐用。

螺旋式排屑机：主要用于机械加工过程中金属、非金属材料所切割下来的颗粒状、粉状、块状及卷状切屑的输送。可用于数控车床、加工中心或其它机床安放空间比较狭窄的地方。与其他排屑装置联合使用，可组成不同结构型式的排屑系统。

磁性排屑机： 本装置是利用永磁材料所产生的强磁场的磁力，将切屑吸附在排屑机的工作磁板上，或将油中、乳化液中的颗粒状、粉状及长度≤150毫米的铁屑吸附分离出来，输送到的排屑地点或集屑箱中。可处理粉状、颗粒状及长度小于100毫米的铁屑及非卷屑，或将油、乳化液中的碎屑分离，输送至的排屑箱

磁性排屑器适用:

针对短卷屑设计，适用于金属铁屑、细铁屑、铸件铁屑。可广泛应用于加工中心，组合机床、铣床、钻床、拉床、自动车床、齿轮加工机床等机械加工设备和自动线的铁屑运输及湿式加工冷却液中的铁屑处理，从而净化了冷却液。还可做为 导磁小零件的输送器和提升器，是现代机械加工行业中理想的配套设备。

磁性排屑器产品特点:

1、定量排屑，不产生过载。

2、工作可靠，运转平稳，噪音低，寿命长。

3、采用自动涨紧机构，自动调整整链条松紧度。

本产品分为磁性板式和磁性辊式两种结构 ，根据客户要求设计。

​
