多层板木托盘的组合式技术

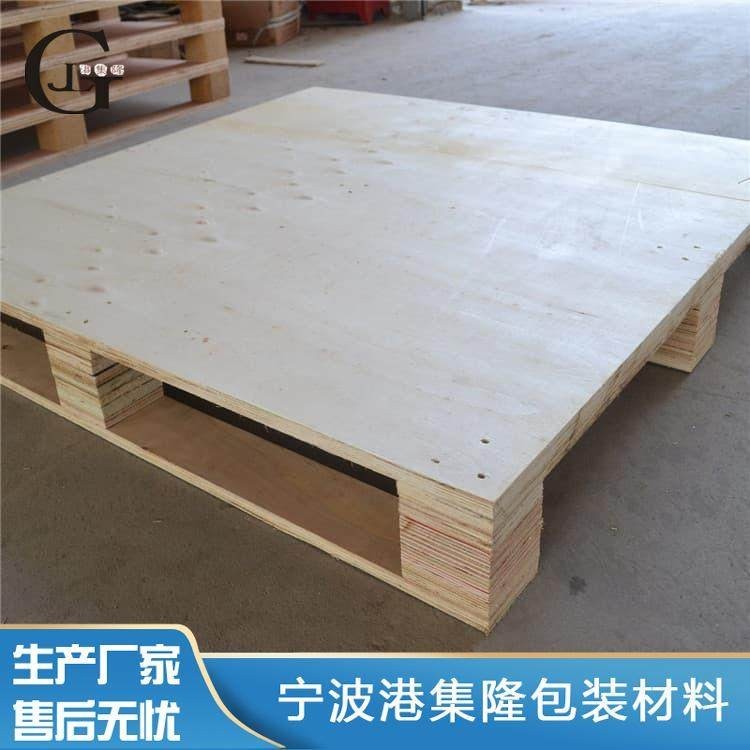

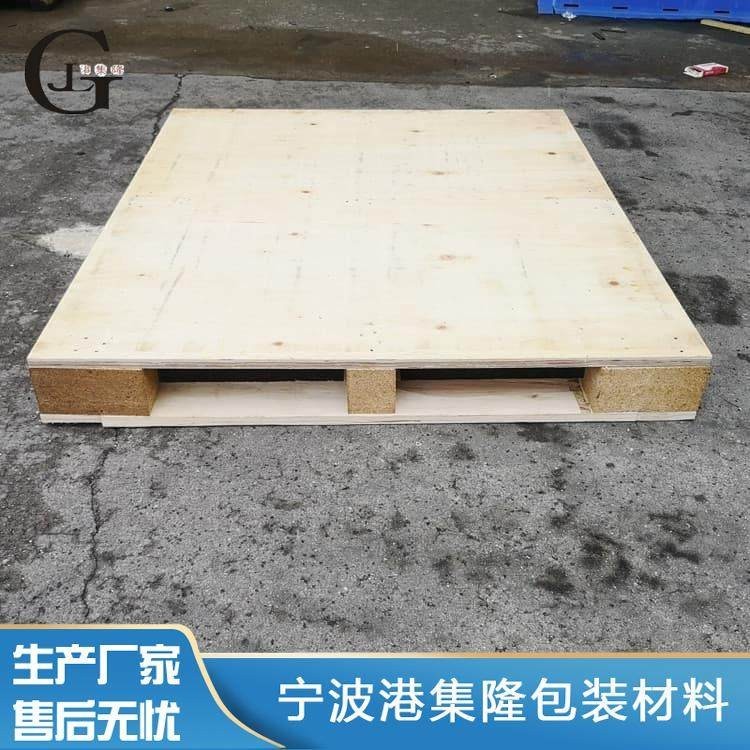

1.本实用新型属于木托盘技术领域，具体涉及一种组合式多层板木托盘。

背景技术：

2.现有的多层板木托盘在使用时，需要根据货物的大小选用不同的规格，导致运输现场存在多种大小不同的多层板木托盘，给运输现场的管理以及多层板木托盘的存放带来麻烦，且增加了制造成本。

技术实现要素：

3.针对现有技术中存在的上述问题，本实用新型的目的在于提供一种能够组合拼接使用、连接强度好、拼接操作简单方便的组合式多层板木托盘。
4.本实用新型提供如下技术方案：一种组合式多层板木托盘，其特征在于：包括托盘一及托盘二，所述托盘一与托盘二结构相同、镜像设置，所述托盘一与托盘二均包括多层托板及设置在多层托板底部的若干个木托，所述托盘一上的多层托板与所述托盘二上的多层托板之间通过若干个拼接件相连接，所述多层托板横向的两侧均设有若干个半拼接槽，所述半拼接槽包括上部的半沉槽及下部的半燕尾槽，所述托盘一上的半沉槽与托盘二上的半沉槽组合形成完整的矩形沉槽，所述托盘一上的半燕尾槽与托盘二上的半燕尾槽组合形成一个完整的燕尾槽，所述矩形沉槽和燕尾槽组合形成拼接槽，所述拼接件紧密设置在拼接槽内。
5.所述的一种组合式多层板木托盘，其特征在于所述拼接件包括沉板及设置在沉板下部的插件，所述沉板的形状与所述矩形沉槽相配合，所述插件的形状与所述燕尾槽相配合。
6.所述的一种组合式多层板木托盘，其特征在于所述燕尾槽的内侧壁与所述插件的外侧壁均设有倾斜斜度。
7.所述的一种组合式多层板木托盘，其特征在于所述拼接件的中部开设有通孔，所述通孔内紧密配合设有辅助件，所述辅助件为环形柱状结构，其内部设有内螺纹。
8.所述的一种组合式多层板木托盘，其特征在于所述多层托板纵向的两侧均设有半连接槽，所述托盘一上的半连接槽与托盘二上的半连接槽组合形成一个完整的连接槽，所述连接槽呈工字型结构。
9.所述的一种组合式多层板木托盘，其特征在于所述连接槽内紧密配合设置有工字件，所述工字件的外侧壁与所述连接槽的内侧壁均设有倾斜斜度。
10.所述的一种组合式多层板木托盘，其特征在于所述工字件的中部设有通孔，所述通孔内紧密配合设有第二辅助件，所述第二辅助件为环形柱状结构，其内部设有内螺纹。
11.所述的一种组合式多层板木托盘，其特征在于所述拼接件与多层托板之间通过铆钉固定连接。
12.所述的一种组合式多层板木托盘，其特征在于所述多层托板从上到下依次包括耐
磨层、防腐层及底板，所述耐磨层及底板的外侧包覆有牛皮纸。
13.通过采用上述技术，与现有技术相比，本实用新型的有益效果如下：
14.1）本实用新型中，拼接件可以快速插接在拼接槽中，通过该榫卯连接结构将托盘一中的多层托板与托盘二中的多层托板定位连接，并配合螺钉进行固定；工字件能够快速安装在连接槽内，加强托盘一与托盘二之间的连接强度；
15.2）本实用新型中，通过在拼接件上设置带有内螺纹的辅助件、在工字件设置带有内螺纹的第二辅助件，借助外部螺钉或者螺栓等零件，即可将拼接件和工字件快速取出；
16.3）本实用新型托盘可以单个实用也可以多个组合使用，保证运输现场的托盘规格统一、便于加工制作、存放及管理。
