选择调压阀时需要考虑什么？

选择调压阀时需要考虑什么？

此处列出了选择调节阀的主要考虑因素。 根据您特定应用的要求，使用此目录查找与您的参数匹配的调节器。 标准产品只是一个起点。 可以通过修改或创建一个控件来解决您最棘手的应用问题。

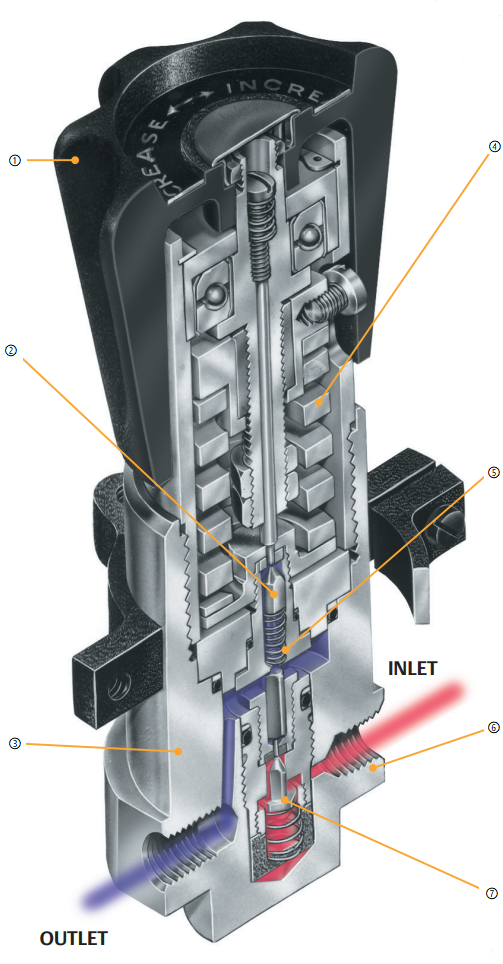

手动旋钮①

大号手动旋钮提供简单、低扭矩的压力设置。 某些型号的扳手或螺丝刀调整选项。

排气②

当把手向“减小”方向转动时，排气功能可以释放出口压力。

捕获的排气配置包括额外的端口，用于将排出的流体从调节器的排气阀中排出。

非排气功能可用于不需要排气的液压或其他应用。

流量 – Cv

CV 是调节器流量的量度。 流量系数是指 1 GPM 水在 1 psi 下降时通过主阀的流量。 气体服务的系数必须由入口与出口压力之比确定。

主体材料③

黄铜、铝或不锈钢（300、316 型）等。

可用的出口压力范围

从 50 mm Hg 绝对压力到 15 psig / 1 bar，范围高达 300-20,000 psig / 21-1379 bar。

加载 - 弹簧、圆顶、气动、电子④

加载是指用于平衡出口压力的方法。 弹簧加载与带手动调节的直接作用调节器一起使用。

圆顶加载常用于高流量、快速响应型应用。

空气执行器提供高达 15,000 psig /1035 bar 的出口压力，信号仅为 100 psig / 6.9 bar。

TESCOM 电子控制器是另一种加载选项。

面板安装

某些型号标准设置。 其他的额外选择。

传感 – 隔膜或活塞⑤

隔膜为高达 500 psig / 35 bar 的出口压力范围提供灵敏和准确的调节。

活塞传感器为高达 20,000 psig / 1379 bar 的高出口压力提供高强度完整性。

入口压力范围

低于大气压至 20,000 psig / 1379 bar。

端口⑥

尺寸：1/8" 至 1"

类型：NPTF（所有型号）、SAE、Aminco、MS33649、Slimline、BSP、焊接接头。

主阀 – 平衡和不平衡⑦

平衡设计用于减少入口压力衰减的影响，并且在某些型号中提供增加的流量。

不平衡阀简单和经济。

其他注意事项

• 仪表端口，1/8" 或 1/4" NPTF

• 温度范围

• 耐腐蚀性能

• 焊接连接

• 软连接- Buna-N、PCTFE、Teflon®、Viton-A®、Vespel® 和 EPR。
