万向摇臂钻床控制电路、主轴电动机不工作故障详解
时间：2022-10-17来源：佚名
|

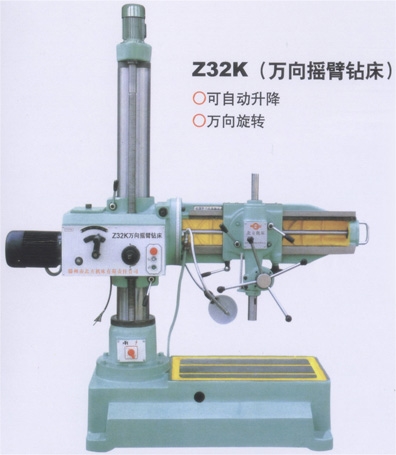

万向摇臂钻床是摇臂钻床的一种，在操作万向摇臂钻床的时候要注意设备操作台上保持干净整齐，操作员工不能配戴手套去操作设备。 万向摇臂钻床的长期使用出现问题是在所难免的。这并不能说明就是厂家生产的产品质量有问题，因为无论什么东西使用时间长了都会有一些小毛病的，虽然一时之间还不至于对工作造成影响，但如果不及时处理的话，小故障会演变成的大问题！ 控制电路不能工作： 1、FU5烧断。 2、FR因主轴电动机过载而断开。 3、5号线或6号线断开。 4、TCl初级进线U21、V2l中有断路。 5、TCl变压器线圈断路。 6、KM接触器中Ll相或L2相主触点烧坏。 7、FUI中U11、Vn相熔断。 解决方法： 1、检查FU5。 2、对FR进行手动复位。 摇臂钻主轴电动机不能启动： 1、十字开关接触不良。 2、KM4(7-8)、KM5(8-9)常闭触点接触不良。 3、KMl线圈损坏。 解决方法： 1、更换十字开关。 2、调整触点位置或更换触点。 3、更换线圈。
|
