TN系统电击防护切断电源的时间是怎么来的

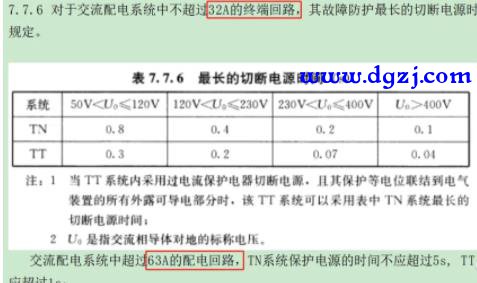

我们先看一下IEC 60364-4-41-2017(R2018)与《民用建筑电气设计标准》GB51348-2019对该问题的规定差异。第一张图为IEC 60364-4-41-2017(R2018)中规定，图为GB51348-2019中规定，

两者的区别在于IEC是针对电流63A及以下的插座和电流32A及以下的固定设备，GB51348-2019是针对电流32A及以下的终端回路（IEC 60364-4-41-2005规定的是32A终端设备）。民标的失误在于没有及时更新且遗漏了电流32~63A的固定设备的切断时间。
对于常见的TN系统系统线电压230V时，要求0.4s内切断故障回路，这个时间是来自——肉测，实实在在的人体和动物实验。我们先了解一下触电的人体接触面积。
小的接触面积——100mm2，例如手指，
中等接触面积——1000mm2，例如双手，
大的接触面积——10000mm2，例如双脚。

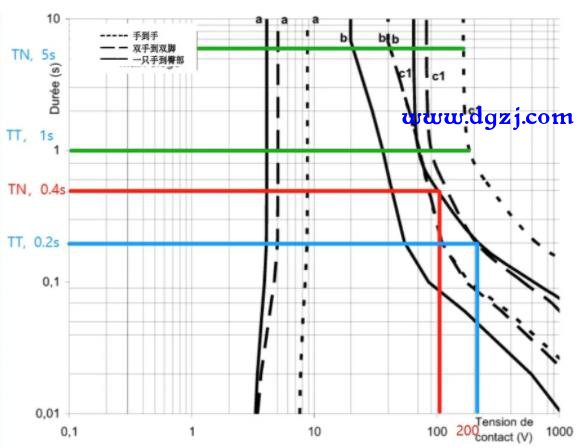

GB/T 13870.5-2016中的“时间——接触电压”数据见下表。
分别用不同颜色标示了TN，TT系统切断时间与接触电压。我们会发现此时的接触电压几乎是系统接地故障时人体接触的最大电压。只要规定时间内切断大概率是安全的。之所以这么讲是因为它是针对“干燥场所、中等接触面积”条件下而指定的技术措施，大面积接触是不满足的。

对于电流大于32A的固定设备其他情况，规范要求在TN系统在5s内切除，TT对应的是1s，为什么是这个时间呢？为什么是这个电流？

没有找到依据，32A大概率是基于普通人员和专业人员所接触电气设备的电流分界线。从图12绿色线对应的接触电压来看，此时的切断时间只能适用与手到手的电流路径（绿色线）。因此，我们需要尽快切断故障回路，断路器的动作可靠性是必须保证的，即需要满足以下公式：

我们常用的TN，系统Zs怎么计算？对应设备外壳接地故障我们可以计算，但对于外界可导电装置带电的故障回路计算是个难题，所以就有线槽不超过30m重复接地，可同时触及的外部和外界可导电装置做辅助或局部等电位联结等等一系列要求，这样整个故障回流的阻抗都小于外壳接地故障时的阻抗。

TN系统故障回路的阻抗设计计算时是忽略了接触阻抗，保护元件阻抗按金属连接短路来计算短路电流的，实际阻抗还要大且无法准确计算，为了可靠，要求短路电流是动作电流的1.3倍。

实际上用电设备施工安装完毕，需对每个回路做接地故障阻抗测量，《建筑电气工程施工质量验收规范》GB 50303-2015中检测要求的公式如下：

要求测量阻抗是设计最大阻抗的2/3倍，更为可靠。比设计短路电流计算的可靠系数1.3还要高，达到了1.5。
