滤油机经常跳闸故障排查实例

接电话说被外协借用的板框滤油机经常跳闸。到现场查看，仔细检查一下电气部分，电路和电机一切正常。

听操作员说大约运行半小时就会跳，摸电机感觉温度比较高，按热继电器复位键后，又能启动。按操作员的说法，显然是电机过载。开机试运行，3KW电机运行电流一般6个左右，用钳式电流表测得运行电流为6.3并有上升趋势。十分钟后出口油压达到了0.4MPa，电流6.8A，而热继电器的整定保护电流是6A，有点高了。

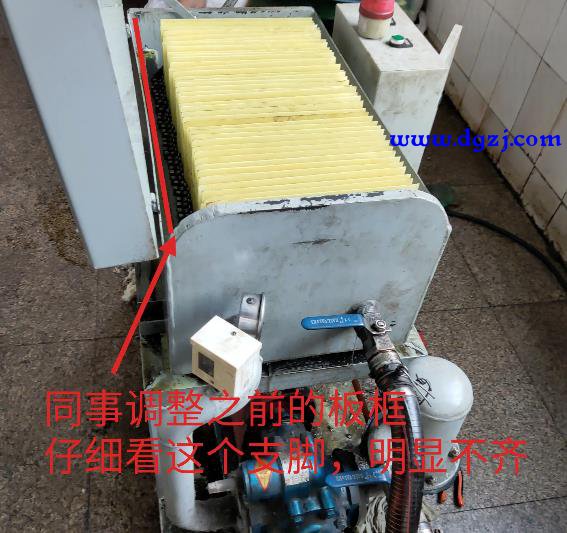

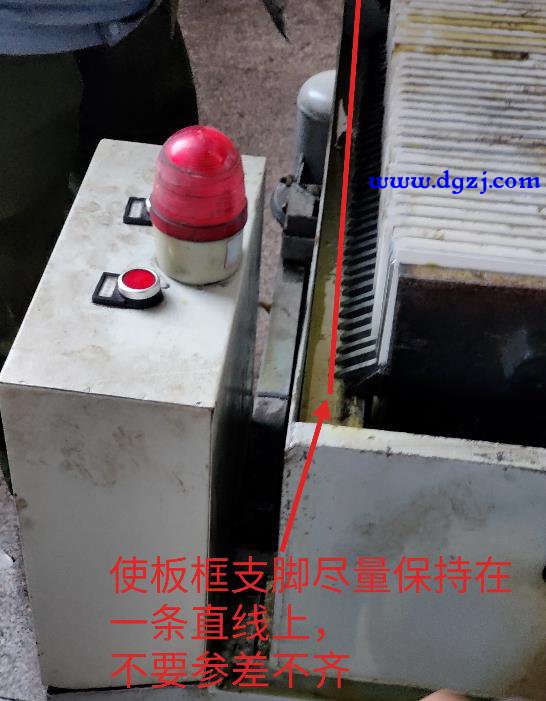

停机，问了一下原来经常操作这台滤油机的同事，这个油压正常应该不超过0.2MPa，如果出现超压，那么大概率是滤纸没放好，油路不通畅导致。将同事请过来给检查油路部分，重新放滤纸，原来这个板框压滤机板框和机架之间间隙过大，板框应尽量放在一条线上（注意对比图1、图2），而滤纸开孔又和板框的开口有不小误差，稍微放偏就会使油流动阻力增大，随着滤纸变脏，油流越难流动，从而憋电机，使之过流跳闸。

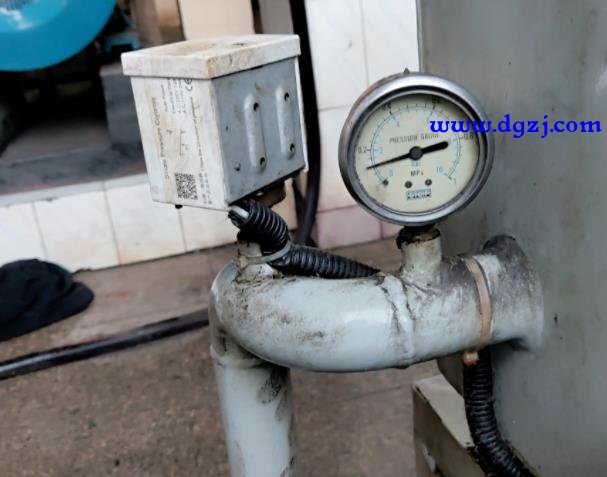

调整板框的排列后，滤油机运转正常，压力正常（图3）。
