高压包常用的驱动三极管

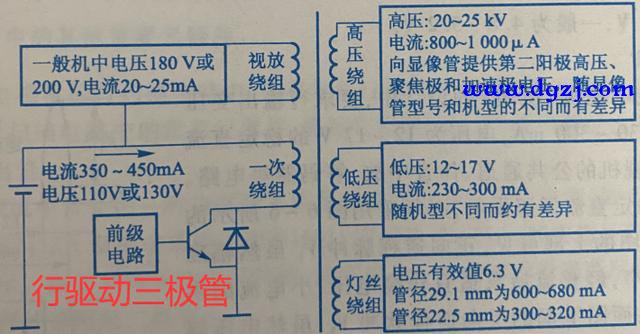

高压包是带有显像管（CRT）的电视机中一个非常重要的部件，它的名字又叫行输出变压器。这种变压器可以产生高压、副高压、低压。它可以为显像管以及其它电路提供电源，比如在彩色电视机中的高压包可以为显像管的阳极提供20KV到27KV的高压；还提供160V到600V的加速电压，以及180V的末级视放电压和6.3V的显像管灯丝电压等。

高压包常用的驱动三极管

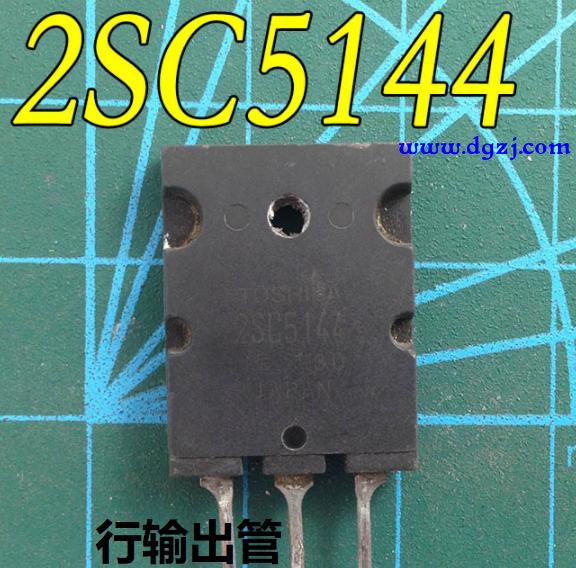

在电视机的行扫描电路中除了有高压包外，还需要行输出三极管来配合。我在维修电视机时常常用到一种内部带有阻尼二极管的专用高压包驱动大功率三极管2SD651和2SC5144，这种三极管由于内部结构比较特殊，它可以承受很高的反向峰值电压，在使用时不需要再外接阻尼二极管了，有时候也会用到2SC5905和2SD1557等三极管。由于高压包的输出驱动三极管是电视机中非常重要的器件，选用三极管驱动时要注意这样的几个参数能满足才行。比如它的反向击穿电压Ucbo＞1500V；集电极电流Ic＞5A且Uceo＞800V；它的耗散功率Pc＞60W才行。

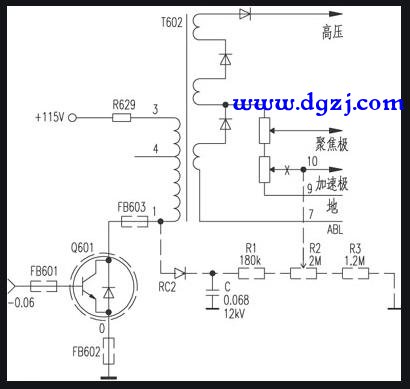

我们知道，高压包一次绕组的的一端输入的电压大约在110V到130V之间，另一边是接行驱动管的集电极，由于行输出驱动三极管集电极上的脉冲电压可以达到电源电压的8倍到10倍的样子，因此选用驱动三极管应该使用中功率或者大功率一般使用的三极管才符合要求。至于电阻的选用从阻值来说一般用1K到4.7K的电阻，功率可以选择1瓦的就可以了，毕竟它流过的电流并不高。

总的来说高压包在电视机中地位重要，它是行扫描电路中的重要器件，也是电视机中的二次电源，电视机中的好多部分都需要它来提供电源，比如场输出电源、视频末级放大器电源、显像管的灯丝、聚焦极、加速极阳极等都是由高压包提供的。它在工作时会工作在高频率、高压、大电流和大功率的状态下因此选用驱动三极管也是十分重要的。一旦这部分电路出现故障，就会导致整个电视机都无法工作。
