吸尘器电机和电路原理图

家用的吸尘器一般由五部分构成，它们分别是外壳、电动机、风机、过滤部件和阻塞保护阀。今天我们重点来说说吸尘器中的电动机和它的工作过程。

1、吸尘器电机

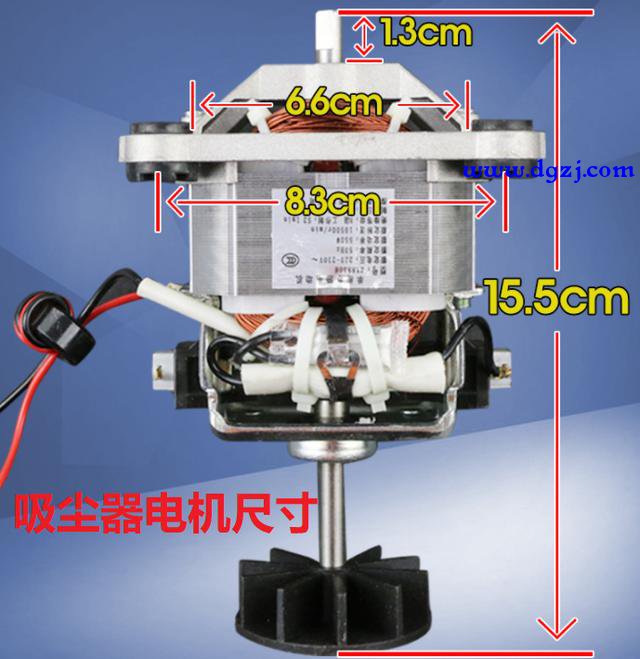

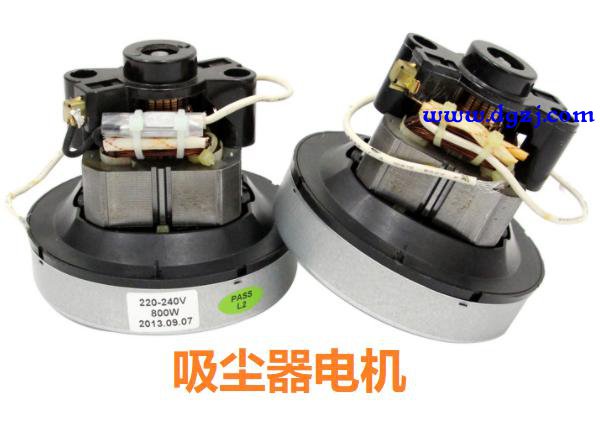

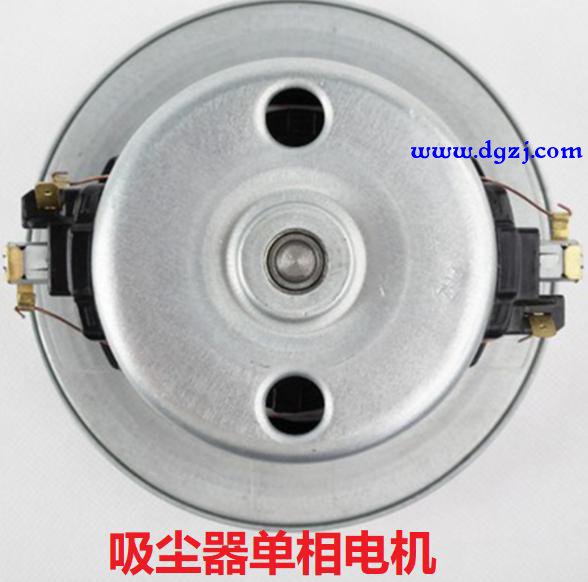

在吸尘器中，它所使用的电机是单相串励式电动机，它是以电枢绕组和励磁绕组串联在一起工作而得名的。单相串励电动机属于单相交流异步电动机，是交直流两用的，所以又称为交直流两用串励电动机。这种电动机的体积一般比较小，转速很高，当我们家里使用加上交流220V/50HZ的市电时，它的转速可以达到每分钟20000转到40000转的范围，以这样高的转速我们可以认为，吸尘器的单相串励式电动机只是在空载转动时速度非常高，相当于高速电机了，但是当遇到阻力较大时，速度又会降下来，因此它不属于高速电机的范畴。

另外这种电动机在启动时，它的转矩很大，但是机械特性比较软，当遇到比较大的阻力时，它的转速就会下降；当遇到阻力轻的时候，它的转速又会上升，因此单相串励式电动机很适合类似吸尘器这样的工作情况，另外串励电机由于转速可调范围大，启动力矩也大，它在电动工具、厨房用品、地板护理设备中也都用到这样的电机。我们从它的结构看，这种电机由定子、转子、机壳和电刷等组成，其中定子又由由隐极铁心、电枢绕组、换向器及转轴等构成。

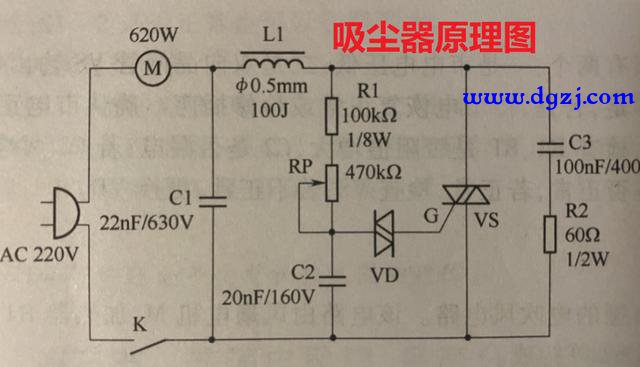

因单相串励电动机属于交、直流两用电动机，它既可以使用交流电源工作，也可以使用直流电源工作，因而在电动工具中得到广泛的应用。在吸尘器中，它的调速主要靠双向可控硅来进行调速的，其原理图如下图所示。我们通过调节可调电阻器RP对C2的充电速度后，就可以改变双向可控硅的导通角的大小，也就改变了电机两端的电压大小，从而改变了电机的转速。

由于电机是感性负载，为了保护双向可控硅等元件可靠地工作，一般会在电路中设置电感、电容和电阻构成保护电路，象电路原理图中的L1、C1、C3、R2就是起到保护作用的一些元件。
