电磁炉加热一会就关机的维修心得

电磁炉开机加热几分钟后自动关机的这种故障，我在帮朋友维修电磁炉时遇到过这种故障，现在我把自己的维修心得给朋友们分享一下。

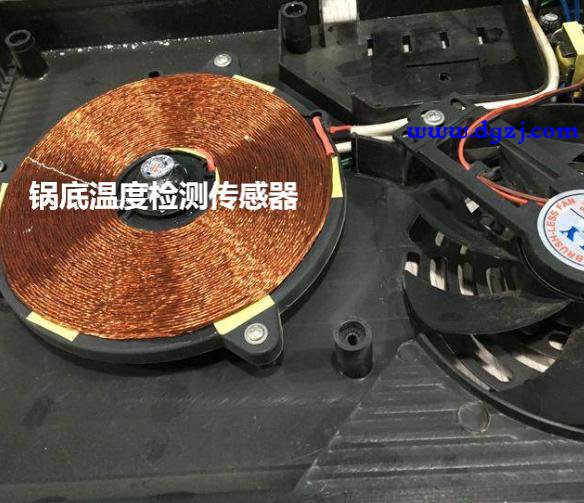

像电磁炉出现开机又关机这类的故障现象，一般都是由于某种原因没有达到单片机开机的要求而设置的一种强制复位的保护措施，这种原因有可能是电磁炉外部的原因，比如给电磁炉所用的锅具不匹配，电磁炉的锅具必须是铁锅或者不锈钢的金属过，如果不是这两种金属材质的就不能在锅底表面产生涡流而加热，时间长了单片机就会检测到，造成单片机的强制关机；还有就是对锅具温度检测电路进行检查。我们可以把线盘中间的锅具温度采样热敏电阻从控制板上的链接插座拔出来，用万用表测量其电阻值，在常温情况下，它的阻值应该在75KΩ到120KΩ，如果发现它的阻值为无穷大或者很小时，就说明这个热敏电阻已经失效了，需要更换好的。

如果不是热敏电阻的问题，我们就要对温度检测电路进行检查了，比如用万用表检测控制芯片对地的电压值，我以前检修过美的电磁炉，在待机状态下，它的芯片第16对地电压大约在5V，17脚的对地电压是0.5V，如果电压正常就需要外围的电阻和电容是否有损害的情况，如果发现要及时更换。

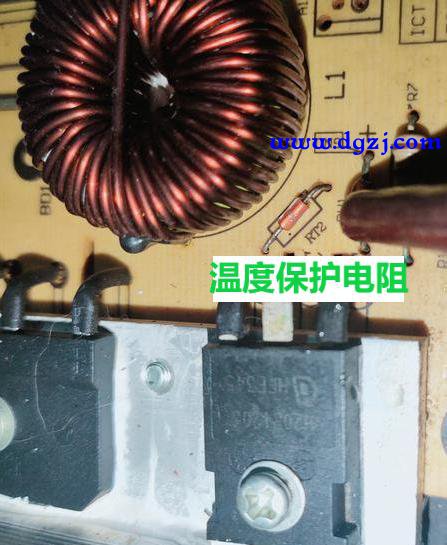

我们对电磁炉不定时自动关机的故障现象，我们要根据故障特征去检查两温保护电路。比如锅具温度保护电路和绝缘栅晶体开关管（IGBT）温度保护电路。另外晶振电路、复位电路和电流检测电路有问题也会导致类似的故障发生。同时还要注意，我在维修时也遇见过电磁炉输入端的抗干扰电容损坏也会出现这种故障的。

友情提示
电磁炉无论有什么故障，在更换元件后，一定不要急于接上线盘试机，要不然会烧坏绝缘栅晶体开关管（IGBT）和保险管，甚至有时候连整流桥都能烧坏。我们正确的做法应该是：在不接线盘的情况下，先测试电路板上的各个关键点的电压，比如5V的电压正常、18V电压正常以及驱动电路输出的方波波形正常，如果没有示波器，我们可以用数字式万用表直流20V档，正常情况下电压会不断波动。我们知道，电磁炉都有锅具检测电路，时间大概在30秒内，要在开机30秒内测量驱动输出，只有检测正常后再接上线盘。
