没有电路图怎么查电器故障

1、凡是需要对照电路图修理的时候，几乎都是不知道这个电器的电路功能设计，你见到那些拆开电器就能找到毛病而动手更换零件的人都是很有经验的师傅。

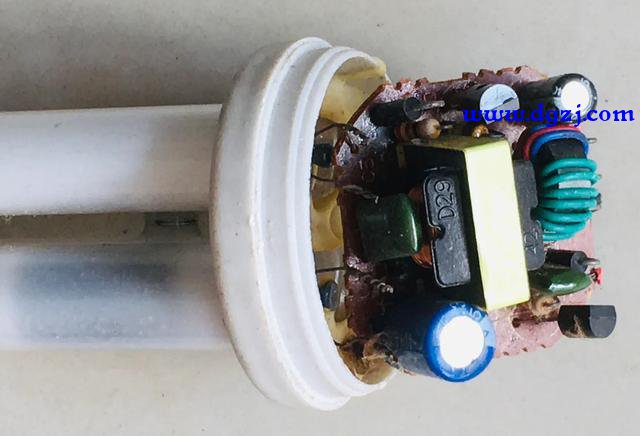

2、就拿家中的节能灯来说，突然不亮了，内行人就会从灯管的构造原理想到灯丝是否中断，灯管是否发黑不能启辉，打开盖子首先要测量灯丝。
3、如果灯丝正常还不启辉的原因是400V无极小电容变性造成的。

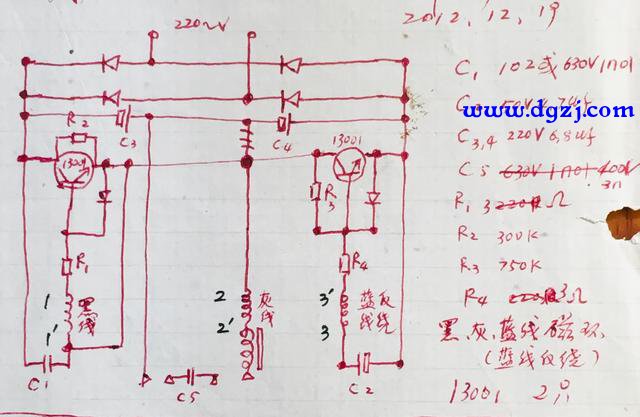

4、电子整流器的四只二极管桥式整流及滤波电容，如果电容用小了会发烫而爆炸。如果1300管子有短路便会同时烧掉两只整流二极管。
5、想不用看图来修好一只电子整流器，必须要熟悉各电子元件的功能，线路结构及组合，比如它是将220VAC经整流滤波呈输出300VDC，经两只三极管产生高频振荡，经高磁环输出高频电流，才成为无频闪的绿色光源。
6、如果开关管上750K的旁路大电阻变性开路就不起振，如果电阻变小了就会烧管子、烧二极管，如果发射集上的电阻值增大了电流小而不亮、如果磁环上三组线圈，其中一组不产生反绕就不能起振。学修理是会者不难，只有弄懂了电器中各组元件的工作原理，大同小异，不管简繁，即使不看电路图也会修理。
