阻容降压电路的正确计算

我们以1μF电容为例，首先按公式Xc=1/ωc计算出容抗是3180Ω，直接接到220V 50hz的交流电路中，因无负载此时最大电流为69.5mA。

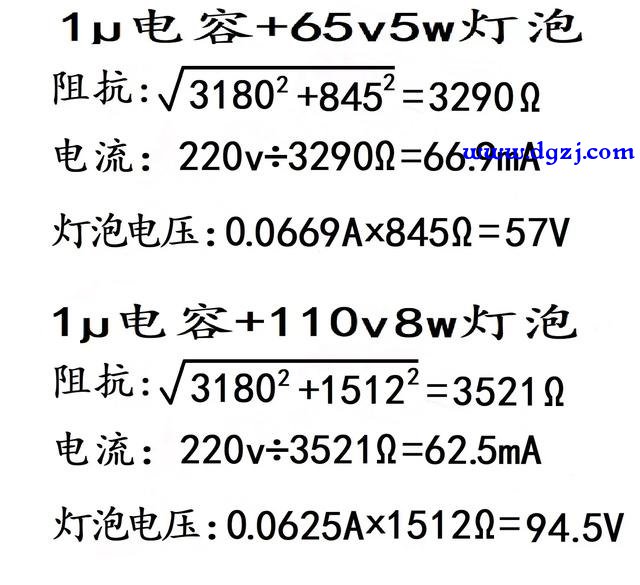

然后我们在回路中分别串联一只65v5W和110V8W灯泡（两个灯泡的内阻分别为845Ω和1512Ω），这样总阻值增加电流会变小。由于灯泡属阻性负载和电容的电流相位相差90º，故计算电流时不能把容抗和灯泡内阻简单相加，而要用二者串联后的阻抗来作计算依据:

由此可见，随着负载电阻加大，总电流將出现下降，但降幅不大（这就是人们视阻容降压为近似恒流源的原因）。而负载上的电压则会上升。

上面只是从原理上分析了阻容降压过程，但在实际当中通常会有整流电路加稳压二极管来稳压，或直接接到LED组串上。此时的电压由这些半导体管来决定。为防止电流冲击一般都在回路中串有限流电阻。

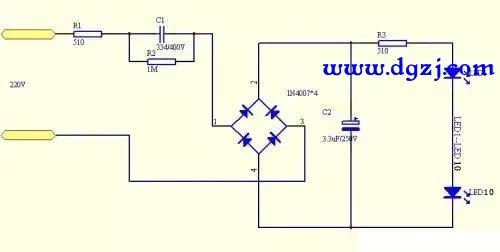

配图中的R1、R3就是如此（R2是放电电阻和降压无关）。
