将24v电压降压成5v的方法

应用这块芯片ADP2441 2个电阻做出的方案，能够在输入为4.5-36V的情况下，输出5V电压，电流能够达到1A。

一、目录：
1、分析需求

2、资料搜集

3、原理分析

4、确定方案

二、正文
1、需求分析：

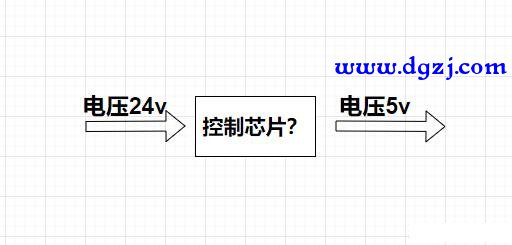

整个需求，大方向上的要求，只是需要将24V电压降低到5V，具体的应用环境没有做大的规定。这里我们大的设计方向为，我们的开关电源给到我们的电压是24V，然后我们的电路中有个单片机（假设单片机为STM32F103）。

那我们从这里可以得到，输入电压最大为24V，输出为5V，电流没有限制，频率没有限制。

很多工程师根据多年的经验，就能选择几款IC，直接就能用起来，比如比较有名的LM78XX系列的芯片。关于这些IC的使用，在这里只是一笔带过，我们主要讲讲怎样根据上面的需求选择芯片。简单的需求，还是复杂的需求，咱们设计的流程基本相通，这里算是给出一个方法，万千实践看个人。

具体两者的区别我也不太了解，只是记得两个基本点：开关型稳压器的效率比较高，降压型稳压器的输出电压比较平稳。

这里我选择降压型稳压器，点击之后，找到相关的搜索框，根据上面的需求分析，尝试确定能够符合要求的器件。这里我也是尝试搜索了多次，也没什么技巧。

经过搜索之后，发现很多IC都出现了，这真的像刘姥姥进大观园，那我们怎样去选择呢。简单的几个技巧：先看性能，选择输出单一的IC，然后看单价，单价便宜点。

根据咱们的输入电压和输出电压，主要是价格，确定我们采用的稳压芯片，这里选择ADP2441。

3、原理分析

下载IC的使用手册，这个不难，直接在官网下载就行，下载的时候注意两个版本：英文版本阅读上回麻烦点，但是更新比较快；中文版虽然方便，但是在翻译上可能会有一点点偏差。

根据手册中的简介，这款芯片在应用的时候，我们能够得到几个要点：

1、 支持输入电压4.5-36V;

2、 输出电压满足5V。

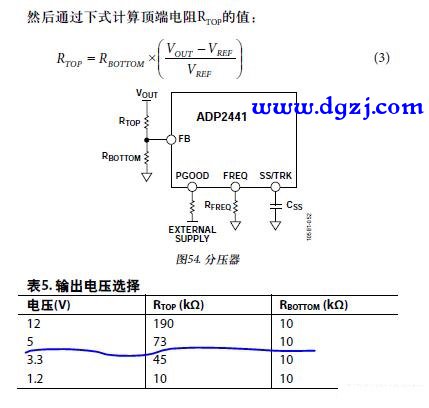

接着往下分析，如何确定输出为5V。芯片的具体执行流程，内部结构，工作原理有兴趣可以研究，我们今天只是讲解应用，咱们能够配置电阻就行。输出电压的确定，关键在两个电阻：73K欧姆、10K欧姆。

4、确定方案

上面的资料基本整理完成，实际拿来用的电路怎么设计。还是根据我们在官网下载的手册来，仔细确定一下参数就行。俗话说，虚心学习，善莫大焉。只要肯学习，没有什么能够难倒苦心人。

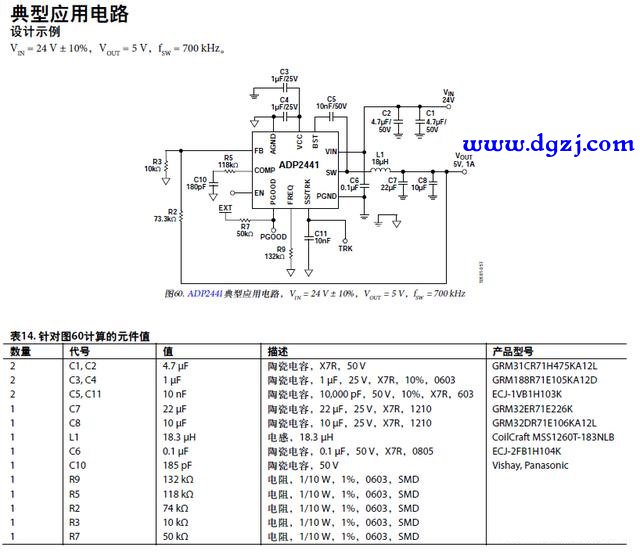

有典型应用，根据手册选型就行，如果是自己打样电路板，注意大电流的线路布线宽一点，其他 的看自己习惯来。

总结：应用这块芯片ADP2441做出的方案，能够在输入为4.5-36V的情况下，输出5V电压，电流能够达到1A。
