UC3842组成的电路如何去进行维修

开关电源，核心芯片为UC3842，等下我会上传一个经典的电路供大家研究。此小开关电源输出12V,5A的直流电。那么为什么现在仍给大家分析UC3842呢？因为当下这一系列的芯片是开关电源常见的一款芯片，能查到的资料也很多。包括其组成的电路如何去进行维修。请看下图应用。

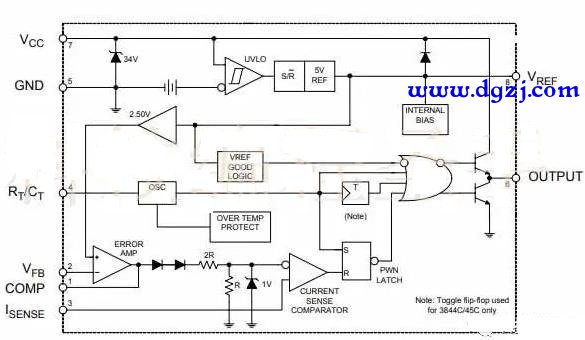

UC3842有8个脚，各脚的功能，如上所示，那么电源由7和5构成，启动电压为16V，关断电压为10V，6脚输出方波到场效应管的栅极，第8脚为基准电压5V。3脚为过流检测，2脚为过压检测，4脚为时钟信号引脚。对了，1脚和2脚一起构成放大电路，为过压检测用。我们看一下他的内部构成原理图就可以对它的功能有一个更好的认识。

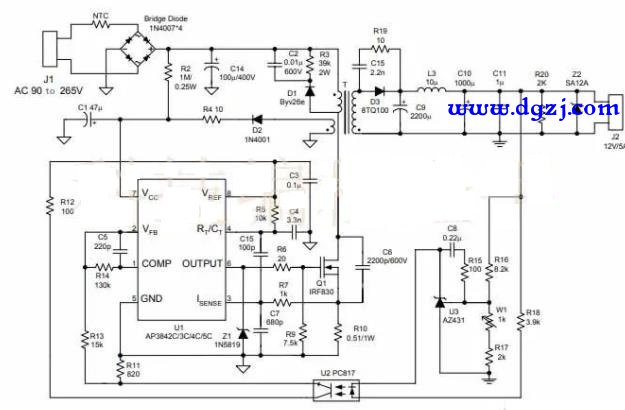

从图中可以看出7脚如果输入超过34V就会使稳压管导通，而使芯片停机。所以不能超过这个电压，另外它进入内部是到达一个运放的负反馈，而正反馈已经有一个固定电源了，此处是16V，所以只有在第7脚输入16V以上才能使得芯片工作。此时它的第8脚会输出5V基准电压。 此电压通过运放变为2.5V后做为过压的基准电压，说明稳压第2脚超过2.5V时会产生过压保护。而第3脚是另一个运放的正反馈。它的负反馈是1V，说明第3脚超过1V就会出现过流预警。从而会切断第6脚的脉冲输出。正是基于这个原理图，我们知道如果电源大于16V小于34V时芯片正常工作时第8脚是必须有5V电压输出的，如果检测不到这个电压，那么就是确定芯片是损坏的。下面再发一张经典应用小开关电源电路图。
从图中可以看出3842前期是由主电源提供启动电源，后来是由变压器的一组线圏供电了。过流检测是通过检测连到场效应管源极的电阻分压点电压的。过压检测是通过817光耦及431精密稳压芯片构成的变压器输出电压检测电路。由UC3842的第2脚进行检测。
