放大电路的计算分析方法

1.放大电路的分析方法

放大电路的分析方法就是如何求解该放大电路的静态工作点和动态参数。

首先需要将放大电路的直流通路和交流通路分解开来。

直流通路是直流电源作用的通路，用于求解静态工作点。①令信号源电压Us=0，但保留其内阻Rs；②电容开路；③电感相当于短路（线圈电阻近似为0）。

交流通路的信号作用的通路。①大电容相当于短路；②直流电源相当于短路（内阻为0）。

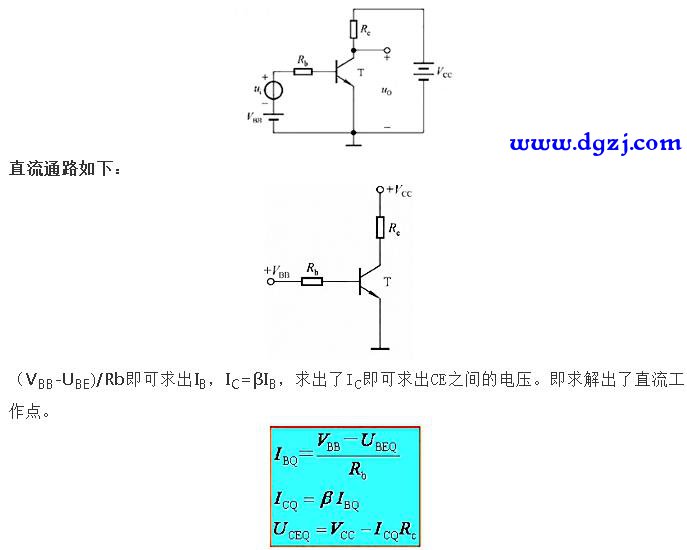

2.基本共射放大电路的直流通路和交流通路

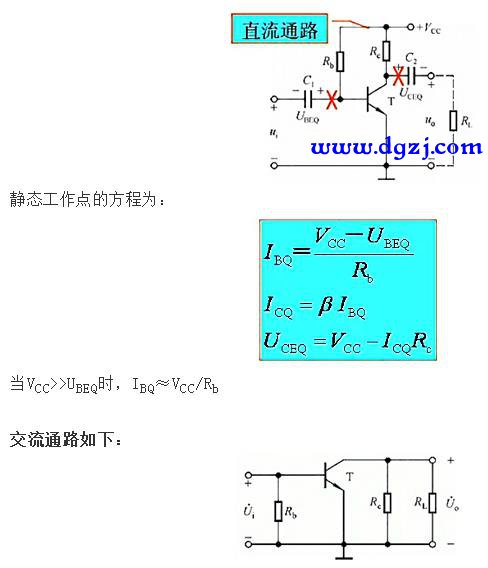

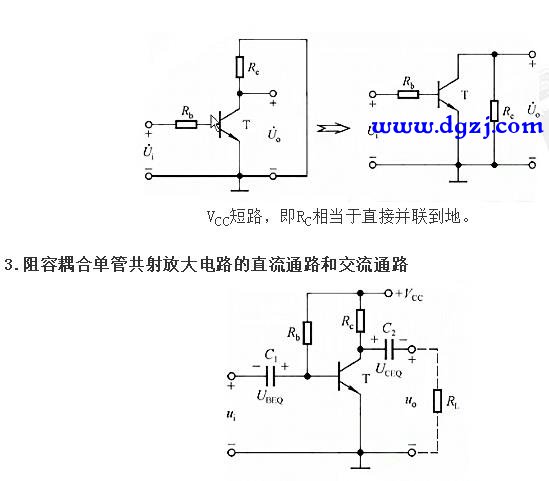

交流通路如下：

1）静态分析：

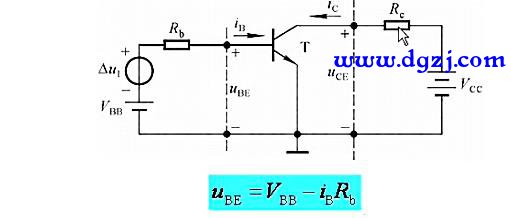

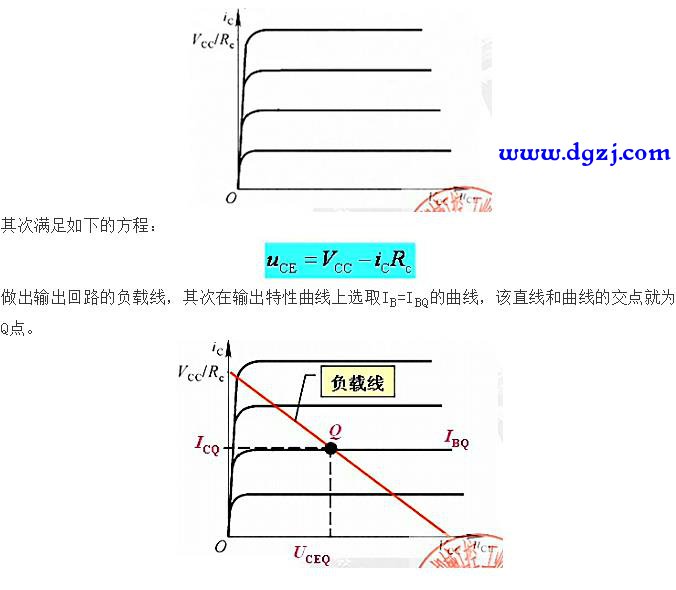

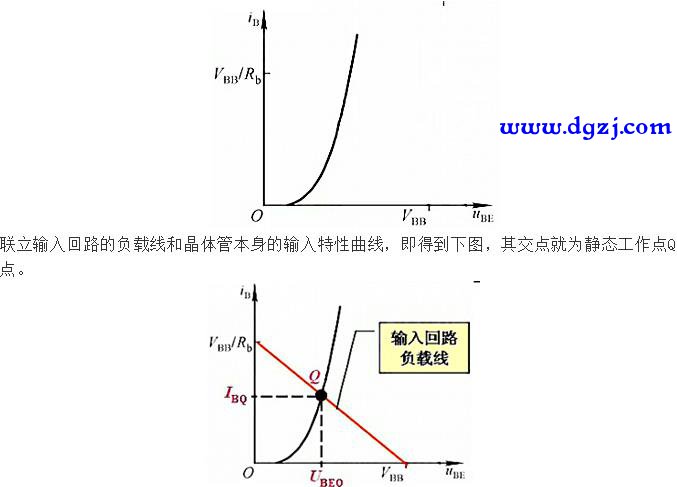

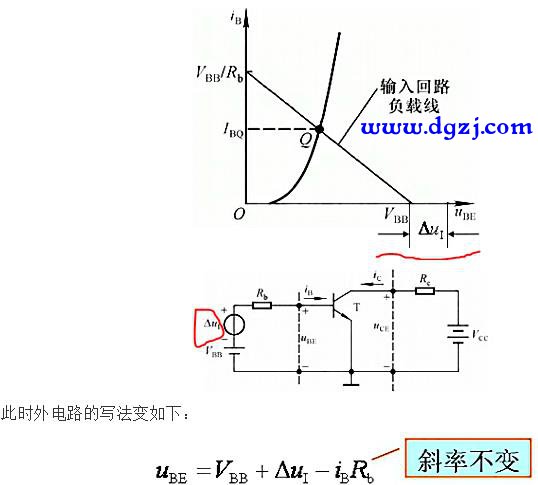

图解二元方程（图解法应实测特性曲线）。如下图，将三极管单独的放置中间，将管子和外电路比较明显的分开。由于研究静态，△ui=0，因此有方程uBE=VBB-iBRb。该方程也叫输入回路的负载线。

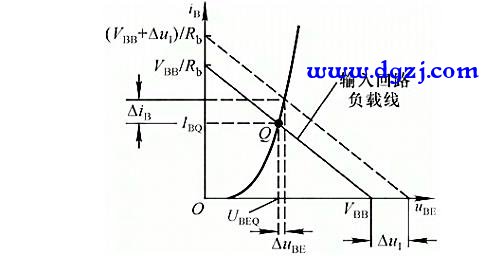

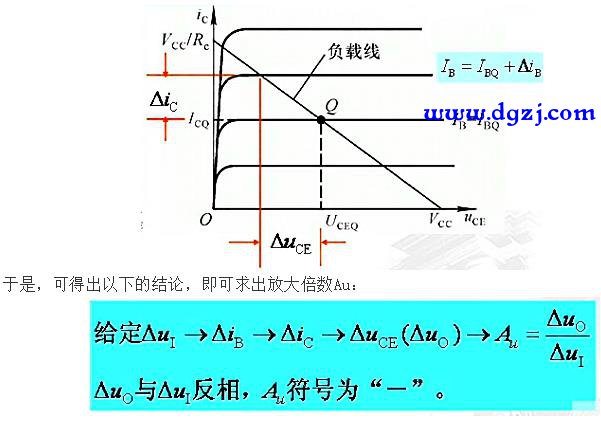

如下图，在静态求解的基础上叠加一个增量△ui,
