步进电机驱动器的参数设置

步进电机驱动器的设置通常是比较简单的，最好是查看你的驱动器的说明书。因为你没说具体的型号，所以我简单找了一个图片来说明问题：

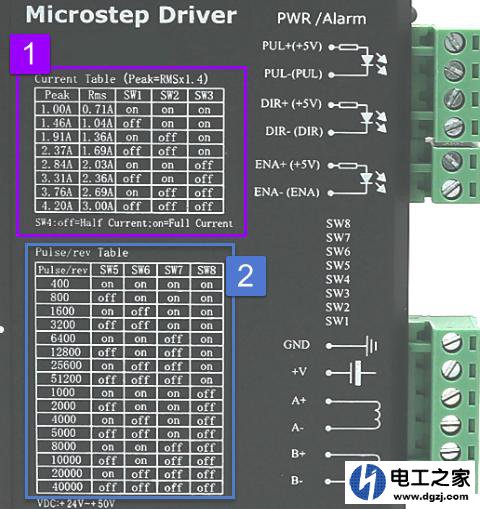

这是一个步进电机驱动器的背部图片，紫色线框①处是current电流参数的拨码开关设置表格，蓝色线框②处是Pulse每转脉冲数的拨码开关设置表格。所以，步进电机驱动器的参数设置也就是脉冲数和电流这两项设置！
而下边这个图图片，就是一个8位的拨码开关，图中的1-8，就分别对应上边图片的SW1-SW8。

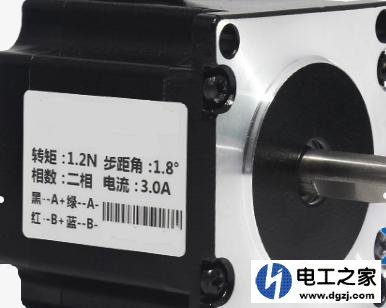

电流的设定还是要看你的步进电机上的信息，如下图：

这个步进电机的电流是3A，那么参照上边的表格，SW1-SW3都应该设置为OFF，SW4应该设置为ON，那么就是告诉驱动器输出的平均或者等效电流是3A，可以输出的峰值电流是4.2A。---这样电流表格的设置就结束了！
其次就是按照脉冲的表格设置你想要多少个脉冲让电机转一圈。
比如SW5-SW8全部都置为ON的话，那么就是400个脉冲信号发给驱动器，驱动器会控制电机转一圈！同样SW5-SW8全OFF的话，那么就是40000个脉冲转一圈，这样一个脉冲转动的角度就很小了是360°/40000，就可以使得步进电机有更高的定位精度！
