台达伺服驱动器和伺服电机接线图

首先从型号上看伺服驱动器的额定功率是750W，输入电压为单相220V，伺服电机对用的也是750W功率的。这两者的连接很简单，可以根据手册的安装手册和配线要求进行连接即可。

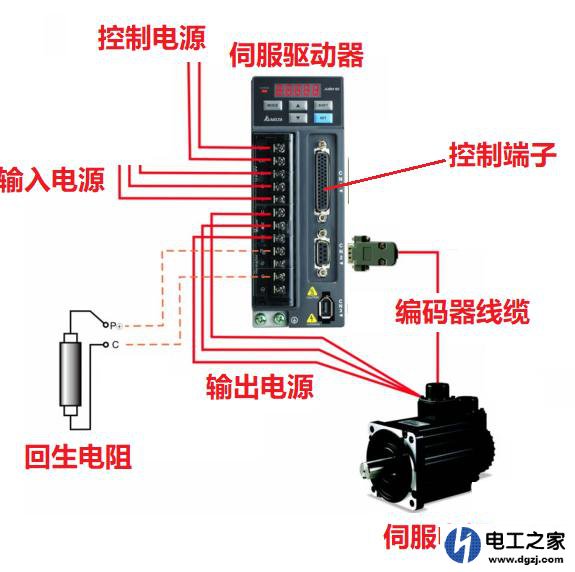

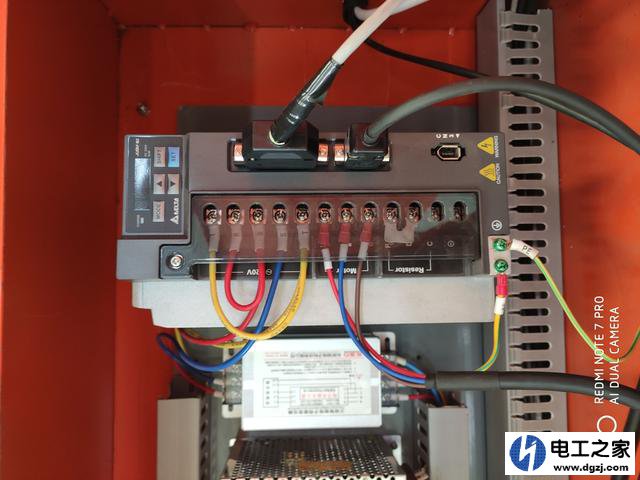

伺服驱动器，根据驱动器手册的周边装置接线图，我们必须要接的有(1)控制回路电源，使用单相交流电源即可这相当于电源急停控制，（2）输入电源也就是主回路输入端，根据你提供的型号可接三相220V也可接单相的，如果是三相380V的电压需要变压器转换(3)输出电源即伺服电机接线，总共四根线U(红)V(白)W(黑)FG(绿)接电机的三相输入，这里需要注意的是不能随意调换三相线的顺序,(4)编码器连接器，这个一般出厂的时候端子就接好了，如果损坏需要根据手册上的端子定义进行连接。这几项是必须要接的，其他的回生电阻根据要求来决定，控制端子也是随着伺服电机的控制模式来接线，比如脉冲 方向控制的位置模式，还有速度和扭矩模式等等。
