西门子S7-1231RTD热电阻输入模块编程时通道值如何处理
时间：2022-11-12来源：佚名
|

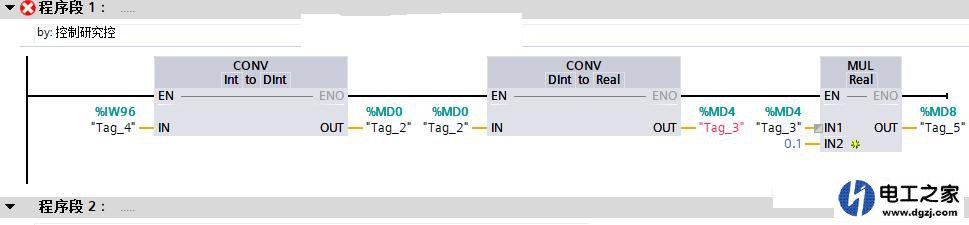

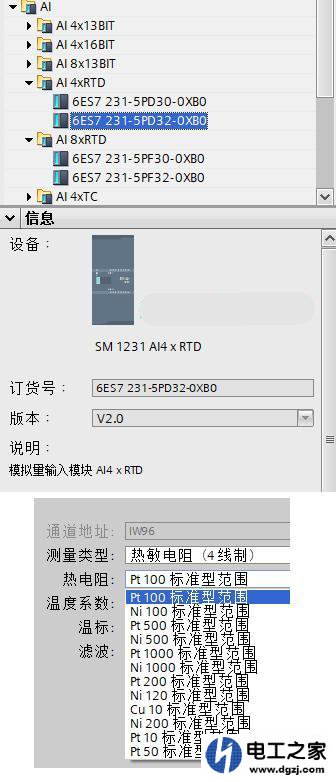

在西门子PLC中可以直接接入RTD信号的模拟量模块，除了气候型信号的模块的读入数值和实际温度之间是0.01倍关系之外，其他的都是0.1倍的关系，即PLC读数乘以0.1就是实际温度。  从这个图片上可以看到，不管是铂电阻，铜电阻，还是镍电阻，都是标准型的。在300PLC中的有些模块是支持气候型的，想了解的朋友可以去看一下我之前发的一篇文章，浅谈PLC专用温度模块对数据的处理方式，里边有关于这个气候型的截图！ 再来看一下样本上的说明:  这个图片上，我画红线的0.1°C，就表示的PLC读出的数值需要乘以0.1才是真实的温度，也就是我开始所说的。 因此程序就可以如下边这样写：  从图上可以看到我转化为实数后，乘以0.1最后MD8就是IW96这个地址的实际温度值了。当然，你除以10也是可以的。 |
